2.4. Installer avec l'ensemble d'étriers
muraux
Le APure Flow D380-D450 peut être monté sur le mur à l'aide de
l'ensemble d'étriers muraux inclus.
Min. 380

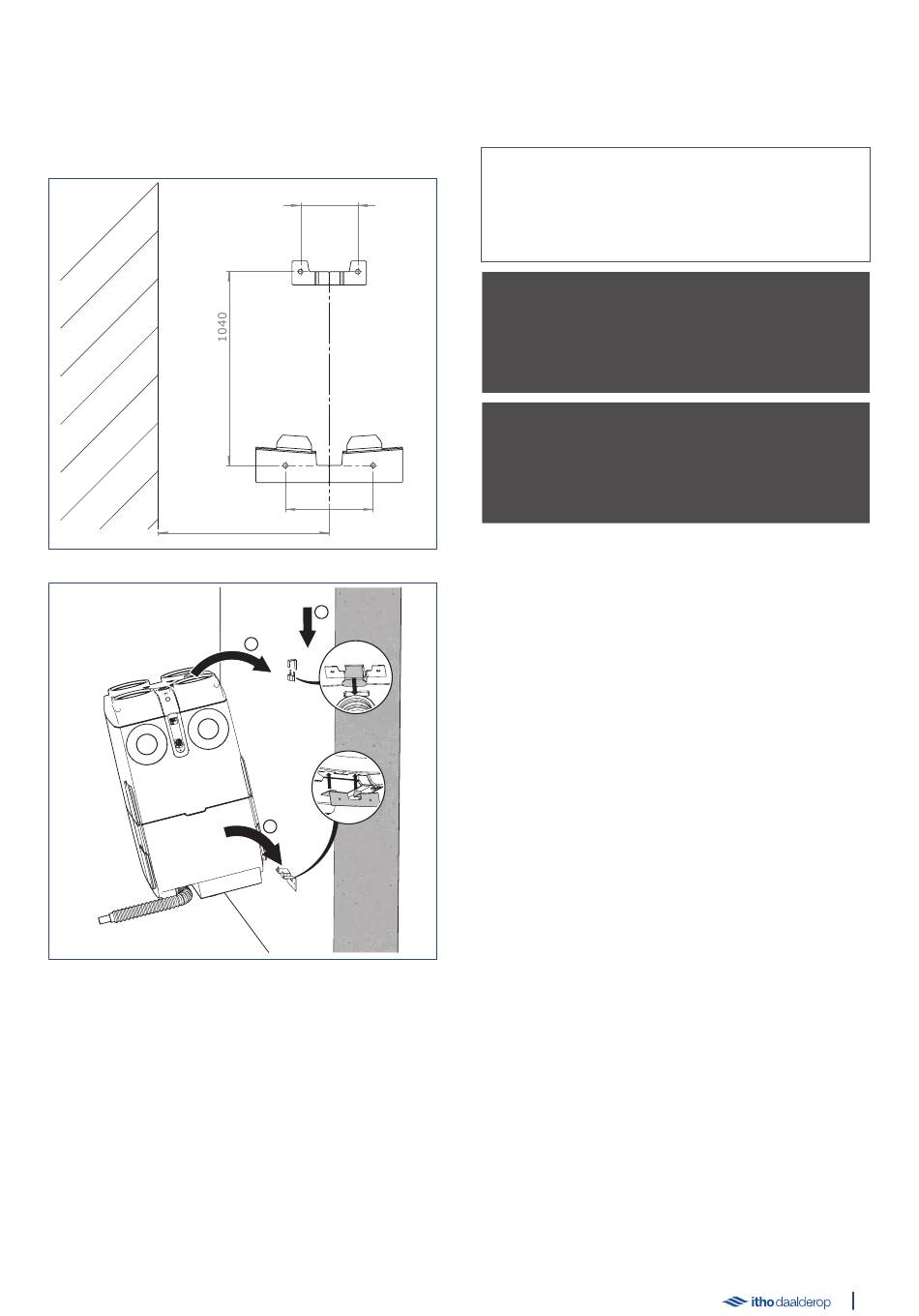

Après la mesure (voir le schéma pour les espaces à garder libres
autour de l'appareil), vous pouvez fixer l'étrier inférieur au mur avec
des chevilles et des vis appropriées. Des cavités sont prévues dans
la partie inférieure de l'appareil, ce qui permet à l'appareil de se
reposer sur l'étrier inférieur.
L'étrier supérieur se compose de deux parties : une partie de
l'étrier que vous pouvez, après la mesure, déjà fixer au mur, et une
partie en forme de u qui s'accroche dans la cavité de la partie
supérieure de l'appareil et dans l'étrier supérieur, et qui fixe
l'appareil au mur.
a) Après avoir monté l'étrier inférieur et l'étrier supérieur, inclinez
l'appareil sur l'étrier inférieur.
107
164
c
b
a
b) Ensuite, inclinez l'appareil contre le mur.
c) Ensuite, la partie en forme de u s'adapte dans l'étrier supérieur
et dans la cavité de la partie supérieure de l'appareil.
Remarque
L'unité de ventilation peut être montée sur le mur tant avec le
câble d'alimentation tourné vers la droite (comme sur le
schéma) qu'avec le câble d'alimentation tourné vers la gauche.
ä
Attention!
Montez les gaines sur la partie supérieure de manière à ce
qu'elles soient facilement démontables. Lors de l'entretien, le
haut de l'appareil doit être retiré.
ä
Attention!
Si des gaines à bords tranchants (bavures) doivent être
raccordées directement sur l'appareil, utilisez du ruban adhésif
pour les bords tranchants.
