de telle sorte qu'il reste accessible pour le service et
l'entretien sur la partie supérieure. Cela nécessite au moins
400 mm d'espace libre sur la partie supérieure de
l'appareil.
-
sans tension sur un sol/mur avec une capacité de charge
suffisante (min. 200 kg/m
Le système de tuyaux et les points d'évacuation et
●
d'alimentation doivent avoir été correctement dimensionnés.
Le dispositif de fixation adéquat doit être présent.
●
ä
Attention!
Pour éviter la condensation, le tuyau en provenance de
l'extérieur et le tuyau allant à l'extérieur jusqu'à l'unité de
ventilation doivent être étanches et isolés.
Conseil
Itho Daalderop recommande de raccorder les conduits de l'unité
de ventilation vers la maison, et les conduits de la maison vers
l'unité de ventilation avec des silencieux (flexibles). De cette
façon, les plaintes concernant le bruit sont évitées autant que
possible.
Conseil
L'ouverture de la vanne de givre doit rester libre en tout temps.
Ne placez aucun objet sur l'appareil !
ä
Attention!
L'appareil doit être monté verticalement et être à niveau !
ä
Avertissement!
Ne soulevez pas ou ne tirez pas l'unité de ventilation sur le
pointes du côté supérieur. L'unité peut être endommagée !
Soulevez l'appareil via la partie inférieure ou le côté.
ä
Attention!
Raccordez l'unité de ventilation uniquement avec le câble
d'alimentation fourni.
ä
Avertissement!
Ne raccordez jamais l'appareil avec un câble d'alimentation
endommagé !
ä
Avertissement!
N'utilisez jamais de prolongateur pour brancher l'appareil !
4
2
).
ä
Avertissement!
Assurez-vous que la fiche du câble d'alimentation soit toujours
accessible.

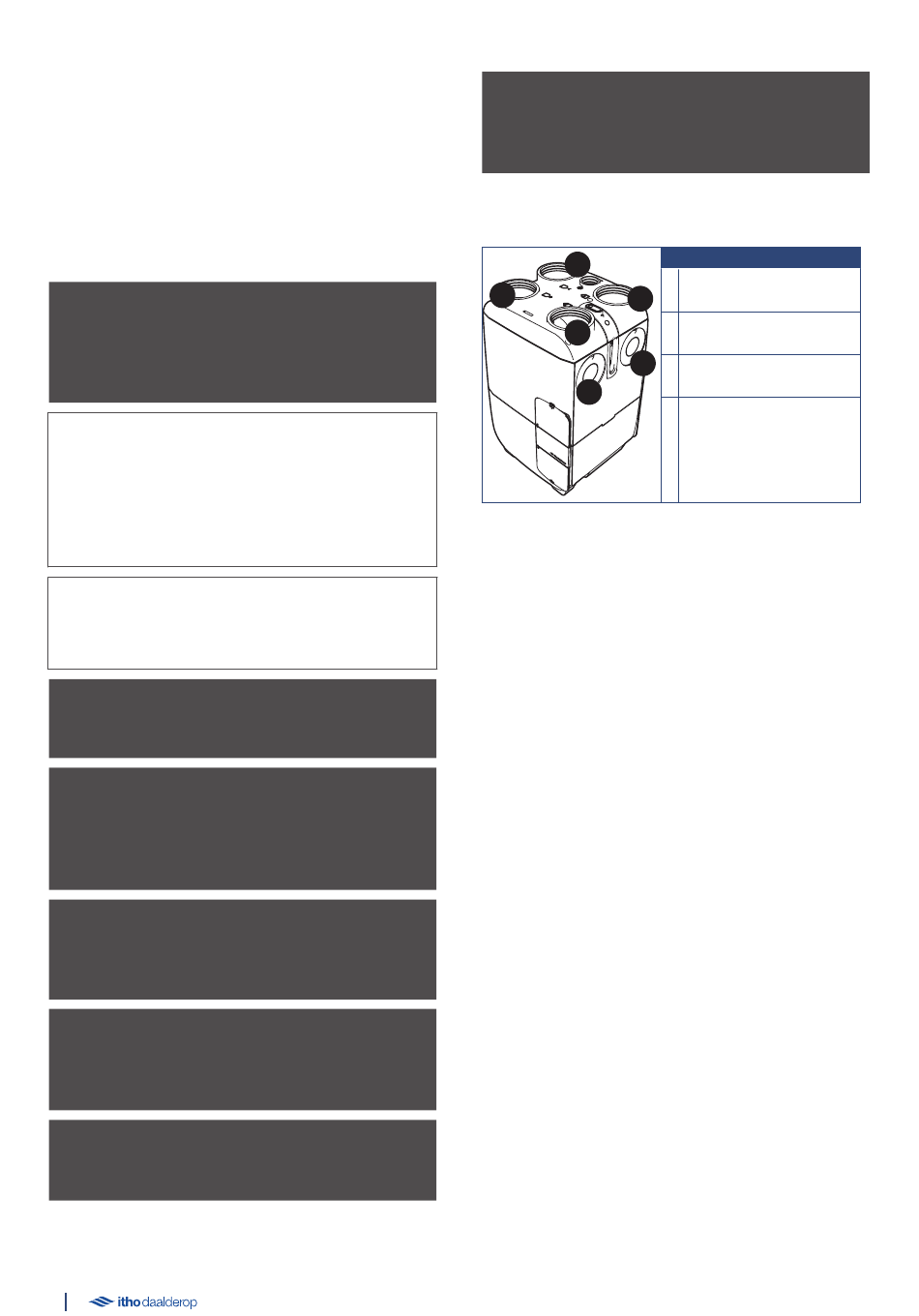

2.3. Positions de montage
3
4
2
1
2
1
L'appareil peut être monté directement sur le sol ou sur le mur
2
(minimum ³ 200kg/m
) avec l'ensemble des étriers muraux inclus.
En outre, un ensemble de supports (facultatif) est également
disponible.
Les pictogrammes sur la partie supérieure de l'appareil, au niveau
des raccordements des conduits, indiquent où les conduits de la
maison doivent être raccordés.
Vous devez toujours raccorder au minimum 4 conduits. Les
raccordements 3 et 4 doivent toujours être réalisés.
L'air sortant de l'habitation, 1 sur le côté supérieur ou 1 sur le côté
ou les deux doivent être raccordés.
L'arrivée d'air vers l'habitation, 2 sur le côté supérieur ou 2 sur le
côté ou les deux doivent être raccordés.
L'évacuation de condensation peut être montée à droite ou à gauche
au choix et sort de l'appareil sur minimum 1 cm par mètre.
Légende
1
Sortie d'air hors de
l'habitation
2
Admission en air vers
l'habitation
3
Admission en air en
provenance de l'extérieur
4
Sortie d'air vers l'extérieur
