Connexion Aux Centrales Avec Bus Option - Bosch Conettix Plug-in Communicator B450 Manuel De L'installateur

Conettix Plug-in Communicator
4 ᅳ Câble d'interconnexion
4.5.2

Connexion aux centrales avec bus option

Remarque!
Lorsque vous connectez le module à la barrette de connexion du bus option sur la centrale,
vérifiez la position des bornes sur les fils. Les bornes de bus option peuvent différer des
bornes du module. (Par exemple, bus option = R, B, G et Y) et (module = R, Y, G et B.)

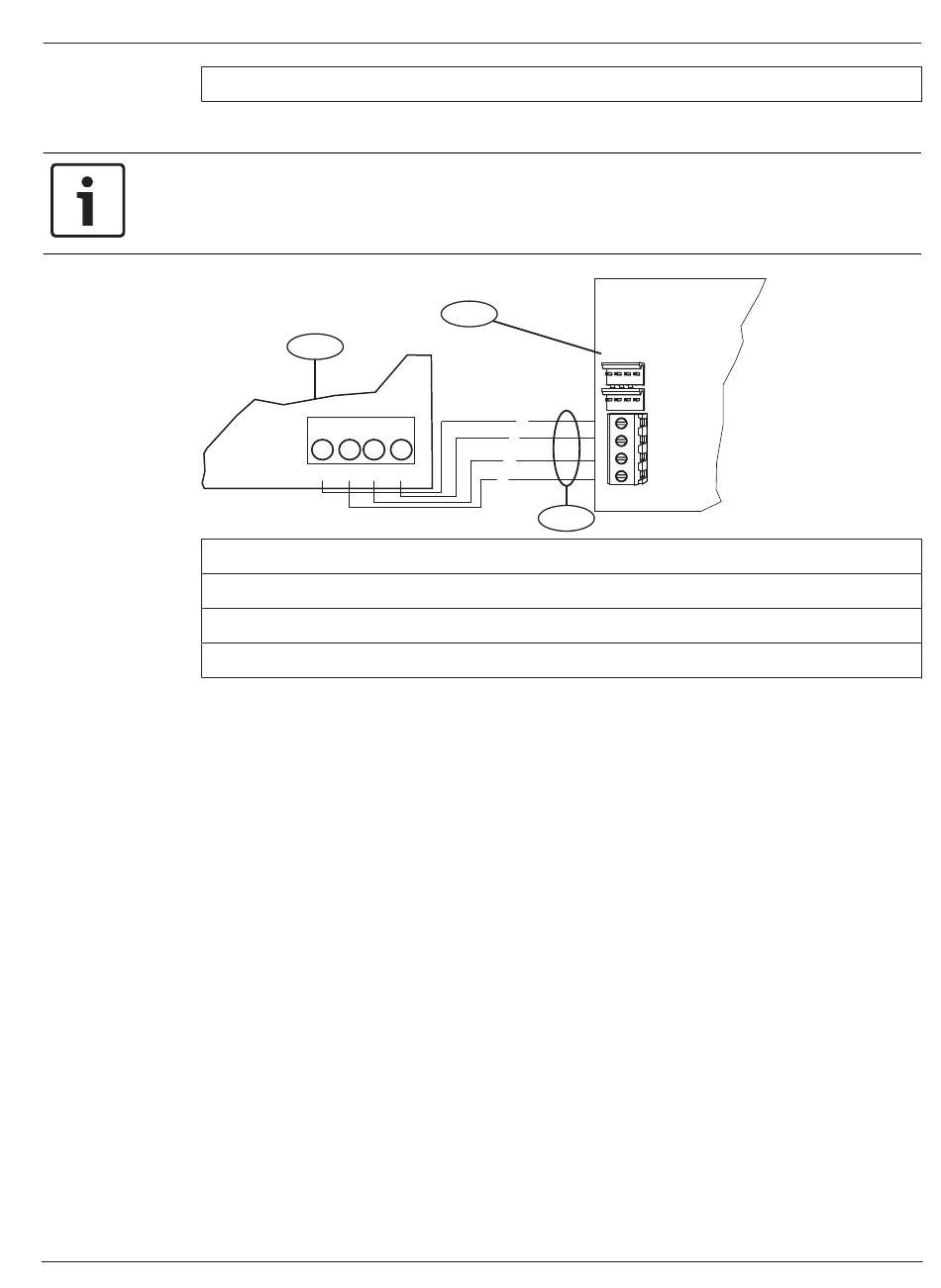

Légende ᅳ Description
1 ᅳ Centrale compatible (centrale FPD-7024 illustrée)
2 ᅳ Module
3 ᅳ Câblage de la barrette de connexion
Bosch Security Systems, Inc.
2
1
R B G Y
Manual de l'installateur
R
R
Y
Y
G
G
B
B
3
Installation | fr 15
2018.10 | 10 | F.01U.300.742
