QC 09
IT_Centralina di comando con ricevitore radio integrato................................ p. 1
EN_Remote Control Unit for shutters and awnings.......................................... p. 5
FR_Système de commande à distance pour volets roulants et stores.............. p. 9
DE_Steuergerät mit integriertem Funkempfänger........................................... p. 13
ES_Cuadro de mando con receptor radio integrado......................................... p. 17
Attenzione: per la sicurezza delle persone è importante seguire attentamente queste
istruzioni.
- Nel caso di dubbi sull'istallazione di questo prodotto, contattare un tecnico qualificato
- Non utilizzare l'apparecchio nel caso in cui siano necessarie delle riparazioni
- Staccare l'alimentazione durante l'istallazione o qualsiasi intervento sulla centralina

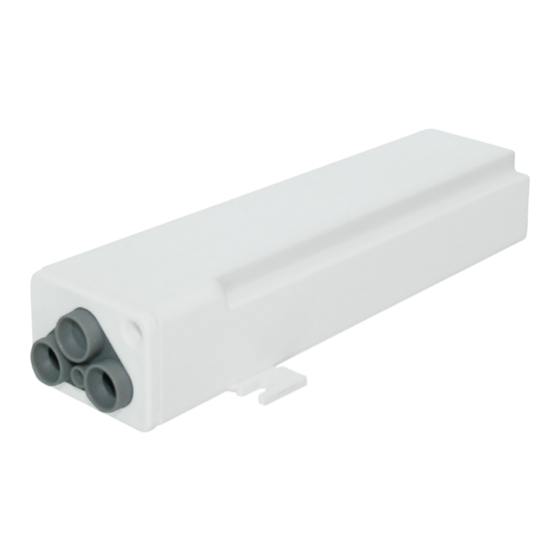

La centralina QC09, per il comando di tapparelle e tende da sole, è provvista di una ricevente radio
(434,15MHz) ed una uscita per una pulsantiera ed un anemometro. La scatola che la contiene è
compatta e stagna e l'antenna è interna.
DATI TECNICI
Alimentazione
Potenza max. motore
Frequenza
Nella memoria della ricevente possono essere memorizzati fino a 31 codici di identificazione di
altrettanti trasmettitori. La tapparella/tenda viene attivata attraverso un trasmettitore e/o un
pulsante esterno (del tipo normalmente aperto).
Nell'installazione si può prevedere anche un anemometro QCWS/QCWSRI/QCWSSRI (opzionale).
Tale accessorio, quando attivato, fa chiudere automaticamente la tenda in caso di vento forte.
La portata utile del trasmettitore è di 20 mt. In spazio chiuso e di 100 m. all'aperto.
La distanza massima tra l'anemometro e la QC09 è di 30 m.
ATTENZIONE Se l'installazione prevede più di una QC09 nello stasso locale, nella
fase della prima installazione sarà necessario alimentare una centrale alla volta per
evitare qualsiasi interferenza (perdita della programmazione o inversione del
senso di rotazione).
TRASMETTITORI
COMPATIBILI
230 Vac - 50/60 Hz
230 VAC 50-60Hz
500 W
434,15 MHz
QCTD QCT6 QCT1
Dimensioni
Peso
IP
QCT3S
QCT34S
133X35X25mm
100g
55
1
Table des Matières
loading

Manuels Connexes pour GAPOSA QC09

Sommaire des Matières pour GAPOSA QC09

  • Page 9: Details Techniques

    - Coupez l’alimentation pendant l’installation et toute intervention de maintient de l’armoire L’armoire QC09 pour la commande à distance de volets roulants et stores est pourvue d’un recepteur radio (434,15MHz) et d’une sortie pour un inverseur et un capteur vent. Elle est placé en une boîte étanche et pourvue d’une antenne interne.

  • Page 10: Branchement Electrique

    BRANCHEMENT ELECTRIQUE Verifiez que la tension d’alimentation disponible est celle indiquée sur l’etiquette. Les branchements de la QC09 doivent être accomplis par des techniciens qualifiés de façon à travailler conformement aux normes. Une fois le câblage réalisé, il faut mettre la vis de fermeture sur le couvercle.

  • Page 11: Important

    QC 09 Système de commande à distance pour volets roulants et stores. MEMORISATION DU PREMIER EMETTEUR Le prémier émetteur memorisé est appelé MASTER et c’est le seul qui peut activer la phase de programmation. MONTÉE STOP MONTÉE STOP DESCENTE DESCENTE PROG-TX PROG-TX MEMORISATION...

  • Page 12: Mémorisation D'autres Émetteurs

    QC 09 Système de commande à distance pour volets roulants et stores. MÉMORISATION D’AUTRES ÉMETTEURS 1. Appuyer sur le touche PROG-TX de l’émetteur MASTER jusqu’à mettre en fonction le motoréducteur. Sa rotation nous indique l’entrée en mode programmation du récepteur intégré. 2.
