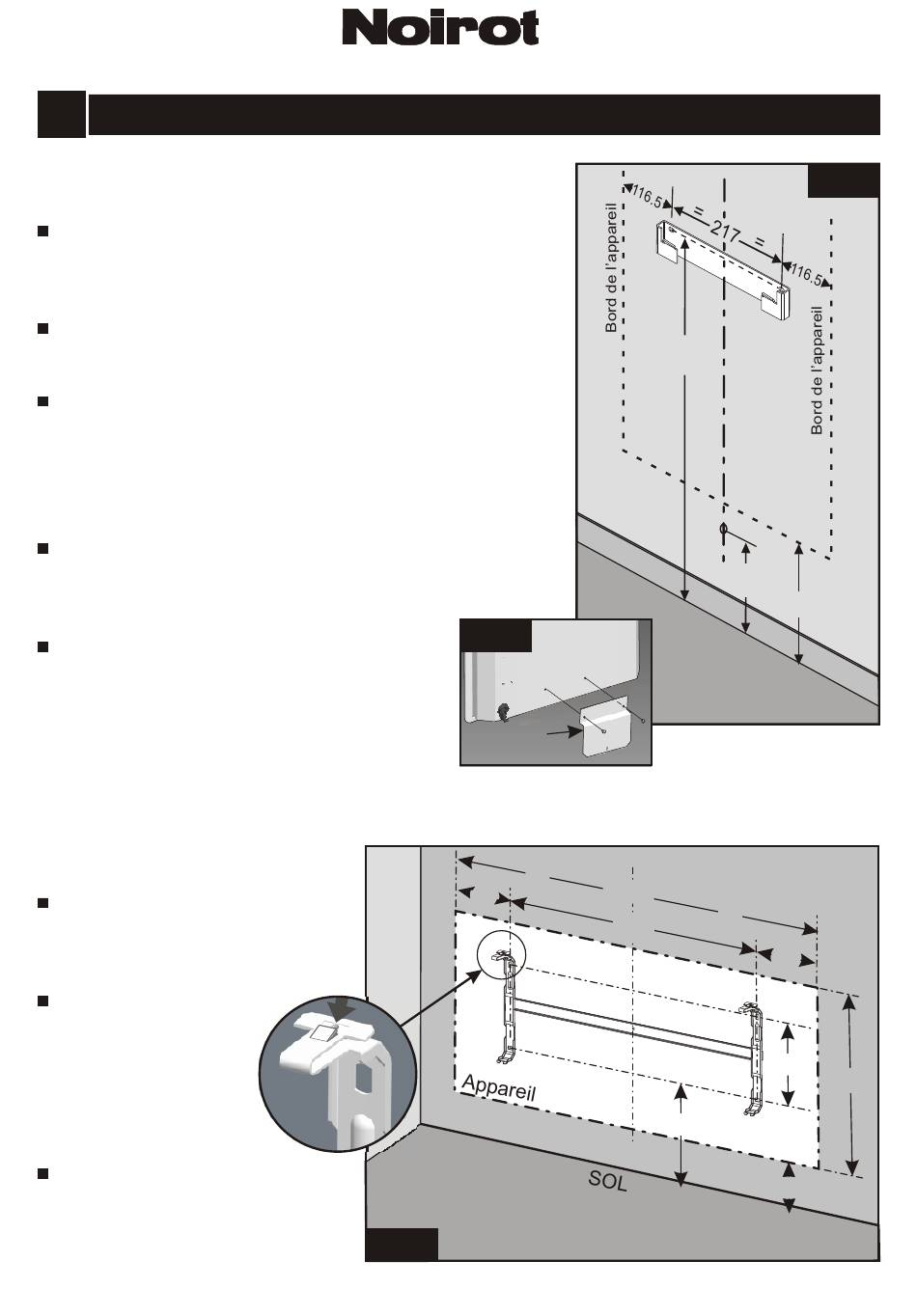

INSTALLATION ET FIXATION
Radiateur Vertical :
Radiateur Vertical :
Dévisser la fixation basse et la barre porte-serviettes en
retirant à chaque fois les deux vis servant à les maintenir pen-
dant le transport.
Visser la fixation basse dans le bon sens (fig. D) à l'aide de
ses deux vis de fixation retirées précédemment.
Dévisser la traverse en haut de l'appareil, puis fixer la sur la
paroi avec 2 vis Ø5.5 mm maxi en s'assurant de l' o rienter dans
le bon sens et à la bonne hauteur (Fig. C). Positionner la traver-
se pour que les trous supérieurs soient à la cote de 1085 mm du
sol minimum.
Accrocher l'appareil, pointer le trou dans la patte de fixation
basse. Raccrocher l'appareil, puis verrouiller avec la vis de la pat-
te inférieure.
L' e space minimum entre le sol et le bas de
l'appareil doit être respecté et un espace de
150 mm minimum doit être laissé de chaque
côté de l'appareil (Fig.B).
Radiateur Horizontal :
Radiateur Horizontal :
Libérer le dosseret en pinçant et en
tirant les deux languettes insérables au
dos de l'appareil (Fig. E).
Fixer le dosseret sur la
paroi à l'aide de 4 vis mini-
mum ( diam 5.5 max.) en
s' assurant de l' orienter
dans le bon sens et à la
bonne hauteur (Fig. F).
Positionner l'appareil sur les pattes
inférieures du dosseret et le redresser
jusqu'à son emboîtement dans le dos-
seret.
6
Fig.E
Fig.F
Fig.D
Fixation basse
=
1017
241
535
Cotes en mm
Fig.C
985
112
150
Cotes en mm
=
241
148
301
150
450
