Español
3
Instalación
3.1
Modalidades
Instale el secador bajo cubierto, en un lugar limpio y protegido
de los agentes atmosféricos directos, incluida la luz solar.
Y
Conecte correctamente el secador utilizando las bocas de
entrada y salida del aire comprimido.
Y
Para realizar correctamente la instalación, siga las instruc-
ciones dadas en los apartados 8.2 y 8.3.
Todos los secadores deben contar con una adecuada prefiltración
instalada cerca de la entrada de aire del secador. El vendedor no
tendrá ninguna responsabilidad ni obligación de compensación
por daño directo o indirecto causado por la ausencia de prefiltra-
ción adecuada.
Y
El elemento de prefiltro (para filtración de 3 micrones o
mejor) debe ser sustituido al menos una vez al año o antes, según
las recomendaciones del fabricante.
3.2
Espacio operativo
Y
Dejar libre alrededor del secador el espacio necesario para
realizar las operaciones de mantenimiento.
En la parte del condensador, se deberá dejar un espacio libre
mínimo de 10 cm para garantizar un correcto flujo de aire.
3.3
Consejos
A fin de proteger los componentes internos del secador y del
compresor de aire, no instale el equipo donde el aire circundante
contenga contaminantes sólidos o gaseosos, en particular azufre,
amoníaco y cloro. Evite también la instalación en ambiente mari-
no.
En las versiones con ventiladores axiales, se desaconseja canali-
zar el aire agotado.
3.4
Conexionado eléctrico
Utilice un cable aprobado de conformidad con los reglamentos
y normas locales (para la sección mínima del cable, vea el aparta-
do 8.3).
Instale un interruptor magnetotérmico diferencial aguas arriba
del equipo (IDn = 0,3 A) con distancia ² 0.12 inches (3 mm) en-
tre los contactos cuando el interruptor está abierto (consulte las
disposiciones locales al respecto).
La corriente nominal "In" de dicho magnetotérmico debe ser
igual a FLA y la curva di intervención de tipo D.
3.5
Conexión del drenaje de condensados
El secador se suministra con drenaje por flotador, por tempori-
zador o por detección electrónica de nivel.
En presencia de un dispositivo de drenaje temporizado o
electrónico, utilice los bornes CN (R1--- S1) (vea el apartado 8.8).
En el caso de drenaje por temporizador o electrónico: consulte
el manual aparte proporcionado con el secador para conocer de-
talles específicos sobre el drenaje de condensado.
Y
Para conectar el equipo al sistema de drenaje, evite la cone-
xión en circuito cerrado en común con otras líneas de descarga
presurizadas. Compruebe que los condensados fluyan correcta-
mente. Deseche los condensados con arreglo a las normas me-
dioambientales vigentes.
4

Puesta en servicio

4.1
Controles preliminares
Antes de poner el secador en marcha, compruebe que:
a) la instalación se haya realizado de acuerdo con lo indicado en
el capítulo 3;
b) las válvulas de entrada de aire estén cerradas y no haya flujo
de aire a través del secador;
c) la alimentación eléctrica tenga los valores apropiados;
4.2
Puesta en marcha
a) Ponga en marcha primero el secador y después el compresor
de aire, mediante el interruptor general (QS). La lámpara de
línea se enciende (verde).
b) Al cabo de cinco minutos o más, abra lentamente las válvulas
de entrada de aire y, después, la salida de aire. El secador
comienza a funcionar.
4.3
Funcionamiento
a) Deje el secador en marcha durante todo el tiempo de funcio-
namiento del compresor de aire.
b) El secador funciona de modo automático, por lo cual no hace
falta realizar calibraciones antes de utilizarlo.
c) En el caso de flujos de aire excesivo imprevistos, desvíelos
para evitar sobrecargar la secadora.
PDRD125 ---PDRD175
4.4
Parada
a) Pare el secador dos minutos después de haber detenido el
compresor de aire o, en todo caso, después que se corte el
flujo de aire.
b) Evite que entre aire comprimido en el secador cuando no está
en marcha;
c) Desconecte la tensión con el interruptor general (QS); el
piloto de línea se apaga junto con el compresor.

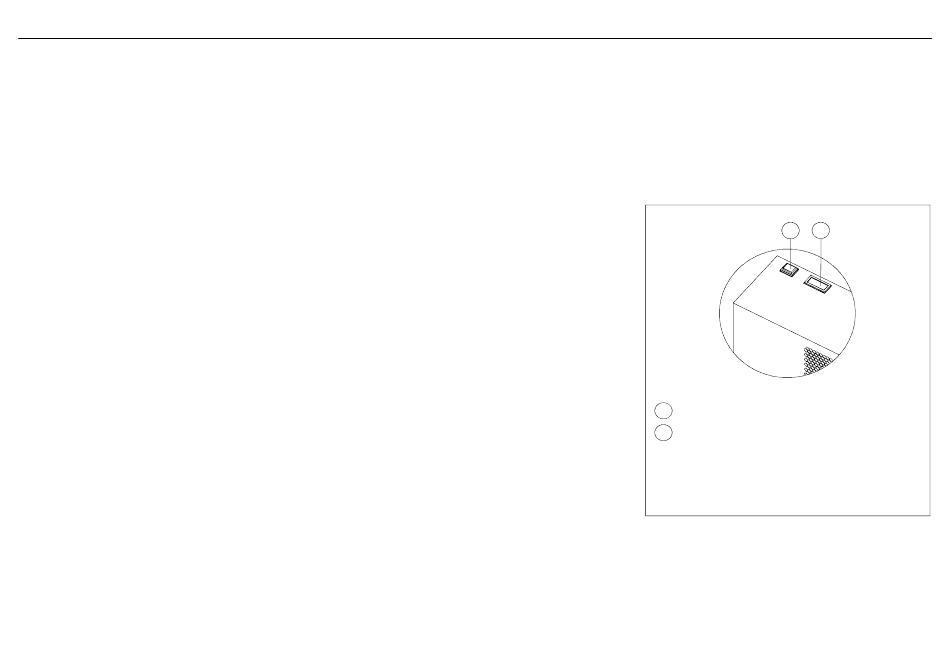

5
Control
QS
11
Interruptor general
QS
Indicador del punto de rocío
11
El indicador del punto de rocío tiene tres posiciones:
azul:
punto de rocío bajo
verde:
punto de rocío correcto
rojo:
punto de rocío alto
10
