Topologie en étoile
1

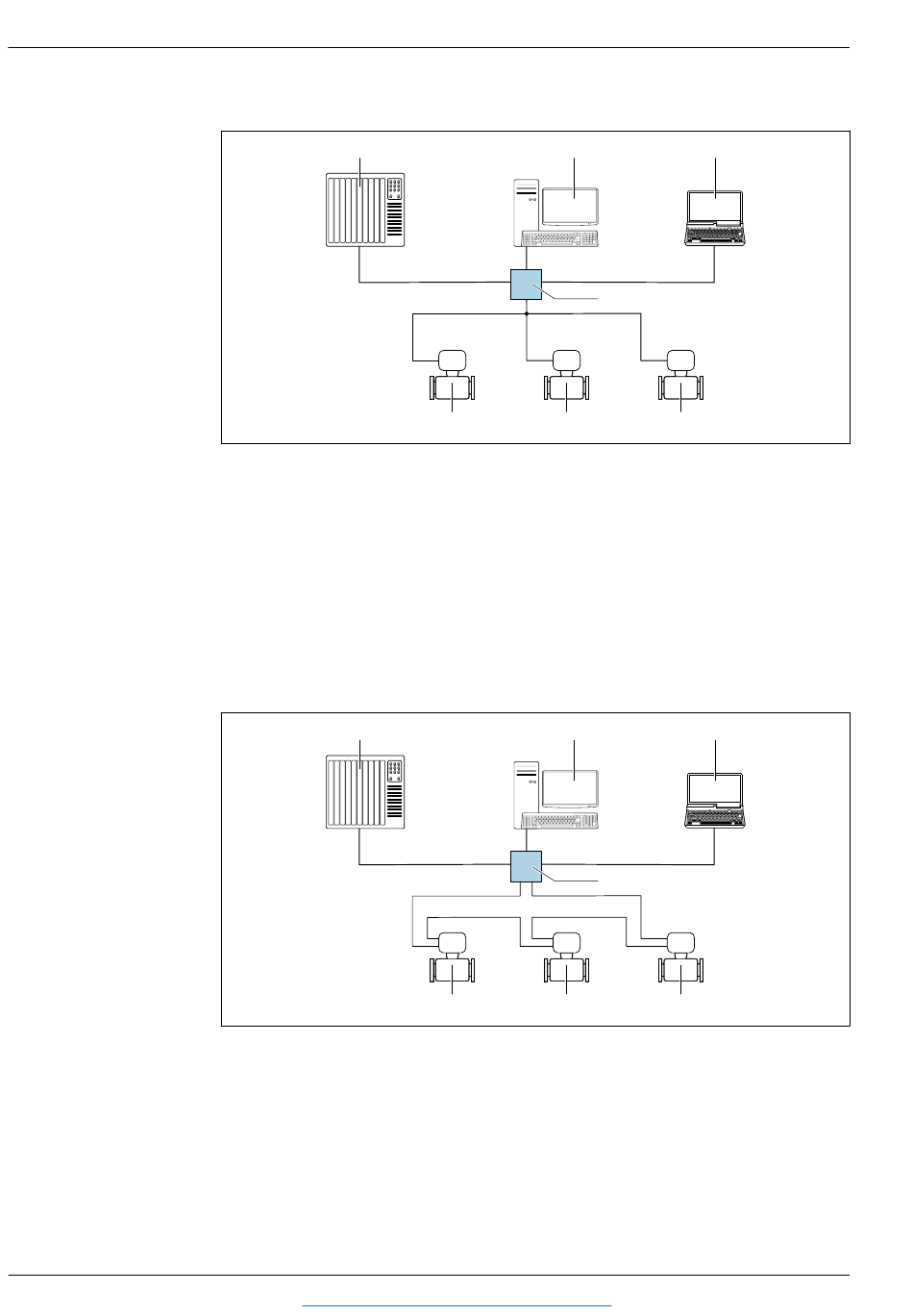

 52 Options pour la configuration à distance via le réseau EtherNet/IP : topologie en étoile
1 Système/automate, p. ex. "RSLogix" (Rockwell Automation)
2 Station de travail pour la configuration d' a ppareils de mesure : avec Custom Add-on-Profile pour "RSLogix
5000" (Rockwell Automation) ou avec Electronic Data Sheet (EDS)
3 Ordinateur avec navigateur web (p. ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration (p. ex. FieldCare, DeviceCare) avec COM DTM "CDI Communication TCP/IP"
4 Commutateur Ethernet
5 Appareil de mesure
Topologie en anneau
L' a ppareil est intégré via la borne de raccordement pour la transmission de signal (sortie 1) et
l' i nterface service (CDI-RJ45).
1
 53 Options pour la configuration à distance via le réseau EtherNet/IP : topologie en anneau
1 Système/automate, p. ex. "RSLogix" (Rockwell Automation)
2 Station de travail pour la configuration d' a ppareils de mesure : avec Custom Add-on-Profile pour "RSLogix
5000" (Rockwell Automation) ou avec Electronic Data Sheet (EDS)
3 Ordinateur avec navigateur web (p. ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration (p. ex. FieldCare, DeviceCare) avec COM DTM "CDI Communication TCP/IP"
4 Commutateur Ethernet
5 Appareil de mesure
Via le réseau PROFINET
Cette interface de communication est disponible dans les versions d' a ppareil avec PROFINET.
