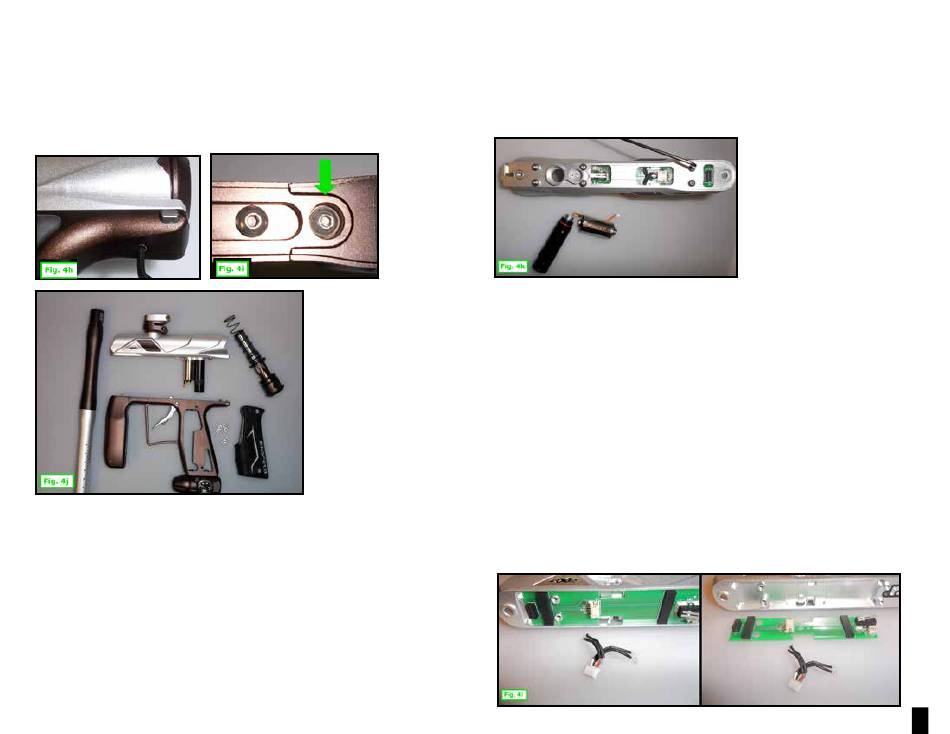

− Repérer la vis du Corps arrière, dans le Cadre de la Poignée près du Bouton de Relâche du Guide
de Boulons et retirez-la en utilisant la clé hexagonale 3/32. (Fig. 4h)
− L'ensemble du corps peut maintenant être tiré du Cadre de la Poignée et de la Poignée avant. Le
Cadre de a Poignée restera attaché à la Poignée avant.
− Vous pouvez maintenant accéder à la vis qui maintient la Poignée avant au Cadre de la Poignée située
sur le dessus en face du Pontet et pouvez utiliser la clé hexagonale 3/32'' pour retirer la vis (Fig. 4i)
− La Poignée avant peut maintenant être retirée du Cadre de al Poignée. (Fig. 4j)
− Vous pouvez désormais retirer le Pontet en retirant la vis située au dessus du cadre de la Poignée,
derrière le Pontet.
− Le Pontet peut désormais être retiré pour être nettoyé ou remplacé.
INSTALLATION DU CADRE DE LA POIGNÉE ET DE LA POIGNÉE AVANT
− Attachez le Pontet au Cadre de la Poignée en glissant le Pontet à l'intérieur par l'avant et en
serrant la vis au dessus du Cadre de la Poignée en utilisant le clé hexagonale 3/32".
− Attachez la Poignée avant au Cadre de la Poignée en utilisant une clé hexagonale 3/32".
− Inspectez le joint torique du Tube de Transfert d'Air et graissez-le légèrement. En installant le
Cadre de la Poignée, assurez-vous que les fils du solénoïde ne soient pas pincés et maintenez
la Gâchette enfoncée pour empêcher le levier d'activation de la gâchette d'être endommagé.
Assurez-vous également que les repères du tableau de bord du Redline soient alignés avec la
prise du Capteur du tableau de bord. Renfoncez doucement le Cadre de la Poignée et alignez
le tube de transfert d'air en prenant soin de ne pas endommager les panneaux du circuit.
− Lorsque le cadre de la Poignée et de nouveau en position, utilisez une clé hexagonale 3/32" et
serrez d'abord la vis arrière, puis la vis avant dans la zone filetée du baril.
− Ne pas trop serrer.
− A l'aide d'une clé hexagonale 5/64", replacer la Poignée en caoutchouc en utilisant 4 vis, 2 de
chaque côté.
− Ne pas trop errer.
RETRAIT DU PLATEAU DE TRANSFERT D'AIR
− Retirer le Cadre de la Poignée comme indiqué précédemment.
− Dévissez le Tube de Transfert d'Air Femelle du Plateau de Transfert d'Air.
− Débranchez soigneusement le solénoïde du plateau du capteur.
− Retirez le Solénoïde du Plateau de Transfert d'Air en le dévissant dans le sens inverse des aiguilles
d'une montre. (Fig. 4k)
− A l'aide d'une clé hexagonale 5/64", retirer toutes les vis du Plateau de Transfert d'Air (6 au total).
− Une fois les vis retirées, le Plateau de Transfert d'Air se soulèvera.
Note Faites attention de ne pas perdre le clapet (restricteur d'air). Le clapet est un petit morceau de plastique situé entre le corps et
le plateau de transfert d'air, dans l'un des trous multiples du solénoïde..
INSTALLATION DU PLATEAU DE TRANSFERT D'AIR
− Il est recommandé d'appliquer une petite quantité de graisse de marqueur Empire ou de graisse
spécifique de marqueur pour paintball sur le Joint de Transfert d'Air, avant de rattacher le Plateau
de Transfert d'Air.
− Assurez-vous également que le clapet est placé dans le corps, comme on le voit dans l'image
ci-dessus.
− replacez le Plateau de Transfert dans le Corps et serrez uniformément les 6 vis à l'aide de la clé
hexagonale 5/64".
− Vissez le Solénoïde sur le Plateau de Transfert d'Air, en serrant dans le sens horaire.
− Rebranchez le Solénoïde sur le Plateau de capteur.
− Vissez le Tube de Transfert d'Air Femelle sur le Plateau de Transfert d'Air.
RETRAIT ET NETTOYAGE DU CAPTEUR
− Retirez la Poignée avant, le Cadre de la Poignée, et le Plateau de Transfert d'Air comme indiqué
dans les étapes ci-dessus.
− Dévissez et enlevez les deux Couvertures des Yeux de chaque côté du Corps.
− Soulevez doucement les Yeux pour qu'ils sortent de leurs emplacements dans le Corps.
− Retirez les Yeux du panneau de capteur, avec précaution pour éviter d'endommager les Yeux qui
ont tendance à glisser à travers les trous dans le Corps.
− Retirez doucement le Panneau de Capteur du Corps (Fig. 4l)
− En cas de peinture sur le Panneau, utilisez un chiffon sec pour retirer la peinture du panneau.
− Utiliser de l'alcool peut être nécessaire si un nettoyage en profondeur est requis. Ne pas utiliser
d'eau sur tout composant électronique.
