11 Installation mécanique
11.6
Installation du profil rail support
Traçage et fixation
Déterminer la hauteur d installation à partir du point le plus haut du sol fini :
a Mesurer la hauteur du vantail. avec adaptateur de porte.
b Ajouter 75 mm ou 80 mm si le système antipanique PSB avec rail guide au sol/rail au sol de 8
mm posé en applique est installé. (Voir également les schémas de pose séparés pour Frame et
Slim, et le manuel d installation et d entretien pour PSB.)

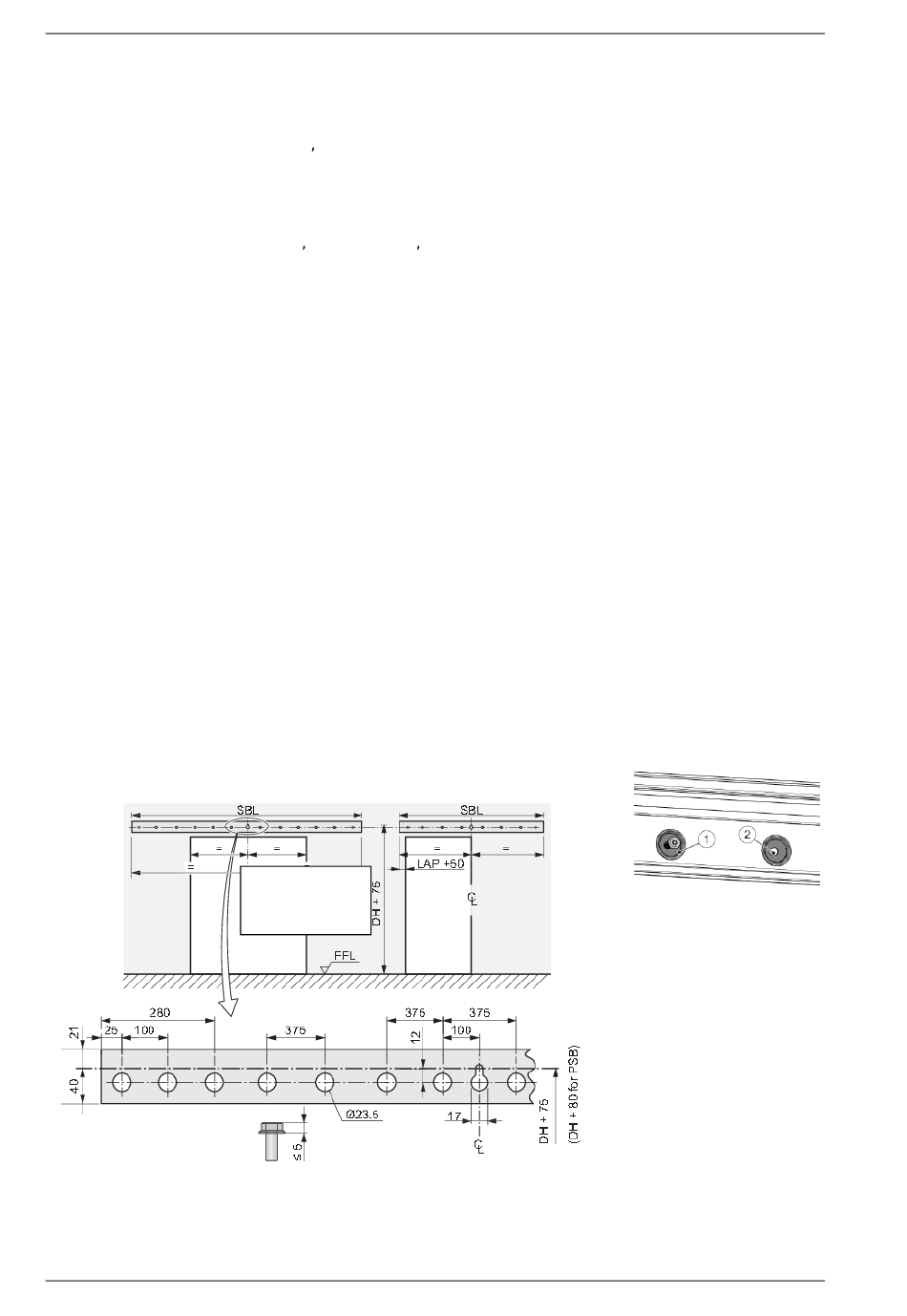

c Marquer la hauteur d'installation sur le mur comme indiqué sous les points
dans l'image ci-dessous.
d Percez le trou pour la vis du trou de serrure.
e Accrocher le rail de support dans la serrure et serrer délicatement.
f
S'assurer que le rail de support est plat et compenser les éventuels affaissements aux extrémités.
Marquer le reste des trous de fixation. (Noter que certains trous peuvent être couverts par
d'autres composants qui doivent d'abord être retirés ou décalés sur le côté.)
Remarque: Aucune rondelle creuse ne peut être placée derrière le verrou. S'il y en a une, retirez-
la et mettez-la dans un autre trou.
Remarque: Si la distance entre les trois trous est inférieure à 375 mm, il n'est pas utile d'utiliser
le trou du milieu.
g Incliner ou déposer le profil rail support.
h Percer les trous puis y mettre des chevilles.
i
Si le mur n'est pas régulier, compenser en posant des entretoises autour des boulons avant de
les serrer.
j
Fixez le profil rail support à l'aide de boulons et des rondelles creuses incluses (1). Le trou long
de la rondelle creuse (2) peut servir à compenser tout mauvais alignement des trous dans le
mur. Quand le profil est fixé au mur, retirez la vis de la serrure.
k Veillez à bien nettoyer le profil de support et le rail de roulement.
Porte double
30
Hauteur d'installation
DH + 75
(ou DH + 80 pour PS-
B)
Edition 2019-11-08
Porte simple
a)
et
b)
indiqués
1
Rondelle creuse
2
Trou long de la ron-
delle creuse
SBL = Longueur du profil
rail support
FFL = Sol fini
LAP = Largeur de recouvre-
ment (profil)
1016250-EMfr-FR-6.0
