Les signaux de sources et
l'équipement externe que vous
souhaitez connecter au BeoVision 5
doivent être connectés au panneau
approprié. Quatre panneaux sont
disponibles :
– Un panneau supérieur avec des
connexions pour l'antenne RF ou
l'entrée de signal de câble A et B, la
connexion Master Link, un
récepteur IR supplémentaire, une
entrée de télévision numérique et la
connexion d'un vidéoprojecteur ;
– Le panneau de connexion inférieur
du BeoVision 5 est prévu pour la
connexion d'équipements
supplémentaires. Il existe des prises
pour des sources vidéo
supplémentaires comme un
magnétoscope ou un lecteur DVD.
Un autre groupe de prises, situé
sur le panneau de connexion
inférieur, est destiné à la connexion
des enceintes dans un système de
son surround. Le panneau de
prises inférieur comporte une prise
pour l'enregistrement et des
connexions de transmetteurs IR
faible puissance (pour un
vidéoprojecteur et un boîtier de
réseau câblé RF)* ;
– Un panneau de connexion sur
l'appareil pour un casque ou un
caméscope ;
– Une prise de connexion PC.
Se reporter à Connexion de signaux
vidéo sur le CD-rom pour de plus
amples informations sur la manière
de connecter des signaux vidéo.

Panneaux de connexion du BeoVision 5

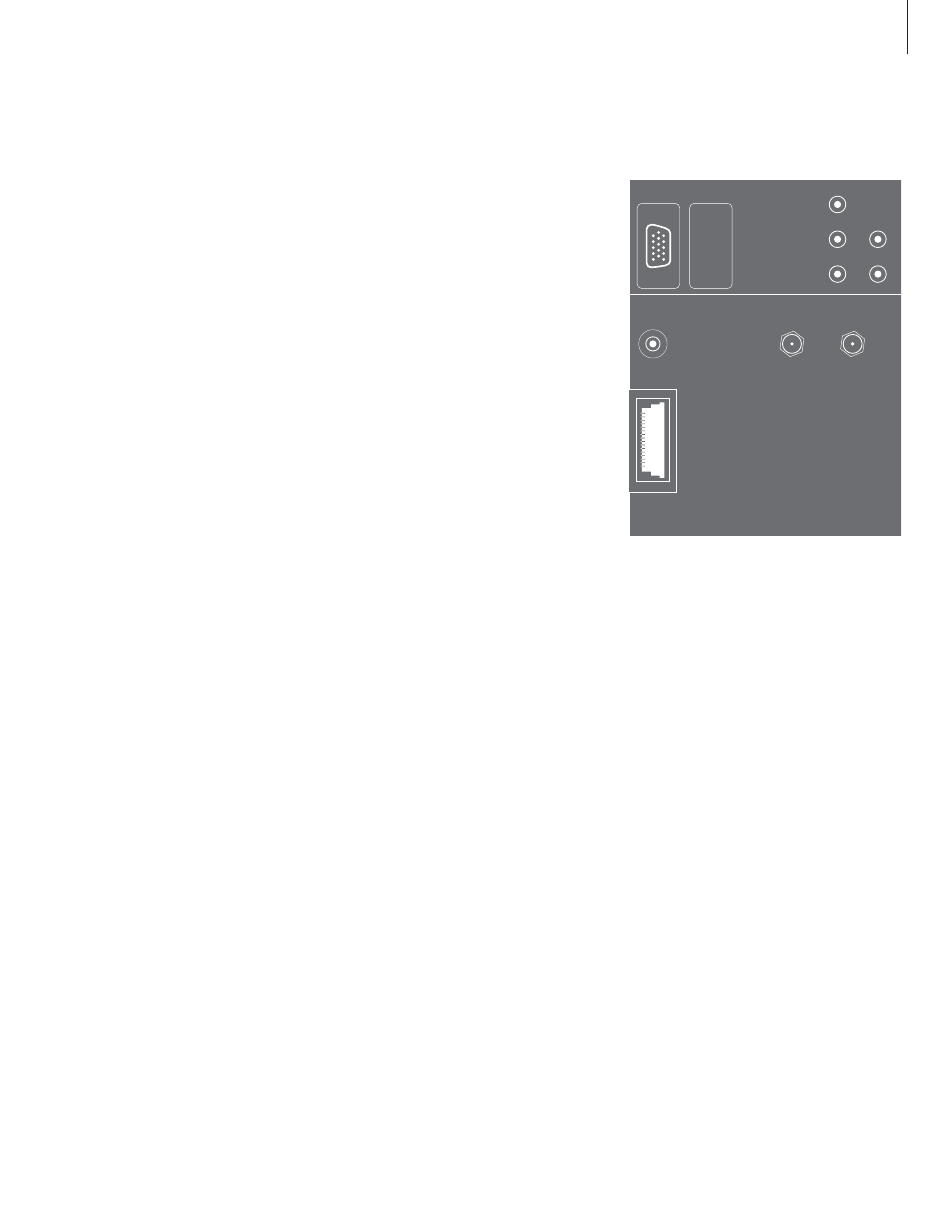

Panneau supérieur de connexion
Les prises et zones suivantes sont disponibles
sur le panneau supérieur de connexion du
BeoVision 5 :
RF IN A
Pour la connexion d'un signal RF, entrée A.
RF IN B
Pour la connexion d'un deuxième signal RF ou
signal divisé, entrée B.
MASTER LINK
Pour la connexion d'un système audio Bang &
Olufsen ou d'une distribution BeoLink.
IR RECEIVER
Pour la connexion d'un récepteur IR
supplémentaire.
PROJ. OUT
Pour la connexion d'un projecteur grand écran.
DTV IN
Pour la connexion de signaux de composants, par
ex. un décodeur haute définition, cinq prises sont
disponibles : Y/G, Pr/R, Pb/B, H et V.
– Les sources avec interface de type RGB doivent
être connectées à l'ensemble des 5 prises.
– Pour les interfaces Y, Pr et de type Pb, utilisez les
prises Y/G, Pr/R et Pb/B – ne pas effectuer de
connexion avec les prises H et V.
– En cas d'utilisation des prises DTV IN, s'assurer
que les sorties analogiques du son (RIGHT et
LEFT) et la sortie numérique du son (COAX ou
OPTICAL) des décodeurs concernés sont
connectées aux prises correspondantes de la
zone STB sur le panneau de connexion inférieur.
S'assurer également que la prise CTRL de la zone
STB est utilisée pour connecter le transmetteur IR
qui commande le décodeur, si le décodeur figure
sur la liste de produits disponible auprès de votre
revendeur Bang & Olufsen.
PROJ. OUT
IR RECEIVER
RF IN A
MASTER LINK
*REMARQUE ! Le type de source que vous
connectez doit être enregistré dans le menu
EXTERNAL SOURCES. Prière de se reporter à
Enregistrement d'un équipement connecté au
BeoVision 5 en page 28 pour de plus amples
25
Y/G
DTV IN
Pr/R
H
Pb/B
V
RF IN B
instructions.
