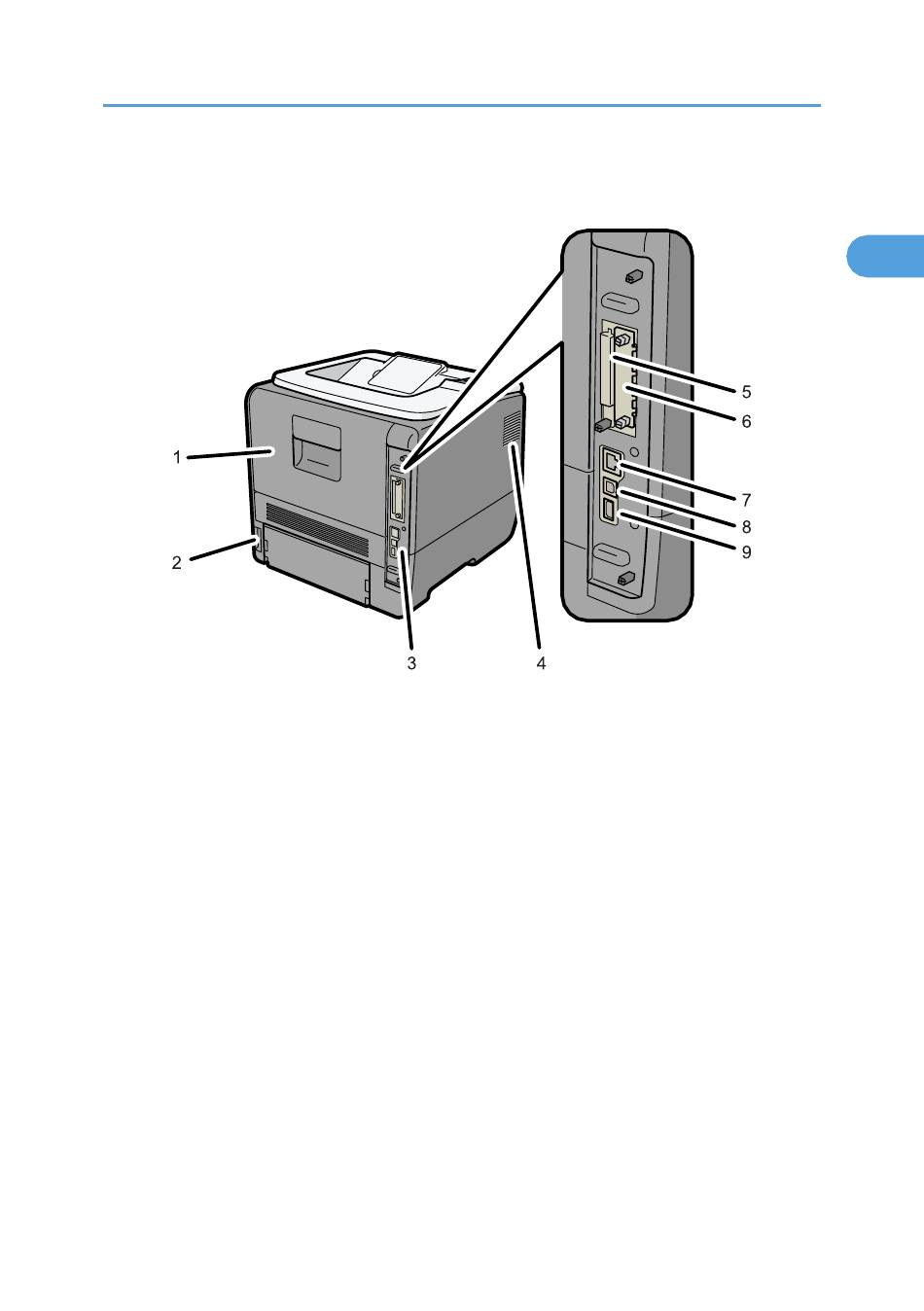

Extérieur : vue arrière
1. Capot arrière
Ouvrez ce capot pour remplacer l'unité de fusion.
2. Connecteur d'alimentation
Connectez le cordon d'alimentation à cet endroit de l'imprimante. Insérez l'autre extrêmité du cable dans une
prise murale située à proximité.
3. Carte contrôleur
Retirez-la pour installer des options telles que le module SDRAM ou le disque dur de l'imprimante. Branchez
les câbles, notamment le câble USB et le câble Ethernet.
4. Aérations
Pour éviter toute surchauffe, la chaleur produite par les composants internes est évacuée par ces aérations.
Des dysfonctionnements et des pannes peuvent provenir d'un blocage ou d'une obstruction de ces aérations.
5. Emplacements de carte SD
Retirez le capot et installez les cartes SD.
6. Emplacement de la carte d'interface en option
Insérez une unité d'interface LAN sans fil en option, une carte Gigabit Ethernet ou une carte d'interface 1284
dans cet emplacement.
7. Port Ethernet
Utilisez un câble d'interface réseau pour relier l'imprimante au réseau.
