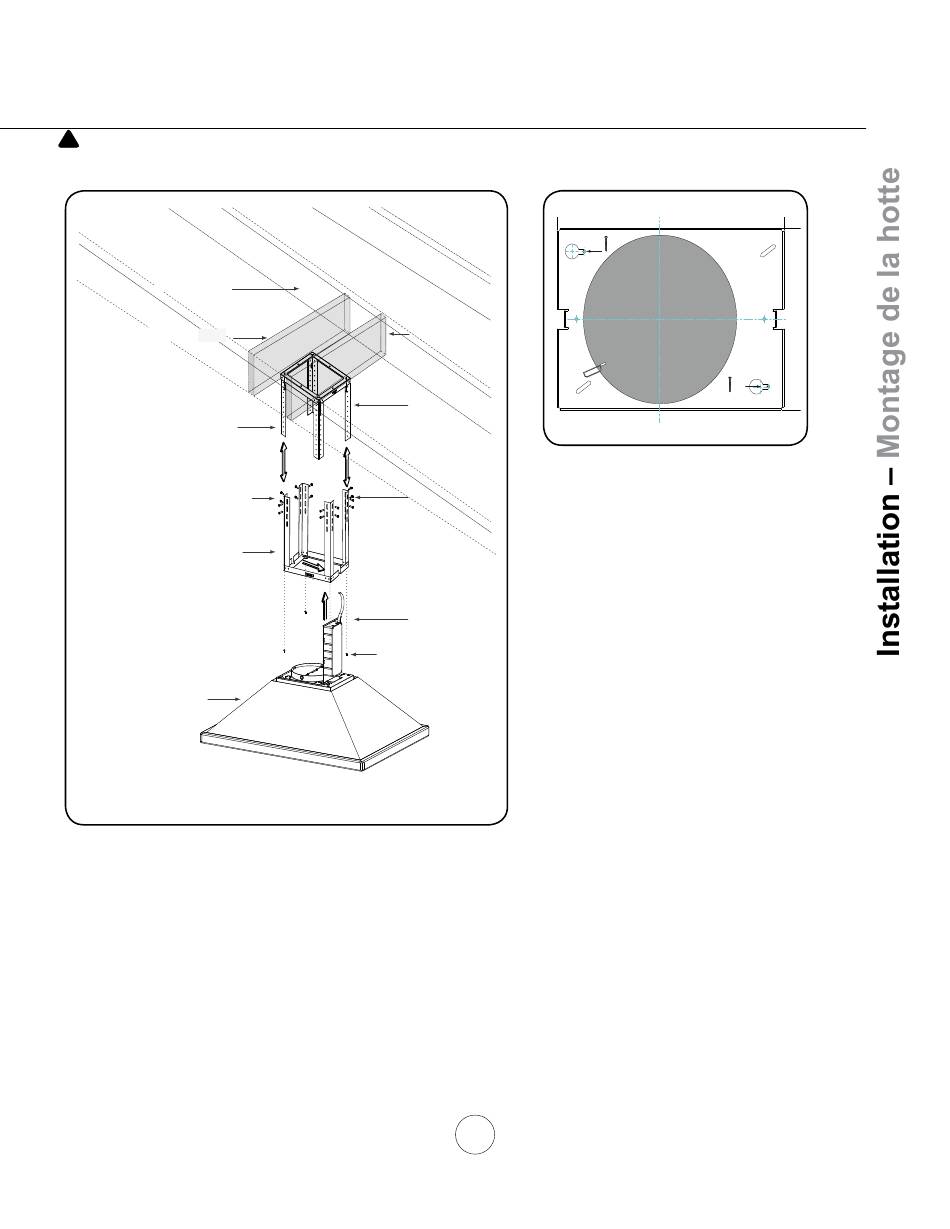

Zephyr Titan Island AK7736AS Guide D'utilisation, D'entretien Et D'installation page 34

!
ATTENTION : Compte tenu du poids et des
dimensions de la hotte, au moins deux installateurs
sont nécessaires.
Solives de plafond
Bloc de bois
Cadre de fixation
supérieur
Bras du cadre de fixation
Cadre de fixation
inférieur
Boîtier de
la hotte
1. Déterminez l'emplacement pour l'installation de la hotte et collez temporairement le gabarit en papier (inclus avec
la hotte) au plafond. Dans le plafond, faites un trou correspondant à la zone interne ombragée du gabarit. C'est là
que passeront le conduit et les câbles électriques. Au besoin, ajoutez les blocs de bois (min. 2" x 4") aux solives de
plafond, derrière la cloison sèche, pour renforcer le plafond (FIG. A1) *. Fixez deux vis à bois M6 x 2" aux points A et
B du gabarit en papier (FIG. B). Ne serrez pas les vis jusqu'au bout et laissez dépasser environ 1/4".
2. Déterminez la hauteur d'installation de la hotte et ajustez les cadres de fixation inférieur et supérieur en conséquence.
Ajustez le cadre de support en fonction de la hauteur de hotte souhaitée et réassemblez le cadre en utilisant les vis
retirées précédemment (4 vis pour chaque bras de cadre de support) (FIG. A3).
*La hotte est conçue pour être installée à un plafond fini
1
2
3
4
Vis de montage
(préinstallées)
FIG. A
DEVANT
B
Zone de découpage ombragée
FIG. B
9
A
XP022220
