APV
Formulaire n° : L453147FR – révision 06/2013
Fig. 1
SPX Flow Technology
Hermana Frankego 9, 85-862 Bydgoszcz POLAND
XXXXXX
W+22/20
3412032
Fig. 2
4.

Introduction

4.1

La gamme des pompes W+

Ce manuel couvre toutes les versions standard des pompes W+
qu'elles soient aseptiques (pompes Wa+) ou avec inducteur
(pompes Wi+). Contrôler sur la plaque le type de pompe pour
vérifier qu'il s'agit bien de l'un de ces modèles. Les versions WHP+
et W+140/50 sont décrites dans un manuel à part fourni avec ces
pompes (Le modèle WK+ (version pompe à piédestal) est décrit
dans un manuel supplémentaire.
4.2 La pompe W+, l'équipement standard et l'équipement auxiliaire
Options standard :
- Avec ou sans capot moteur.
- Avec châssis et patins ou supports stables.
- Avec garniture d'arbre en carbone/SiC ou SiC/SiC.
- Avec joint torique en EPDM ou FPM (Viton).
- Avec une garniture mécanique simple ou double, adaptée à une
étanchéité de l'arbre avec rinçage à l'eau ou à la vapeur (Wa+).
Options supplémentaires :
- Chemisage de chauffage/réfrigération.
- Vidange du corps de pompe.
- Capot moteur à isolation acoustique.
- Chariot de pompe.
- Induceur (Wi+).
- Double joint torique d'étanchéité du corps de pompe pour utilisation
stérile (Wa+).
- Collier de fixation renforcé pour augmenter la pression de
refoulement maximum, qui peut alors atteindre 25 bars (pour
W+30/120, W+55/35, W+55/60, W+60/110, W+70/40) ou 20 bars
(pour W+80/80).
- Les pompes W+ peuvent être livrées avec toutes les ferrules
soudées standard, comme par exemple les raccords, les colliers de
serrage et les brides.
4.3 Identification du modèle de pompe

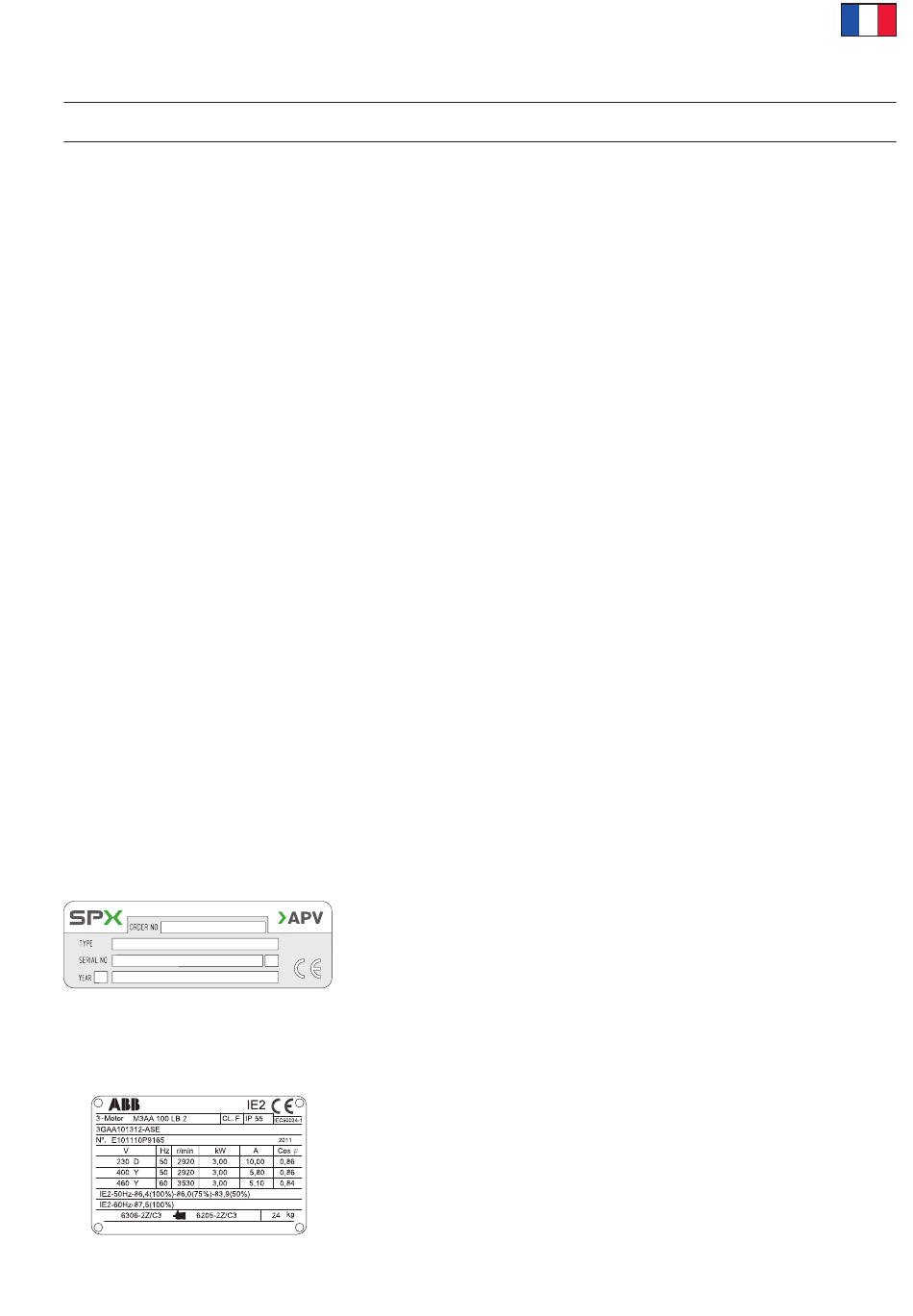

Une plaque d'identification, selon description en Fig. 1, est ajustée
sur le châssis d'extension.
125
Exemple
Type W+22/20 :
125 :
N° de série :
Numéro de commande : Indique le numéro de commande SPX FT.
Year :
Le champ vide peut être utilisé pour identifier la pompe au sein d'un
système global.
4.4

Identification du moteur

La plaque indique le type de moteur et la hauteur de la construction
(élément 2), la capacité du moteur (kW ; élément 1), la vitesse, etc.
Indique le modèle de pompe (W+22/20).
Indique le diamètre de la turbine.
Indique le numéro d'identification de la pompe.
Indique l'année de fabrication.
