Anleitung multifunktionaler Signalgeber BUS akustisch und akustisch/optisch

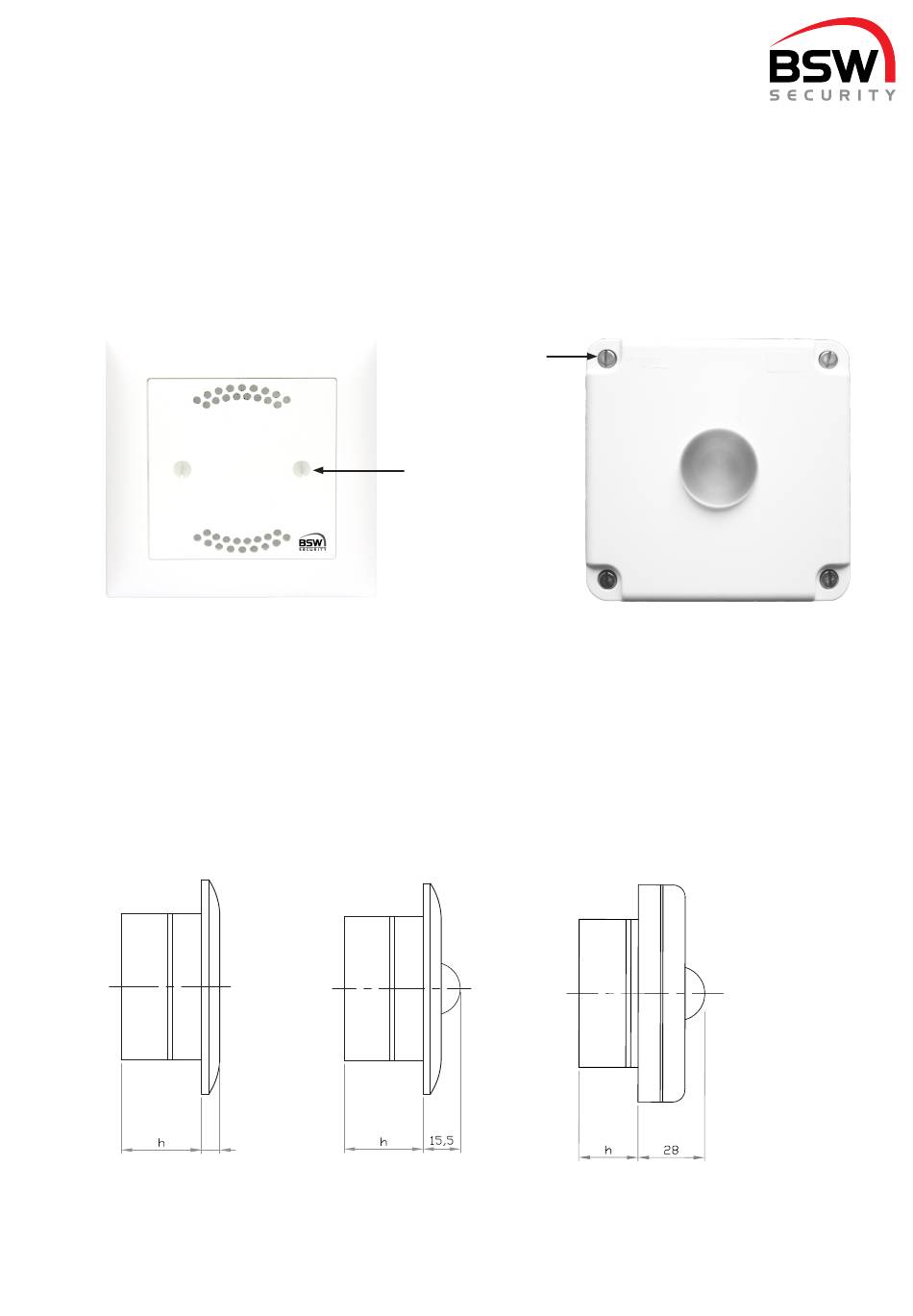

3 Montage und Verdrahtung
3.1 Frontplatten Montage
Der multifunktionale Signalgeber im EDIZIOdue Design ist in der Farbe weiss verfügbar und kann in Standard Unter-
putzdosen oder BSW ap-Rahmen auch Aufputz montiert werden.
Kunststoff Schlitzkopf-Senkschraube
12
Polyamid weiss M3x20mm
3.2 Einbautiefe für uP-Modelle
h
= 31mm ohne Schraubklemmen, 40mm mit Schraubklemmen, max. 48mm mit Verdrahtung
bsw-security.ch bsw.at „Seitenzahl" = y 288mm Helvetica Neue LT Pro, 55 Roman, 11pt, 0/0/0/50
13
12
002-12-02-01
aP und uP robust: Deckelschrau ben
13
oder 3-Loch Sicherheitsschrauben
M3x20mm
5
