20 • DE

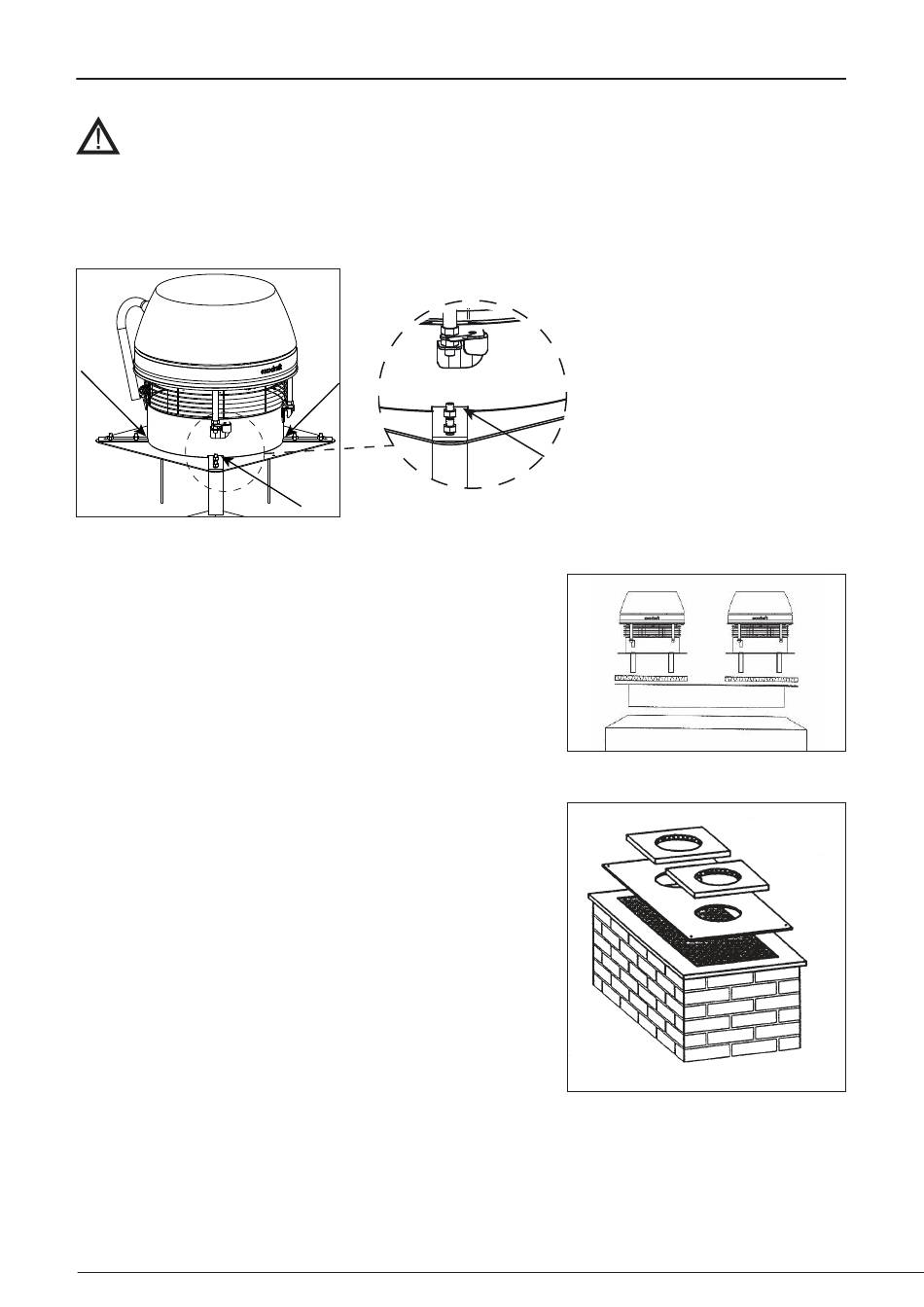

HINWEIS
Der mitgelieferte Stahldraht ist stets am Schornstein zu befestigen. Der Panzerschlauch muss
gerade runterhängen. Beim Zumachen, bitte das Oberteil mit der Hand festhalten.
Schritt 4: Versiegelung der Aussparungen
Um zu verhindern, dass Regenwasser in den Schornstein eindringt, müssen die vier Aussparungen mit Silikon versiegelt
werden.
2.4.5 Mehrfachbelegung auf Stahlschornstein
y Werden zwei oder mehr Rauchsauger zum Erreichen des notwen-
digen Zugs benötigt, ist das Installationsverfahren mit dem für
die Einzelbelegung auf einem Stahlschornstein identisch. Einziger
Unterschied ist, dass die Rauchsauger nebeneinander auf dem
Schornsteinkopf montiert werden. Hierfür wird eine spezielle Plen-
umbox benötigt.
y Bei Mehrfachbelegung ist es besonders wichtig darauf zu achten,
dass Rauchsauger desselben Modells und derselben Größe instal-
liert werden.
2.4.6 Mehrfachbelegung auf Ziegelschornstein – Schacht in Übergröße
y Werden zwei oder mehr Rauchsauger zum Erreichen des notwen-
digen Zugs benötigt, so ist eine spezielle Adapterplatte zu ver-
wenden. (Kein exodraft-Produkt). Die beiden Löcher in der Platte
sollten dem Anschlussdurchmesser des verwendeten Rauchsau-
gerrmodells entsprechen. Der Abstand von Mittelpunkt zu Mit-
telpunkt muss mindestens der Rauchsaugerbreite (Maß B in 2.3.1
Abmessungen) entsprechen.
y
Der Adapter muss mit dem Schornsteinkopf verschraubt und mit
Silikon abgedichtet werden. Bei Mehrfachbelegung ist es besonders
wichtig darauf zu achten, dass Rauchsauger desselben Modells und
derselben Größe installiert werden. Sie müssen gemeinsam durch
eine Drehzahlregelung gesteuert werden.
y Ein ähnlicher Ansatz ist zu wählen, wenn die Schachtgröße höher
ist, als die Abmessungen der Rauchsaugerträgerplatte. Die Adap-
terplatte ist so zu wählen, dass sie den Schacht abdeckt, und dann
sicher zu befestigen. Ein Loch ist in die Mitte der Platte zu schneiden
und der Rauchsauger mittig über dem Loch zu montieren.
