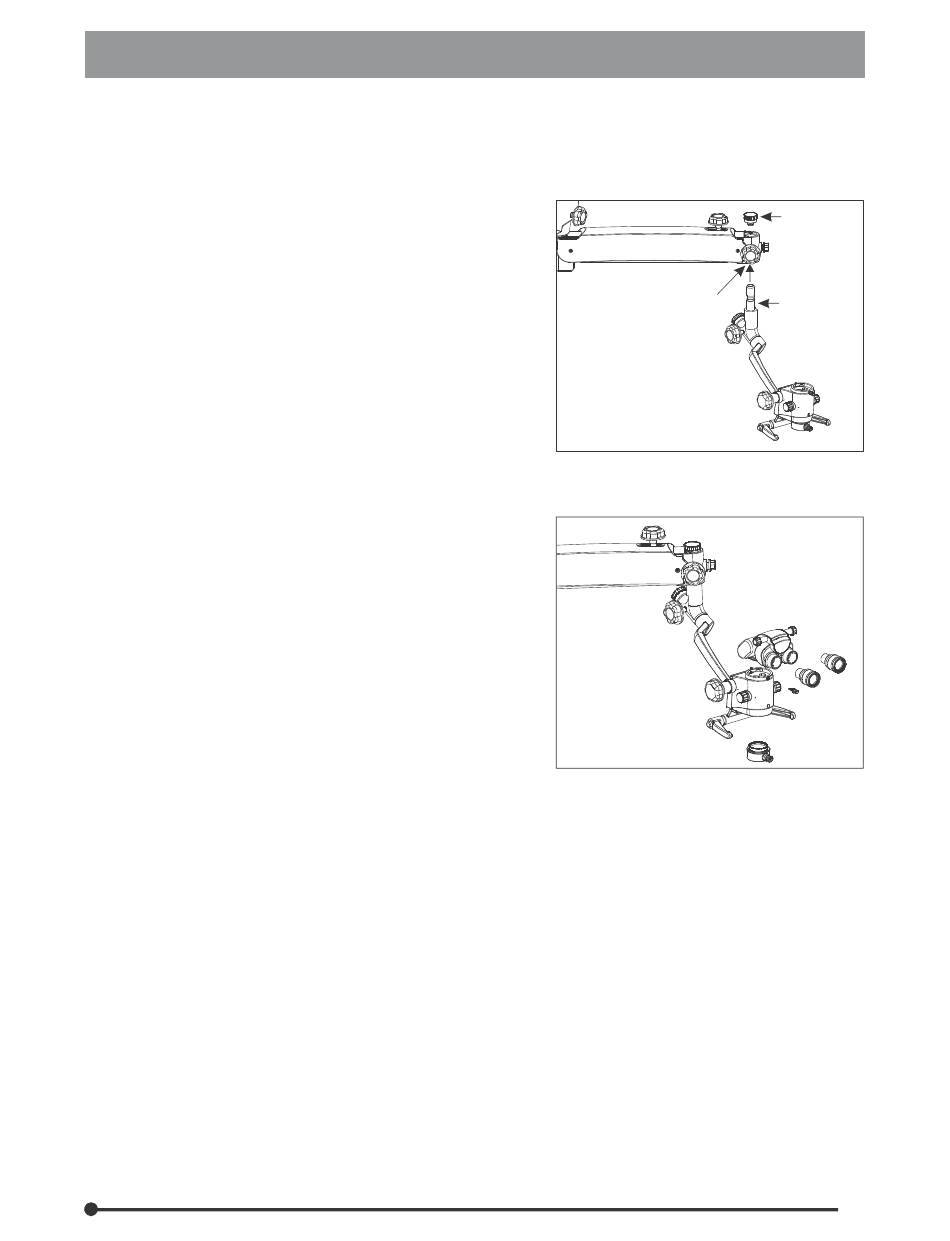

Retirer l'ensemble de l'assemblage incliné de la
7.4
boîte d'emballage. Installer l'assemblage dans le
bras de suspension en déplaçant l'axe du guide (1)
au bras de suspension (2), avant de faire glisser dans
l'axe du guide. Assurer l'assemblage incliné avec le
bouchon à vis (3). Voir Fig. 5. Installer toutes les clés
de blocage dans le bras de suspension, l'assemblage
incliné et la clé de blocage du sélecteur de
grossissements.
Installer la tête binoculaire et les pièces oculaires
7.5
dans le sélecteur de grossissements. Assurer la tête
binoculaire avec le vis de blocage pour cette pièce.
Voir Fig. 6.
Prima DNT
3
2
1
Fig. 5
Fig. 6
