INSTALLATION
7.1 La base s'installe grâce à la fixation de la colonne
sur la base. Joindre la colonne au vis d'indexage
sur la base. Voir Fig. 2. Aligner le trou vissé de
l'imposte avec le vis du siège. Tenir l'imposte avec
fermeté et serrer les vis allen de la partie inférieure
de la base. Voir Fig. 3.
7.2
Après avoir fixé l'imposte à la base en forme de H,
s'assurer que les parties sont unies entre elles de
manière appropriée.
7.3
Retirer le bras tournant et le bras de suspension
assemblés dans l'emballage.
Installer l'ensemble du bras tournant sur l'axe
vertical du support (1). Voir Fig. 4.
Assurer le bras tournant avec le bouchon à vis de
la partie supérieure.
Desserrer la clé de blocage du bras tournant et les
clés de blocage du bras de suspension de manière
à ce qu'il puisse tourner.
7
Prima DNT

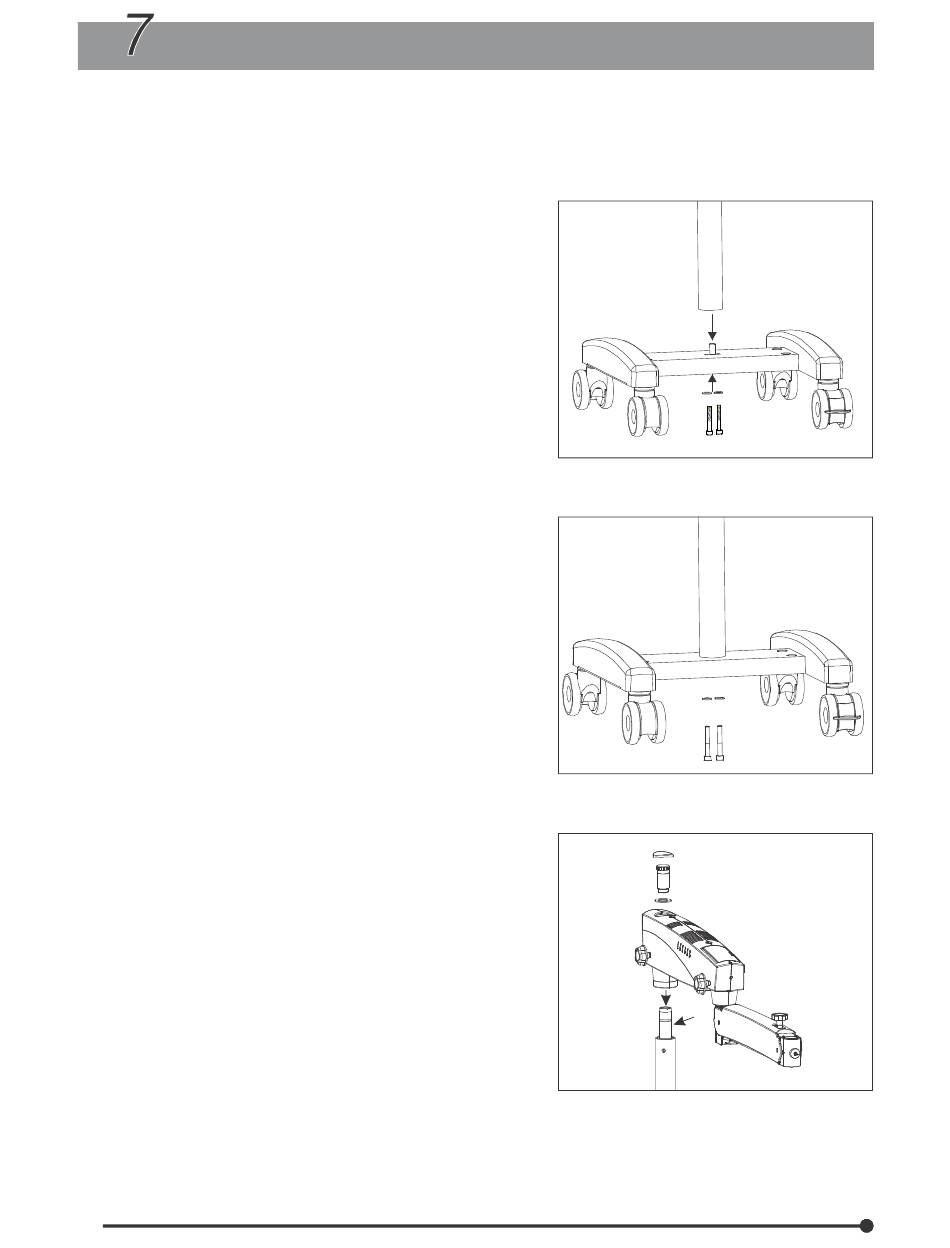

Fig. 2
Fig. 3
1
Fig. 4
