Vimar Idea 16567 Notice Technique

16567 - 16567.B
Regolatore elettronico continuo con ricevitore ad
infrarossi e selettore a 4 canali per carichi resistivi
25-300 W e induttivi (*) 25-300 VA 230 V~ 50 Hz.
Comando e regolazione con pulsante incorporato,
con telecomando 16570.T, 16570.T.B o (da più
punti) con pulsanti periferici NO
(*) vedi "Carichi regolabili"
Caratteristiche
• Accensione, regolazione e spegnimento del carico
mediante telecomando 16570.T -16570.T.B, pulsante
incorporato e normali pulsanti in chiusura, non
luminosi, collegati in parallelo.
• Memorizzazione, allo spegnimento del carico, della
regolazione impostata (salvo interruzioni di rete).
• Accensione graduale (soft start).
• Microinterruttore azionabile dal retro per selezione
del canale di ricezione (vedi paragrafo "Codifica del
ricevitore").
• Protezione elettronica contro sovraccarico e/o
cortocircuito.
• Totale assenza di ronzio.
• Si ritiene che l'apparecchio installato incassato
verticale realizzi il grado di protezione IP41.
• Va utilizzato in luoghi asciutti e non polverosi ad una
temperatura compresa tra -5 °C e +40 °C.
Funzionamento
L'accensione e lo spegnimento avvengono premendo
rapidamente uno dei pulsanti collegati.
La regolazione avviene tenendo premuto il pulsante;
per invertire il senso di regolazione interrompere e ripri-
stinare la pressione.

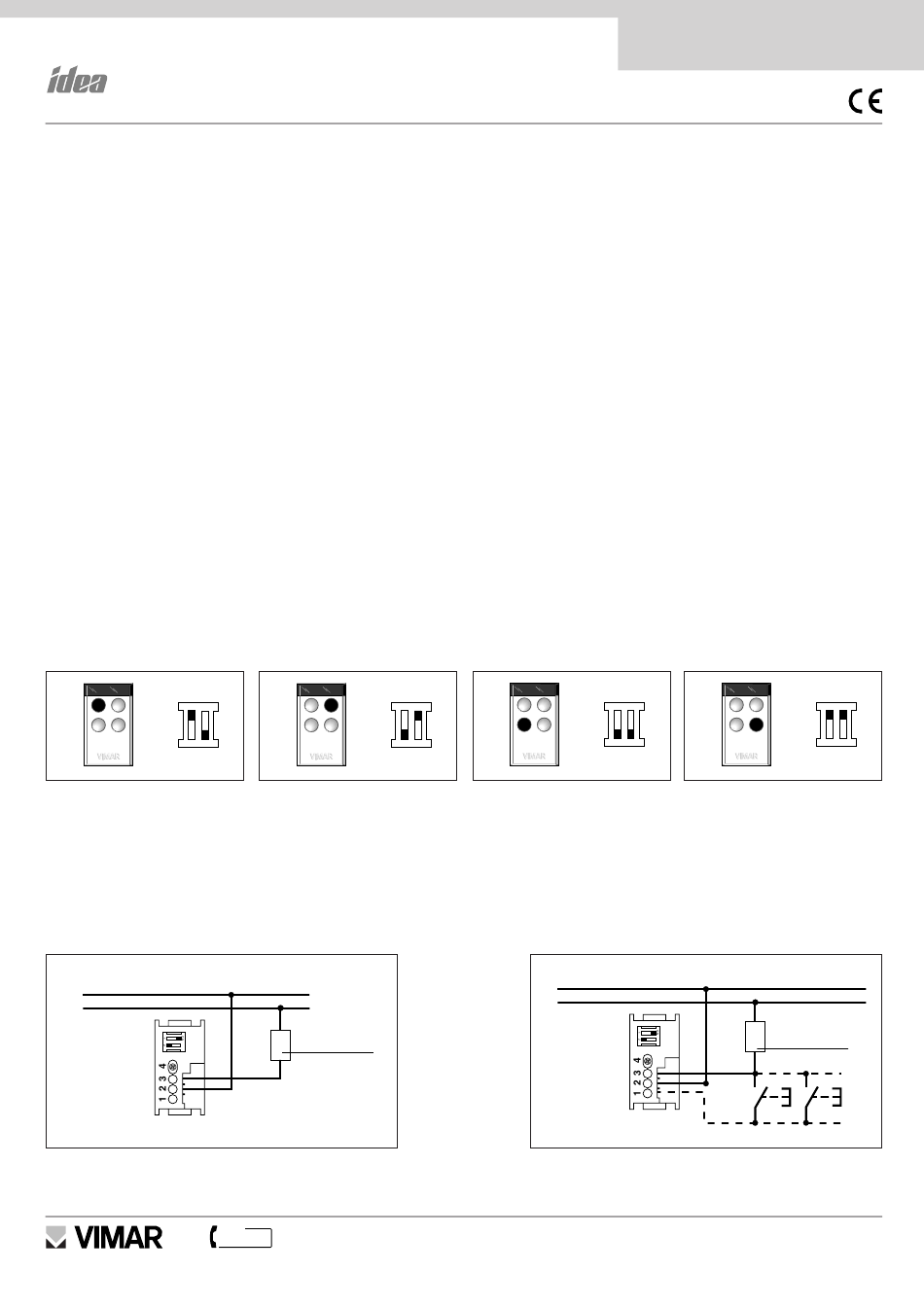

Codifica del ricevitore
Il ricevitore può essere abbinato ad uno dei 4 canali del
telecomando secondo gli schemi sotto indicati.
Non agire sul microinterruttore con l'apparecchio
alimentato.
ON
1 2
Collegamenti
Il collegamento può avvenire sia tra fase e neutro sia tra
fase e fase come risulta dagli schemi sottoriportati:
A: comando e regolazione mediante pulsante
incorporato e telecomando 16570.T-16570.T.B
B: comando e regolazione mediante pulsante
incorporato, normali pulsanti in chiusura non luminosi
e telecomando 16570.T-16570.T.B
N.B. Non utilizzare pulsanti con spia luminosa
incorporata
A
L
N
Carichi regolabili
• Lampade ad incandescenza e alogene a 230 V~
• Trasformatori elettronici dimmerabili per lampade
alogene a bassissima tensione
Numero Verde
800-862307
Viale Vicenza, 14 - 36063 Marostica VI
Tel. +39.0424.488.600 - Fax +39.0424.488.188
http://www.vimar.it
Electronic dimmer/speed controller with infrared
receiver and 4 channels selector for the stepless
regulation of resistive loads 25-300 W and of
inductive loads (*) 25-300 VA 230 V~ 50 Hz.
Switching on-and-off and regulation through built-in
pushbutton, infrared remote control 16570.T,
16570.T.B, or through peripheral NO pushbuttons.
(*) see "Controllable loads"
Characteristics
• Switching on-and-off and regulation of the load
through infrared remote control 16570.T -16570.T.B,
built-in pushbutton, or peripheral not luminous NO
pushbuttons, parallel connected.
• When the load is switched off, the set regulation is
stored (except in case the supply to the circuit is
interrupted).
• Gradual switching on (soft start).
• Dip-switch to be operated from the rear for the selection
of the reception channel (see "Coding of the receiver").
• Electronic protection against overload and/or
short-circuit.
• Absolutely no buzzing noise.
• The equipment, flush installed on vertical walls, is
supposed to grant a protection degree IP41.
• It must be used only in dry, undusty locations at a
room temperature between -5 °C and +40 °C.
Operation
The switching on-and-off is obtained through a short
pressing of one of the connected pushbuttons and the
regulation by keeping it pressed. To invert the regulation,
stop and then restart the pressure on the pushbutton.
Coding of the receiver
The receiver can be set to be controlled by one of the
4 channels of the infrared remote control, as indicated
in the following diagrams.
Do not operate on the dip-switch when the equipment
is live.
ON
1 2
Connections
The connection of the dimmer is possible both phase
(L) - neutral (N) and phase-phase, as indicated in the
following diagrams:
A: switching on-and off and regulation through built-in
pushbutton and infrared remote control 16570.T-
16570.T.B
B: switching on-and-off and regulation through built-in
pushbutton, peripheral non-luminous NO pushbuttons
and infrared remote control 16570.T-16570.T.B
Note: The use of luminous pushbuttons is not allowed
Carico
Load
Charge
Controllable loads
• Incandescent and halogen lamps 230 V~
• Dimmer-controllable electronic transformers for extra
low voltage halogen lamps
Variateur électronique avec récepteur infrarouge et
sélecteur 4 canaux pour réglage linéaire de charges
résistives 25-300 W et de charges inductives
25-300 VA 230 V~ 50 Hz.
Commande et réglage par poussoir incorporé, par
télécommande 16570.T, 16570.T.B, ou par poussoirs
périphériques NO.
(*) voir "Charge pilotables"
Caractéristiques
• Allumage, réglage et extinction de la charge par
télécommande 16570.T -16570.T.B, par poussoir
incorporé ou par poussoirs périphériques NO non
lumineux, connectés en parallèle.
• Mémorisation, à l'extinction de la charge, du réglage
sélectionné (sauf si l'alimentation sur le circuit est
coupée).
• Allumage graduel (soft start).
• Sélecteur (dip-switch) pilotable de l'arrière pour la
sélection du canal de réception (voir "Codage du
récepteur").
• Protection électronique contre la surcharge et/ou
le court circuit.
• Absence totale de bourdonnement.
• L'appareil, installé à encastrement sur parois verticales,
a un degré de protection de IP41.
• Il doit être utilisé dans des locaux secs et non
poussiéreux à une température ambiante entre
-5 °C et +40 °C
Fonctionnement
L'allumage et l'extinction s'obtiennent en appuyant
brièvement sur le poussoir et le réglage en maintenant
la pression du doigt sur le poussoir.
Codage du récepteur
Le récepteur peut être réglé pour la réception d'un des
4 canaux de la télécommande, selon les schémas
suivants.
Ne pas intervenir sur le sélecteur (dip-switch) avec
l'appareil sous tension.
ON
1 2
Connexions
La connexion peut être soit phase (L) - neutre (N),
soit phase-phase, comme indiqué dans les schéma
suivants:
A: commande et reglage par poussoir incorporé et
télécommande 16570.T-16570.T.B
B: commande et réglage par poussoir incorporé,
poussoirs NO non lumineux et étélécommande
16570.T-16570.T.B
Note: Les poussoirs lumineux ne sont pas admis
B
L
N
Charges pilotables
• Lampes à incandescence et halogènes 230 V~
• Transformateurs électroniques dimmerables pour
lampes halogènes à très basse tension
Istruzioni
Instruction sheet
Notice technique
(*)
ON
1 2
Carico
Load
Charge
90716567 0G 0203
VIMAR - Marostica - Italy
