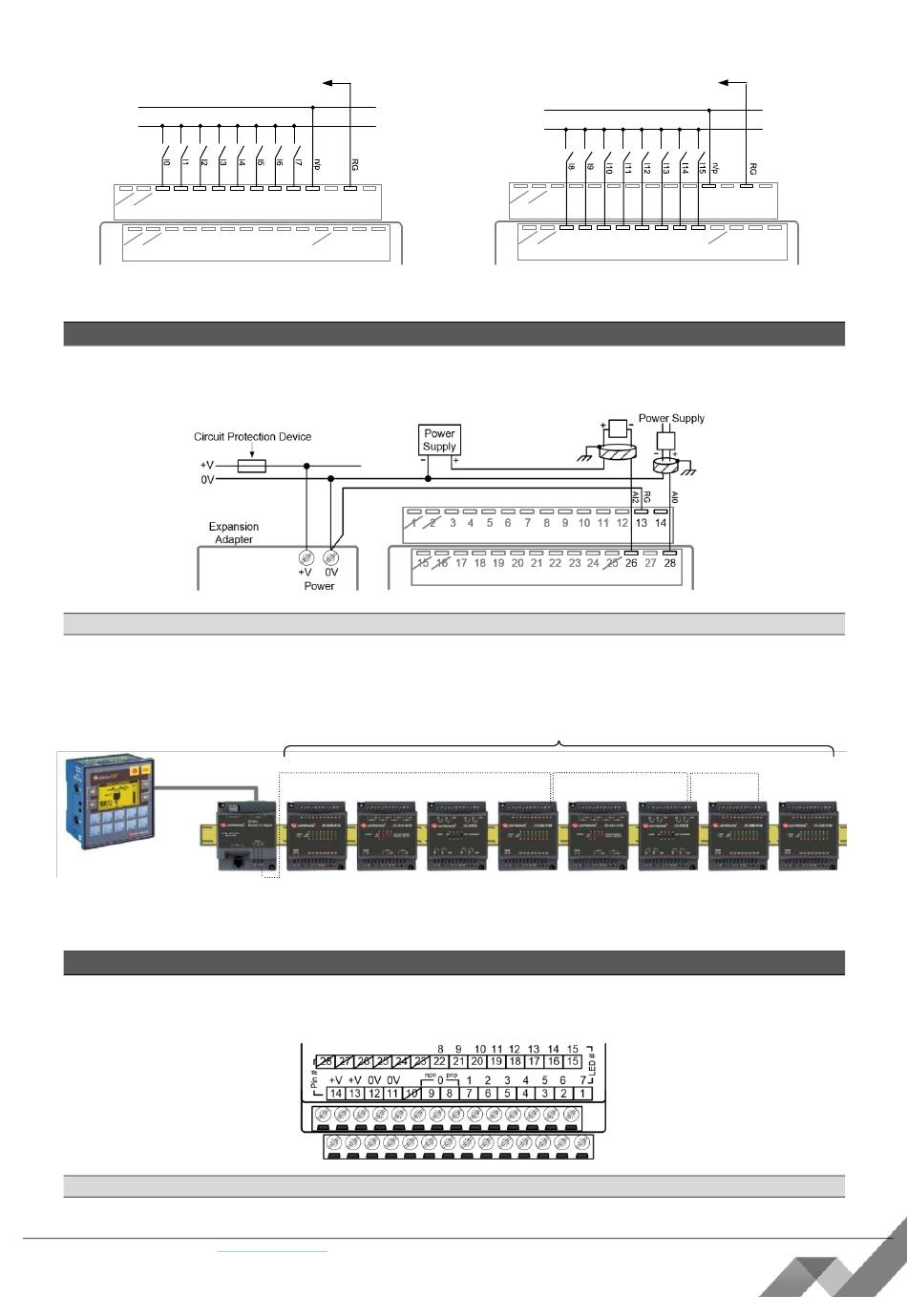

Câblage des entrées analogiques
Le schéma suivant montre la connexion courant en 2 fils et en 4 fils :
Utilisez un câble à paire torsadée blindée.
Raccorder les blindages à la terre au niveau de l'alimentation.
Connexion des bornes RG
Pour un fonctionnement correct des entrées digitales et analogiques et pour une immunité face aux interférences
électromagnétiques, connecter la borne RG, de tous les modules d'extension contenant des signaux RG, au
signal 0V de l'adaptateur. Le câble reliant les bornes RG au signal 0V de l'adaptateur ne doit pas dépasser 3
mètres de longueur.
Connectez les bornes RG en série (à la chaîne). Pour ce faire, utilisez les 2 bornes RG.
Câblage des sorties
Le schéma suivant illustre les borniers des sorties avec les numéros des bornes et les numéros des LED
correspondantes.
Câblage de l'alimentation des sorties
Une alimentation électrique non isolée peut être utilisée si un signal 0V est relié au châssis.
PL Systems Unitronics France -
Version : 02/2016
RG
‡
*
6
7
8
9
10
11
12
13
14
Counter Reset
*
‡
HSC Input
0
1
Adapter
0 V
info@pl-systems.fr
+ V
0 V
1
2
3
4
5
6
15 16
17 18 19 20 21 22 23 24
*
‡
HSC Input
Counter Reset
I / O Expansion Modules
2
3
4
RG
RG
7
8
9
10
11
12
13
14
25 26 27 28
5
6
RG
RG
7
4
