2 Système d'automatisation JUMO mTRON

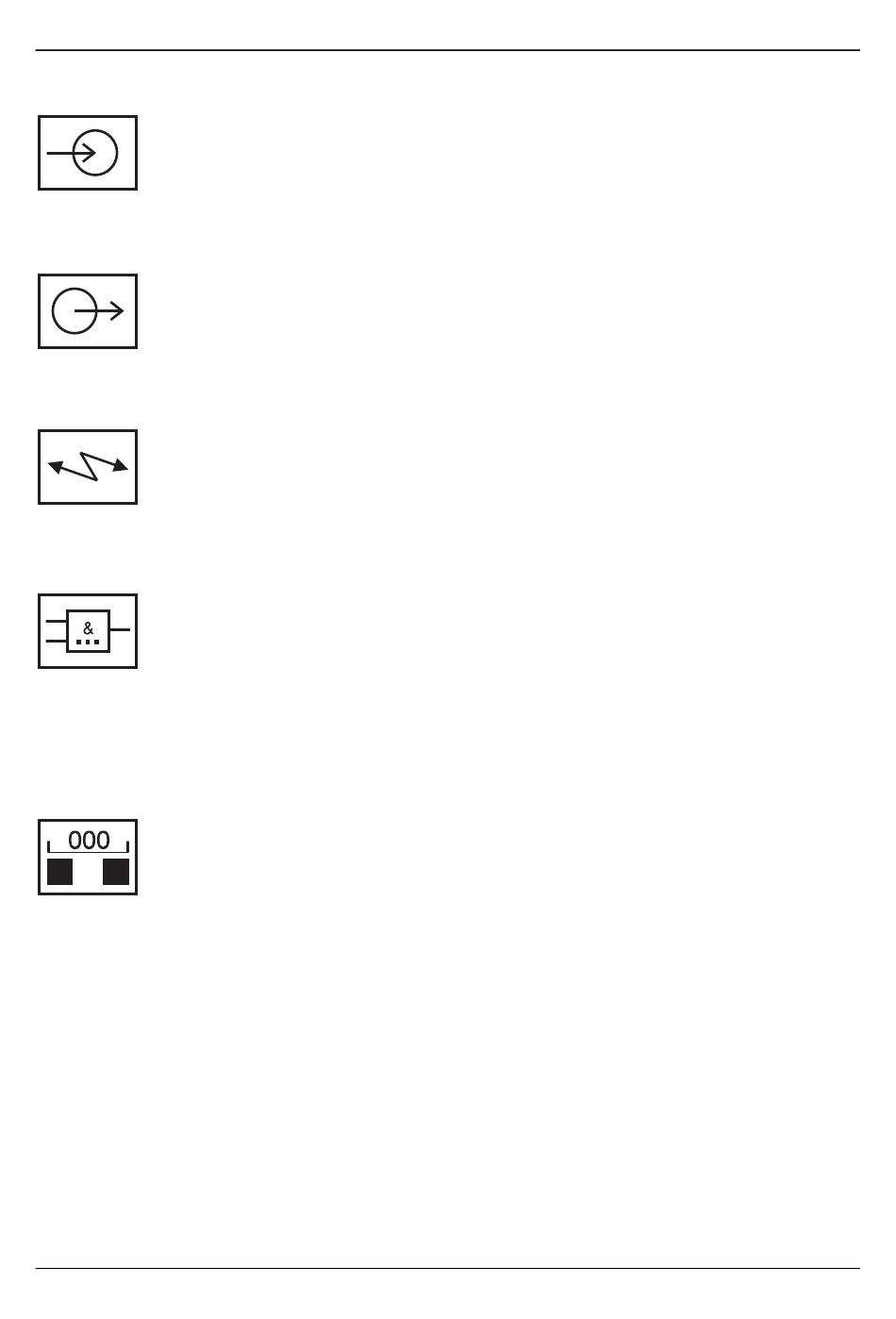

Module d'entrée
analogique
Module de sortie
analogique
Module de
communication
Module logique
Console de
programmation
1–10
Le module dispose de 4 entrées analogiques pouvant être configurées pour tous les
signaux de capteurs usuels. Une linéarisation spécifique est également possible. Les
4 entrées sont séparées galvaniquement par groupes de 2. L'intégration d'un module
mathématique et d'une alarme permet de combiner les différents signaux dans une
formule. Le résultat est disponible sur le bus de terrain.
Le module de sortie analogique dispose de 2 sorties analogiques séparées galvani-
quement. Les valeurs se situant à l'entrée du bus de terrain qui correspondent aux pa-
ramètres réglés sont converties en signaux de sortie (courant 0 . . . 20mA ou
4 . . . 20mA ou tension 0 . . . 10 V ou 2 . . . 10 V). Grâce à l'entrée logique, on peut
connaître l'état du process et le traiter dans les modules suivants.
Le module de communication peut être relié à un PC par l'intermédiaire d'une interfa-
ce RS 232C. La connexion à d'autres unités d'automatisation est possible à travers
l'interface RS485/422 en protocole Modbus. Des messages d'alarme externes peu-
vent être reconnus à l'aide d'une entrée logique. De même des entrées logiques sur le
bus de terrain permettent de traiter les alarmes. La combinaison de ce module avec
un modem donne accès au JUMO mTRON à travers le réseau téléphonique et permet
ainsi de configurer, consulter, superviser et paramétrer les appareils à distance. Une
mémoire externe de 512koctets permet de mémoriser des signaux de process.
Le module logique est équipé de 8 entrées logiques et de 6 sorties logiques. Avec ce
module, l'utilisateur est en mesure de définir ses propres fonctionnalités arithmétiques
et/ou logiques, qui pourront être appliquées librement dans le système JUMO
mTRON.
La programmation de ces fonctionnalités se fait dans le langage de programmation
„texte structuré". Des opérations logiques et arithmétiques ainsi que des opérations
binaires, de comparaison, de sélection et d'instruction sont réalisables. Une bibliothè-
que contient des éléments logiques : temporisation, compteurs, détection de front,
bistables, etc...
La console de programmation, qui peut être montée dans la porte de l'armoire de
commande, permet l'observation optimale et ordonnée des états du process et des
paramètres du système JUMO mTRON. Les modules JUMO mTRON sont paramétrés
à l'aide de 6 touches par l'intermédiaire du bus de terrain. De même, des fenêtres et
des messages d'erreur définis sont affichés sur un indicateur à 2 x 20 caractéres.
