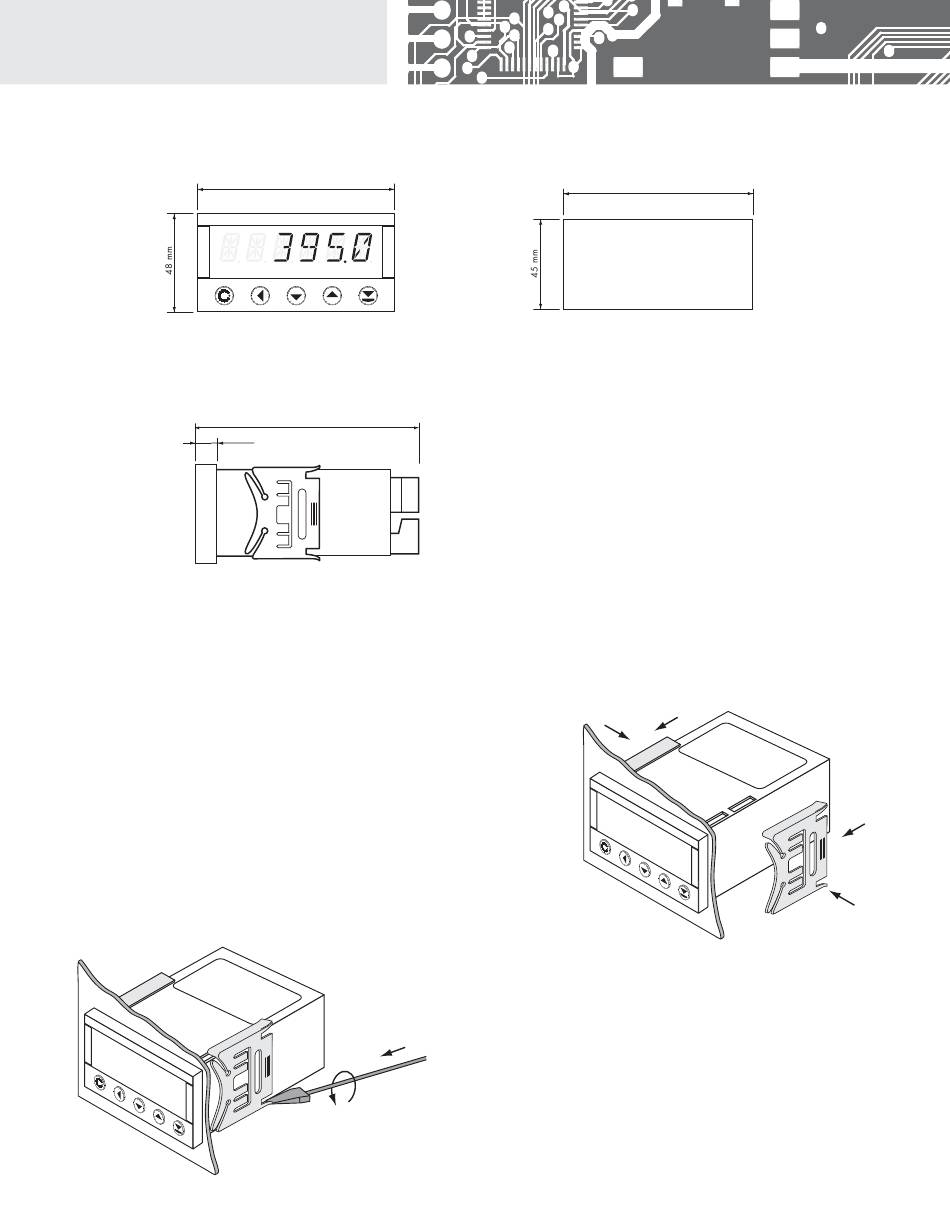

DIMENSIONS
13.
ET INSTALLATION
Face avant
INSTALLATION DE L'APPAREIL
1. Insérer l'appareil dans la découpe
2. Fixer les deux plaques plastique
3. Appuyer sur les plaques pour verrouiller
98 | MODE D'EMPLOI OMU 408UNI
96 mm
1
2
T
Vue de côté
119 mm
13,5 mm
2
Découpe
1
DÉMONTAGE DE L'APPAREIL
1. Soulever avec un tournevis la flasque
2. Tourner la vis et enlever la protection
3. Sortir l'appareil du panneau
90,5 mm
Epaisseur du panneau: 0,5...20 mm
2
1
2
1
