Atlantic Alfea Extensa A.I. R32 WOYA060KLT Installation page 13

■ Module hydraulique
20
7 6
Légende :
1. Coff ret électrique.
2. Régulateur / Interface utilisateur.
3. Interrupteur marche / arrêt.
4. Manomètre.
5. Circulateur du module hydraulique.
6. Départ circuit de chauff age
7. Retour circuit de chauff age
8. Raccord frigorifi que "Gaz".

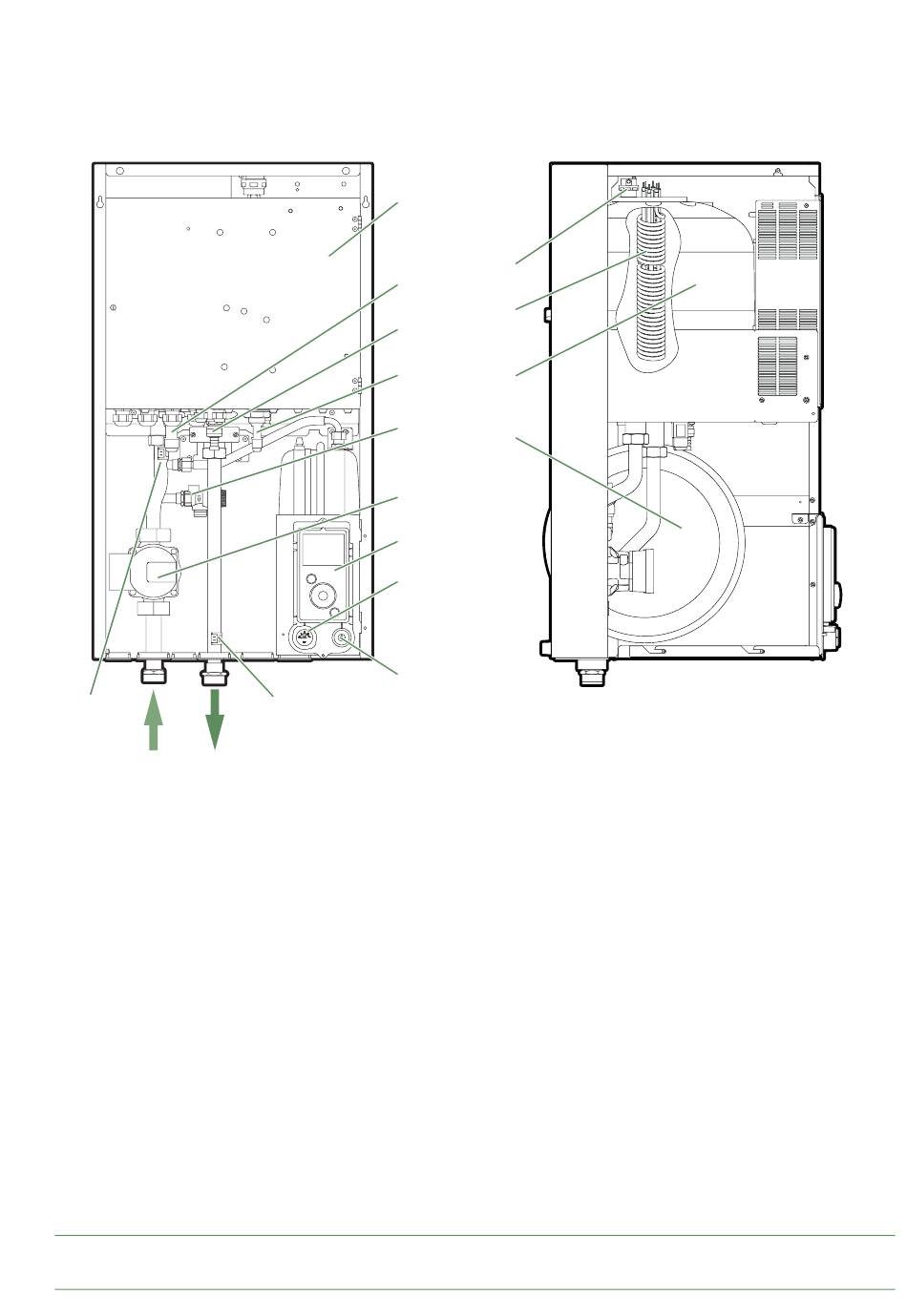

fi g. 8 - Organes du module hydraulique
Alfea Extensa A.I. R32 / INSTALLATION / 2112 - FR
1
8
10
9
11
5
2
4
3
21
9. Raccord frigorifi que "Liquide".
10. Robinet de vidange.
11. Soupape de sécurité.
12. Purgeur automatique.
13. Vase d'expansion.
14. Condenseur.
15. Appoint électrique PAC.
12
15
14
13
Sondes :
20. Sonde de retour Pompe à chaleur.
21. Sonde de départ Pompe à chaleur.
- 13 -
