3. Structure

3 Structure
3.1

Composants

Figure 1 Composants
3.2

Marquage

Marquage du capteur VDO REDI-Sensor
Les faces supérieure et inférieure du capteur VDO REDI-Sensor comportent une gravure au
laser. La gravure de la face inférieure n'est plus visible après montage du capteur dans le
logement en caoutchouc.
6

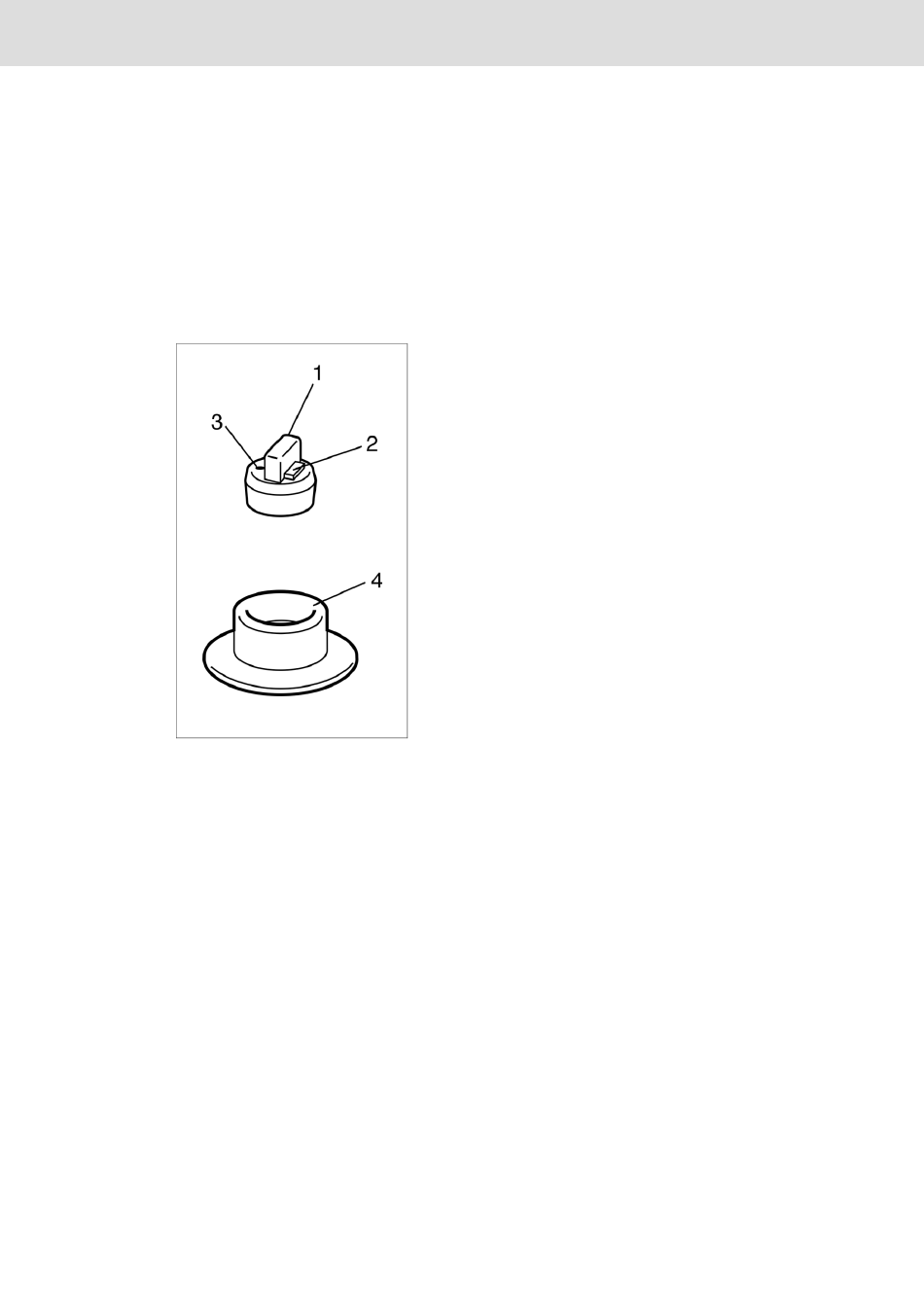

1 Antenne RF (radio fréquence)
2 Antenne LF (basse fréquence)
3 Orifice de surveillance de la pression
4 Logement en caoutchouc
