Remarque
Projecteur disposé à plus de 140 cm au-dessus de la surface d'appui
9 Remarque
9.1
Projecteur disposé à plus de 140 cm au-dessus de la
surface d'appui
REMARQUE
Tenir compte de la réglementation en vigueur du pays d'utilisation.

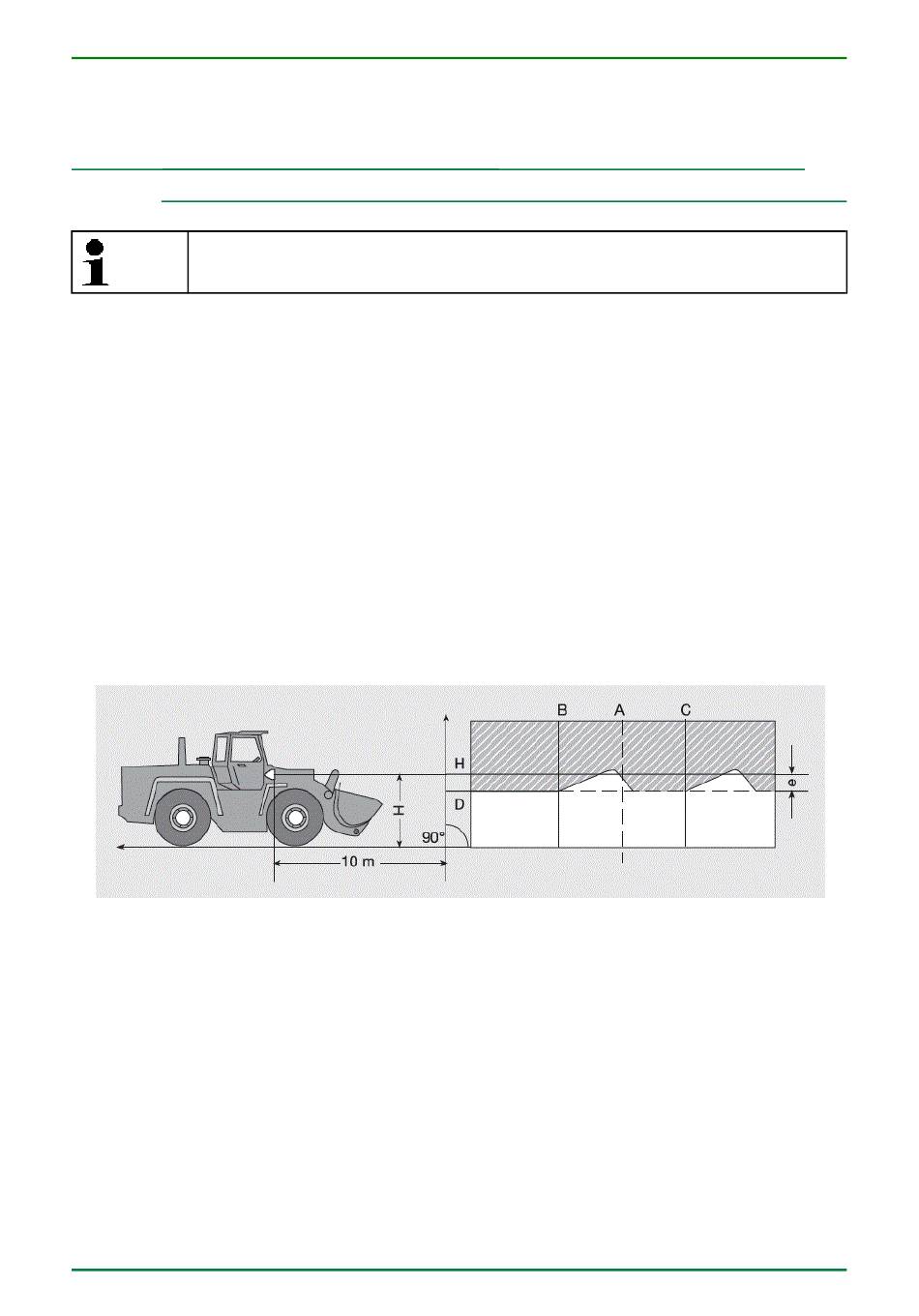

Pour régler les projecteurs d'éclairage, procéder de la façon suivante :
1. Positionner le véhicule sur une surface plane (cette surface ne doit pas forcément être à niveau) à 10 m d'une
paroi verticale claire.
2. Sur cette paroi, tracer les lignes suivantes :
•
Ligne A :
Prolonger l'axe longitudinal du véhicule jusqu'au mur et reporter l'emplacement correspondant par une ligne
verticale.
•
Lignes B et C :
Mesurer l'écart X entre les projecteurs (de point central à point central de projecteur) et reporter
symétriquement ces mesures sur la ligne A.
•
Ligne H :
Mesurer la distance entre le point central de projecteur et la surface d'appui et reporter cette valeur sur la
paroi parallèlement à la surface d'appui.
•
Ligne D :
Reporter la côte "e" (distance) en-dessous de la ligne H. Pour projecteur principal "e" = H / 3 cm Pour
projecteur antibrouillard "e" = H / 3 + 7 cm
3. Recouvrir le projecteur d'éclairage de droite.
4. Orienter verticalement le projecteur d'éclairage de gauche.
La portion horizontale de la limite clair-obscur doit toucher la ligne D.
5. Orienter horizontalement le projecteur d'éclairage de gauche.
Le point de coupure entre la portion horizontale et la portion ascendante de la limite clair-obscur doit apparaitre
au niveau de la ligne B.
6. Recouvrir le projecteur d'éclairage de gauche.
7. Orienter verticalement le projecteur d'éclairage de droite.
La portion horizontale de la limite clair-obscur doit toucher la ligne D.
8. Orienter horizontalement le projecteur d'éclairage de droite.
Le point de coupure entre la portion horizontale et la portion ascendante de la limite clair-obscur doit apparaitre
au niveau de la ligne C.
26
SEG IV MB
