SEG IV MB
8.2
Guide laser de positionnement
Allumer le laser
Alimentation électrique du laser : pile 9 V conventionnelle (pile non fournie dans le contenu de livraison).

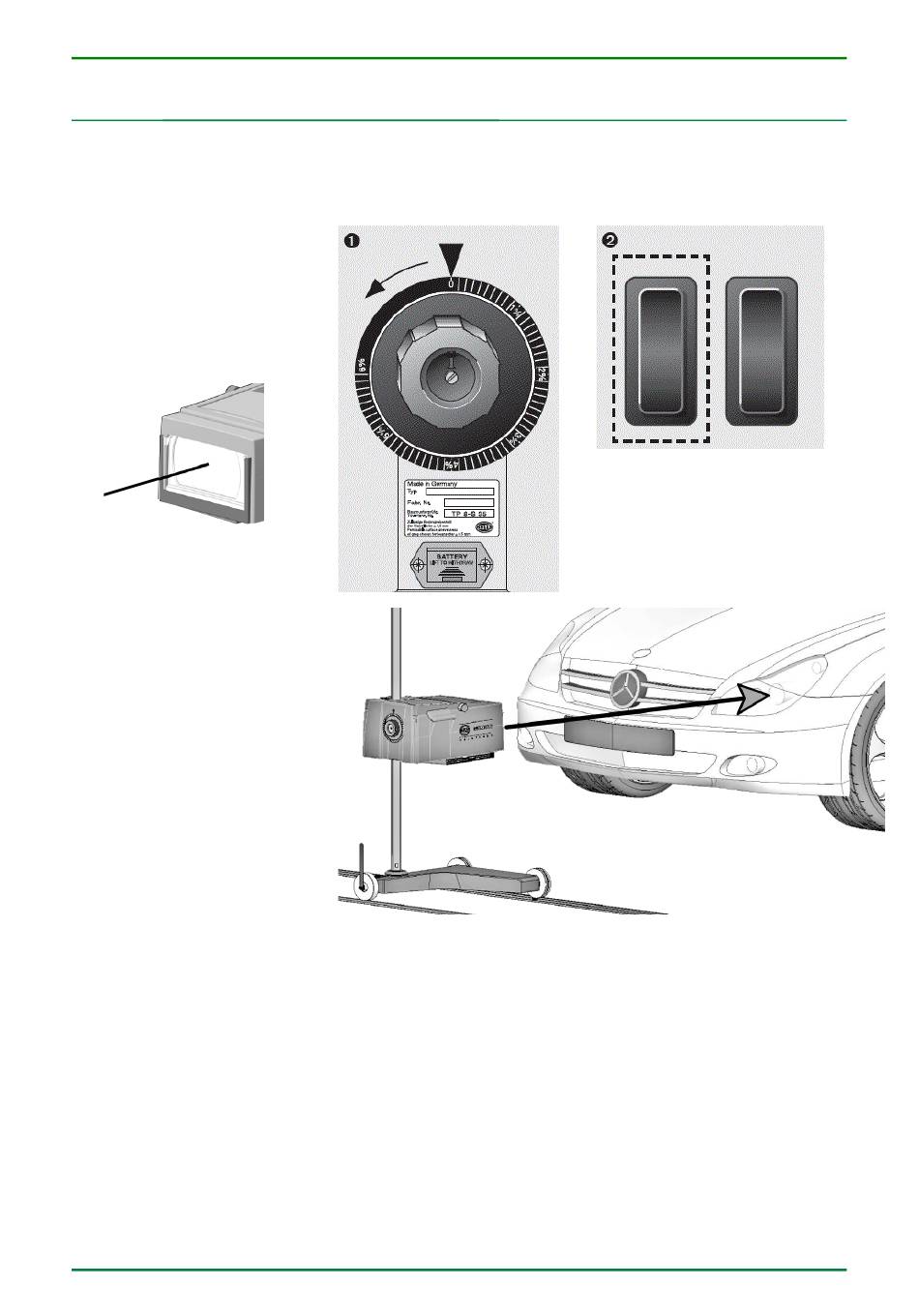

1. Actionner la molette graduée
jusqu'à ce que le faisceau laser
passe au centre de la lentille de
Fresnel.
2. Appuyer sur la touche de gauche.
Le laser est activé pendant +/-
15 s.
3. Positionner le boîtier optique de
telle façon à ce que le point du
laser soit positionné au centre du
bloc optique du véhicule. Sur les
optiques à vitre claire, viser
directement l'ampoule.
Sur certains optiques, il se peut
que le point du laser
n'apparaisse pas nettement.
Dans ce cas, il est possible de
visualiser le laser en plaçant la
main devant le bloc optique.
La position (hauteur) du laser
peut également être déterminée
en décalant le SEG IV MB et en le
plaçant à côté du bloc optique.
4. Pour les systèmes équipés de
plusieurs projecteurs d'éclairage,
positionner le faisceau laser sur
le projecteur à contrôler.
Certains blocs optiques peuvent
ne pas laisser apparaitre
nettement le faisceau laser. Dans
ce cas, il est possible de
visualiser le faisceau en
positionnant, par exemple, la
main devant le bloc optique à
contrôler.
Utilisation du dispositif de mesure de lumière et d'aide au positionnement
Guide laser de positionnement
23
