D - ACCESSOIRE HYDRAULIQUE ET VERROUILLAGE HYDRAULIQUE (OPTION)

MT 732 Série D-E3
MT 932 Série D-E3
MT 1030 S Série 4-E3
MT 1030 S Turbo Série 4-E3

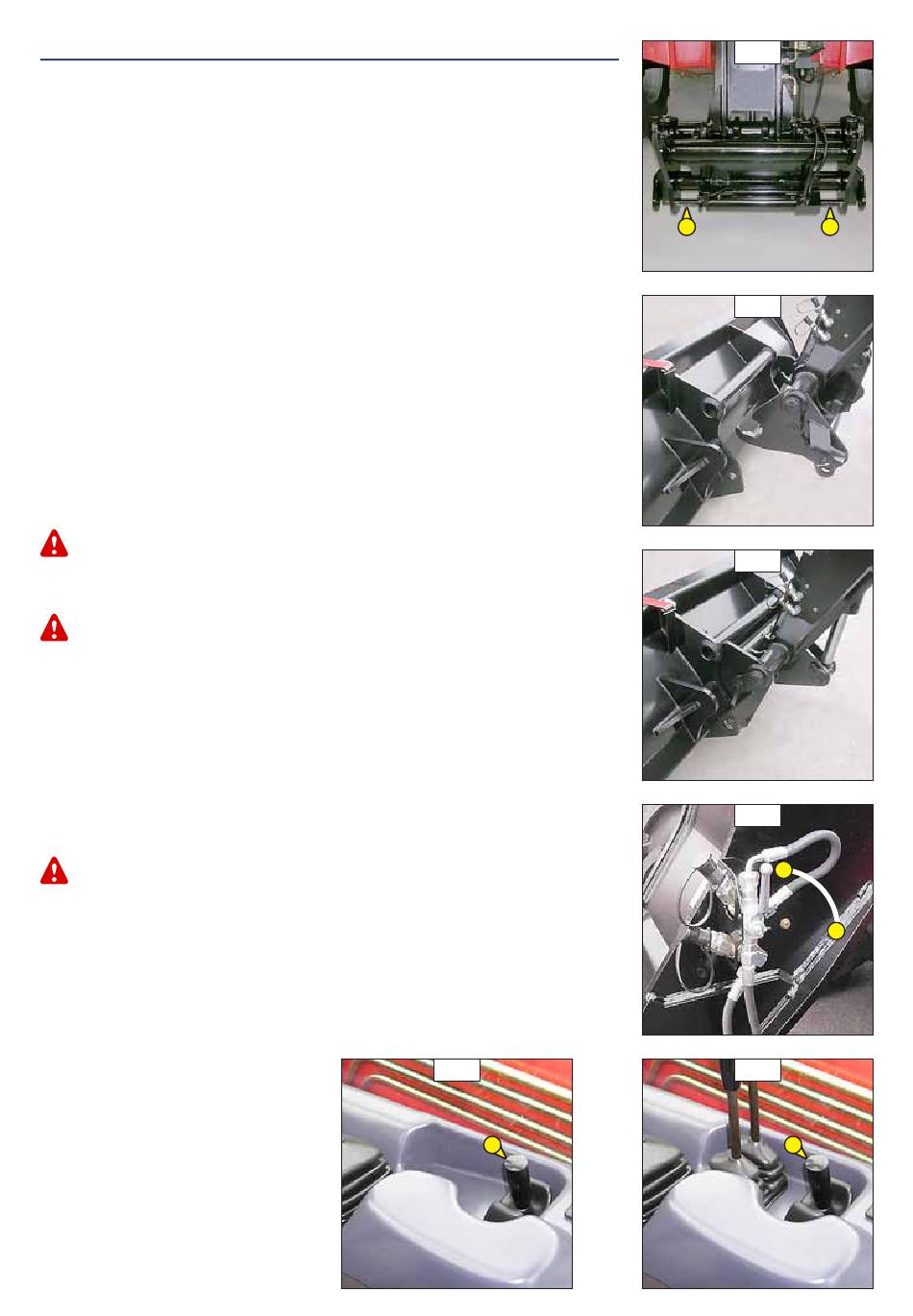

PRISE DE L'ACCESSOIRE
- S'assurer que l'accessoire est dans une position facilitant l'accrochage sur le tablier.
Si toutefois, il était mal orienté, veuillez prendre les précautions nécessaires pour le
déplacer en toute sécurité.
- Vérifier que les tiges du vérin de verrouillage sont rentrées (fig. A).
- Placer le chariot élévateur avec la flèche baissée bien en face et parallèle à l'accessoire,
et incliner le tablier vers l'avant (fig. B).
- Amener le tablier sous le tube d'accrochage de l'accessoire, lever légèrement la flèche et
incliner le tablier vers l'arrière pour positionner l'accessoire (fig. C).
- Décoller l'accessoire du sol pour faciliter le verrouillage.

VERROUILLAGE HYDRAULIQUE ET RACCORDEMENT DE L'ACCESSOIRE

- Vérifier que le robinet est en position A (fig. D) c'est-à-dire, le circuit hydraulique du
verrouillage de l'accessoire ouvert.
- Soulever et pousser le levier de distributeur 1 (fig. E) vers la droite pour verrouiller
complètement l'accessoire sur le tablier.
- Arrêter le moteur thermique.
- Enlever la pression du circuit hydraulique accessoire en agissant sur le levier de distributeur
1 (fig. E).
- Raccorder les coupleurs rapides en respectant la logique des mouvements hydrauliques
de l'accessoire.
Veillez à la propreté des coupleurs rapides et protéger les orifices non utilisés dans les bouchons prévus
à cet effet.
- Fermer le robinet en position B (fig. D) c'est-à-dire, le circuit hydraulique du verrouillage
de l'accessoire fermé.
Toujours fermer le robinet en position B (fig. D) après le verrouillage de l'accessoire pour éviter un
déverrouillage involontaire et utiliser l'accessoire en toute sécurité.
DÉVERROUILLAGE HYDRAULIQUE ET DÉCONNEXION DE L'ACCESSOIRE
- Fermer l'accessoire.
- Mettre le robinet en position A (fig. D) c'est-à-dire, le circuit hydraulique du verrouillage
de l'accessoire ouvert.
- Soulever et pousser le levier de distributeur 1 (fig. E) vers la gauche pour déverrouiller
complètement l'accessoire.
- Arrêter le moteur thermique.
- Enlever la pression du circuit hydraulique accessoire en agissant sur le levier de distributeur
1 (fig. E).
- Déconnecter les coupleurs rapides de l'accessoire.
Veillez à la propreté des coupleurs rapides et protéger les orifices non utilisés dans les bouchons prévus
à cet effet.
DÉPOSE DE L'ACCESSOIRE
- Procéder en sens inverse de la PRISE DE L'ACCESSOIRE en prenant soin de stocker ce
dernier à plat sur le sol et en position fermée.
E
1
MT 732 ... / MT 932 ...
4-9
A
B
C
D
A
B
E
1
MT 1030 ...
