Platine à défilement GTO 6220/PRG

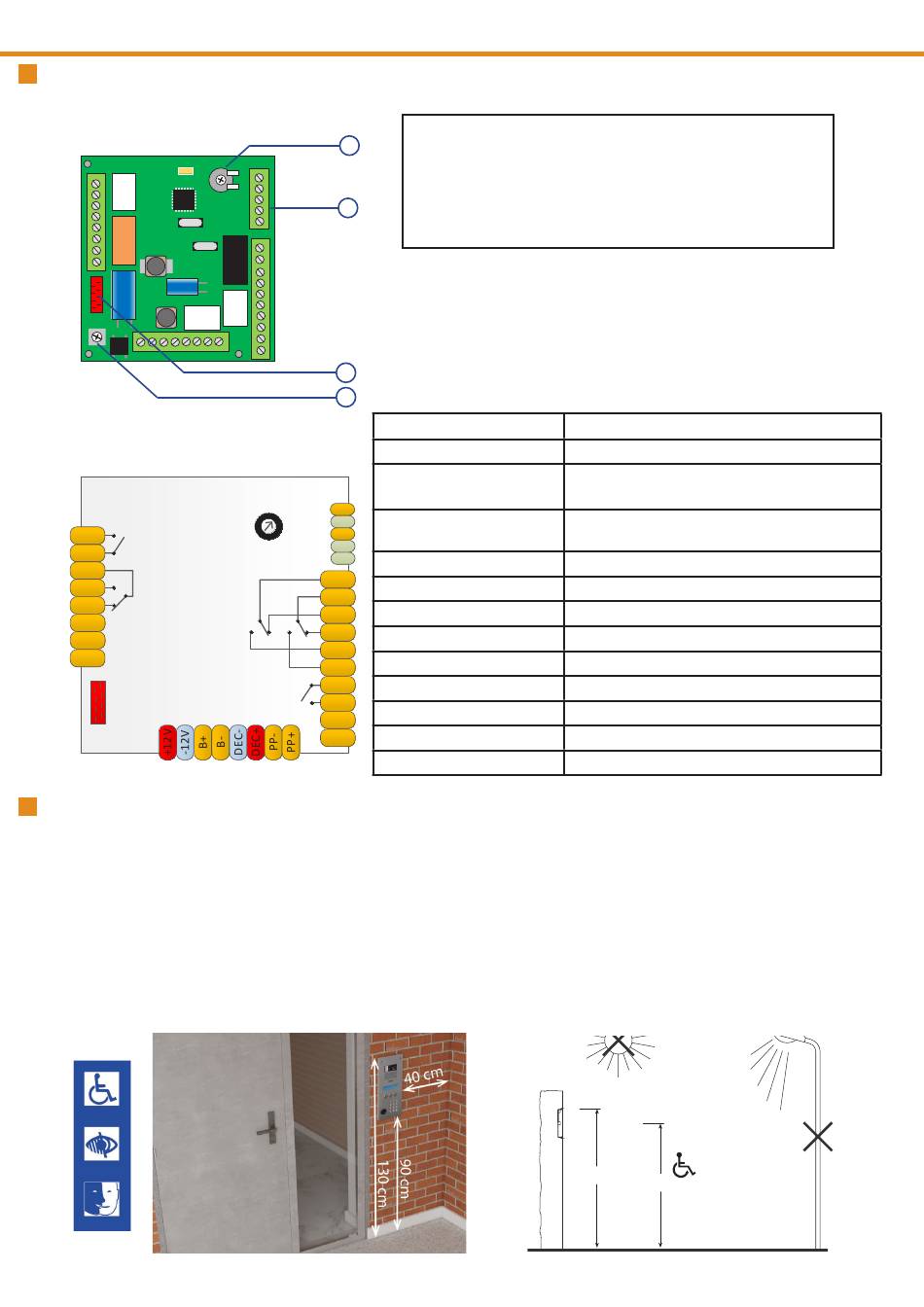

DESCRIPTION DE LA CARTE A DEFILEMENT
Carte à
défilement
NO
Relais vidéo
C
C
Relais de
NO
gâche
NC
S2
Relais de
+
communication
-
INSTALLATION
Pour être conforme avec la loi accessibilité, les systèmes de contrôle d'accès et de communication doivent
être situés à une hauteur comprise entre 0,90 m et 1,30 m. Ils devront être également situés à plus de 0,40 m
d'un angle rentrant de parois ou de tout autre obstacle à l'approche d'un fauteuil roulant.
La caméra ne doit pas être installée face à des sources lumineuses intenses ni à un endroit où la personne
faisant face à la caméra serait en contre-jour.
En conditions de faible luminosité, l'image visualisée des caméras couleur peut causer une diminution du
rendu chromatique au bénéfice d'une meilleure reconnaissance de la personne cadrée. Pour une vision
optimale, il est recommandé dans tous les cas, dans les environnements peu éclairés, de prévoir une source
d'éclairage supplémentaire.
A
B
C
D
Borne
CO, ZA, AZ, AP
CONTRASTE
CO
Relais N°1 C1, NO1, NC1
ZA
AZ
Relais N°2 C2, NO2, NC2
AP
APG
C1
C2
NC1
NC2
NO1
NO2
C
Relais de
sonnerie
NO
BP+
BP-
A. Potentiomètre de réglage du contraste LCD
B. Bornier de raccordement
C. Connecteur micromatch clavier
D. Vis de raccordement à la terre.
Description
APG
C, NO
BP+, BP-
Entrée bouton poussoir de sortie gâche
+12V, -12V
Entrée alimentation 12-24Volt AC/DC
B+, B-
DEC-, DEC+
Sortie data décodeur / data EL632
PP-, PP+
Entrée commutation DATA décodeur
NO, C
C, NO, NC
S2, + ,-
160 –165 cm
Entrée boutons de défilement
Entrée bouton appel direct
premier nom de la liste
2 relais de communication
Relais de sonnerie
BUS data centrale PROXIMAN
Relais vidéo
Relais de gâche
Non utilisé
90 –130 cm
