Réglage De La Sensibilité Maximale; Verrou Électronique; Programmation De La Fonction De Sortie - IFM Electronic efector200 OJ50 Série Mode D'emploi

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 /
WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils
PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante
Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant
2 s Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité
Si le réglage de la sensibilité n'est pas possible (par ex si le signal
d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED
rouge clignote après étape 3 pendant env 2 s Ensuite, l'appareil passe en mode
de fonctionnement sans modification de la sensibilité
Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation,
l'appareil repasse en mode de fonctionnement sans changer la sensibilité
Réglage de la sensibilité maximale*
► Passer dans le mode de programmation (voir étape 1)
► Interrompre le faisceau
► Appuyer 2 fois sur le bouton de réglage (voir étapes 2 et 3)
* La sensibilité maximale peut également être réglée de la même manière via le fil teach
(broche 2 / WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN)
pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période
correspondante
Verrou électronique
Pour verrouiller, le fil teach est activé pendant 15 s à 20 s*
Pour déverrouiller, le fil teach est activé de nouveau pendant env 15 s à 20 s*
* Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN)
pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période
correspondante

Programmation de la fonction de sortie*

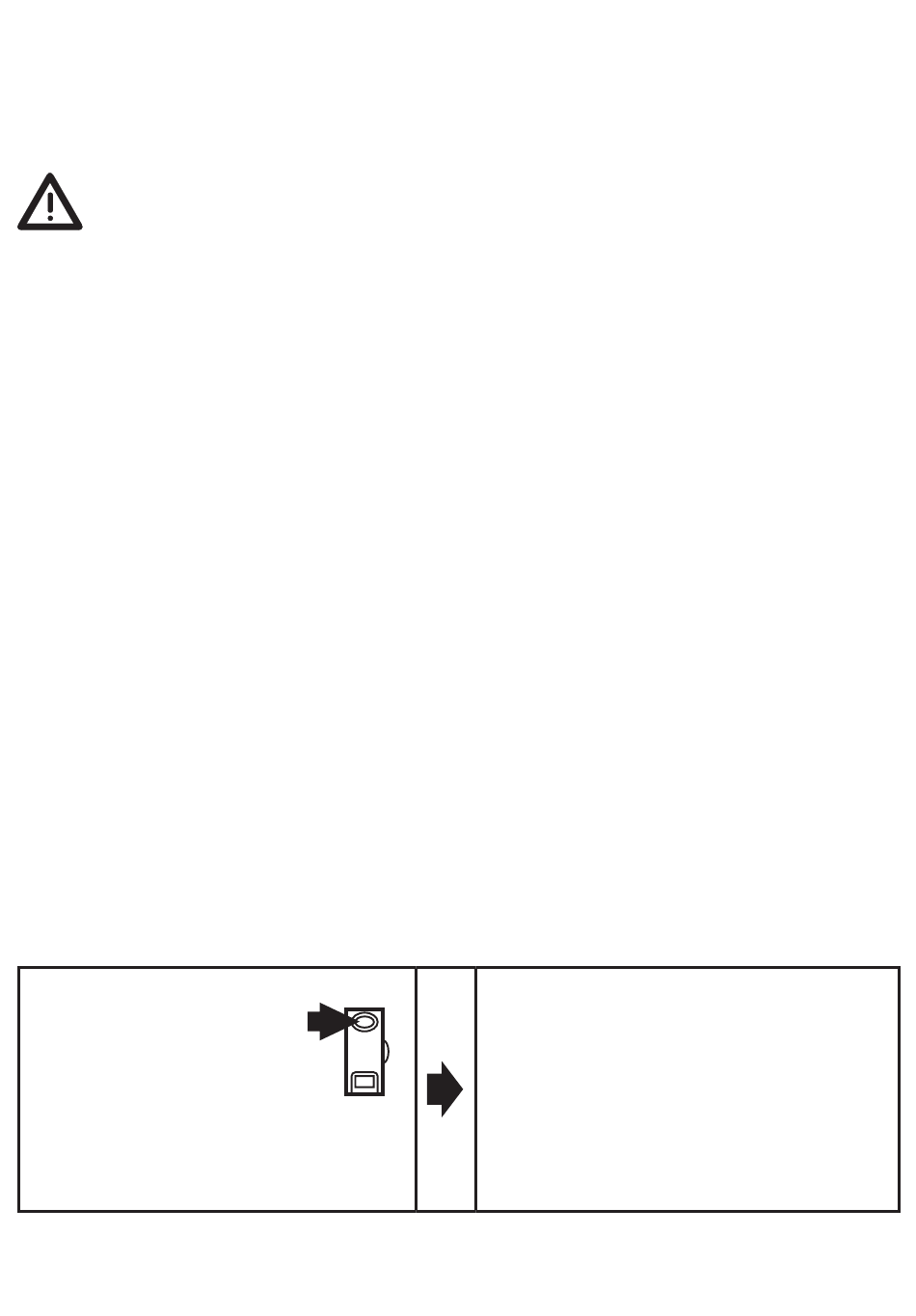

► Appuyer pendant 10 s
* La fonction de sortie peut également être programmée de la même manière via le fil teach
(broche 2 / WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN)
8
> Après 2 s la LED rouge commence à
clignoter rapidement
> Ensuite, les LED jaune et verte
clignotent en alternance
> Après 10 s toutes les LED s'éteignent,
la fonction de sortie a changé
d'éclairement à obscurcissement (ou
vice versa)
