7.6 Kit(s) de terminaison d'évacuation
directe flexible (Série nº 700-2)
IMPORTANT : L'écran thermique d'évacuation (fourni avec
ce foyer) doit être installé pour toutes les configurations
d'évacuation (horizontales et/ou verticales).
IMPORTANT : Le tuyau flexible est fixé en permanence au
chapeau d'évacuation plat. NE PAS FIXER au foyer le kit de
terminaison no 745-2 ou 718-2 (ou le kit d'extension) avant de
l'avoir passé à travers le mur. Installez le chapeau d'évacuation
plat à l'extérieur du mur extérieur.
IMPORTANT: L'installation du conduit d'évacuation flexible
exige un rayon de courbure minimal de 6 po (152 mm), mesuré
au centre du conduit. Le conduit d'évacuation flexible doit
être manipulé et installé avec soin pour éviter une courbe
trop serrée pouvant causer de l'abrasion ou endommager le
conduit.
•
Si la terminaison touche un revêtement en vinyle, vous devez
utiliser un protecteur de revêtement de vinyle (inclus avec
les kits d'évacuation directe nº 718-2 et 745-2). Suivez les
instructions fournies.
•
Chaque kit d'extension nº 746-2 contient assez de tuyau
flexible en aluminium de 4 po et 7 po pour allonger la
cheminée de 6 pieds (1,83 m) additionnels.
7.6.1 Assemblage et installation
1.
Installer le coupe-feu mural (G) exigé au mur extérieur avec
1 po (25 mm) de dégagement au-dessus du conduit, et 1 po
(25 mm) de dégagement aux côtés et au-dessous du conduit,
G
E
C

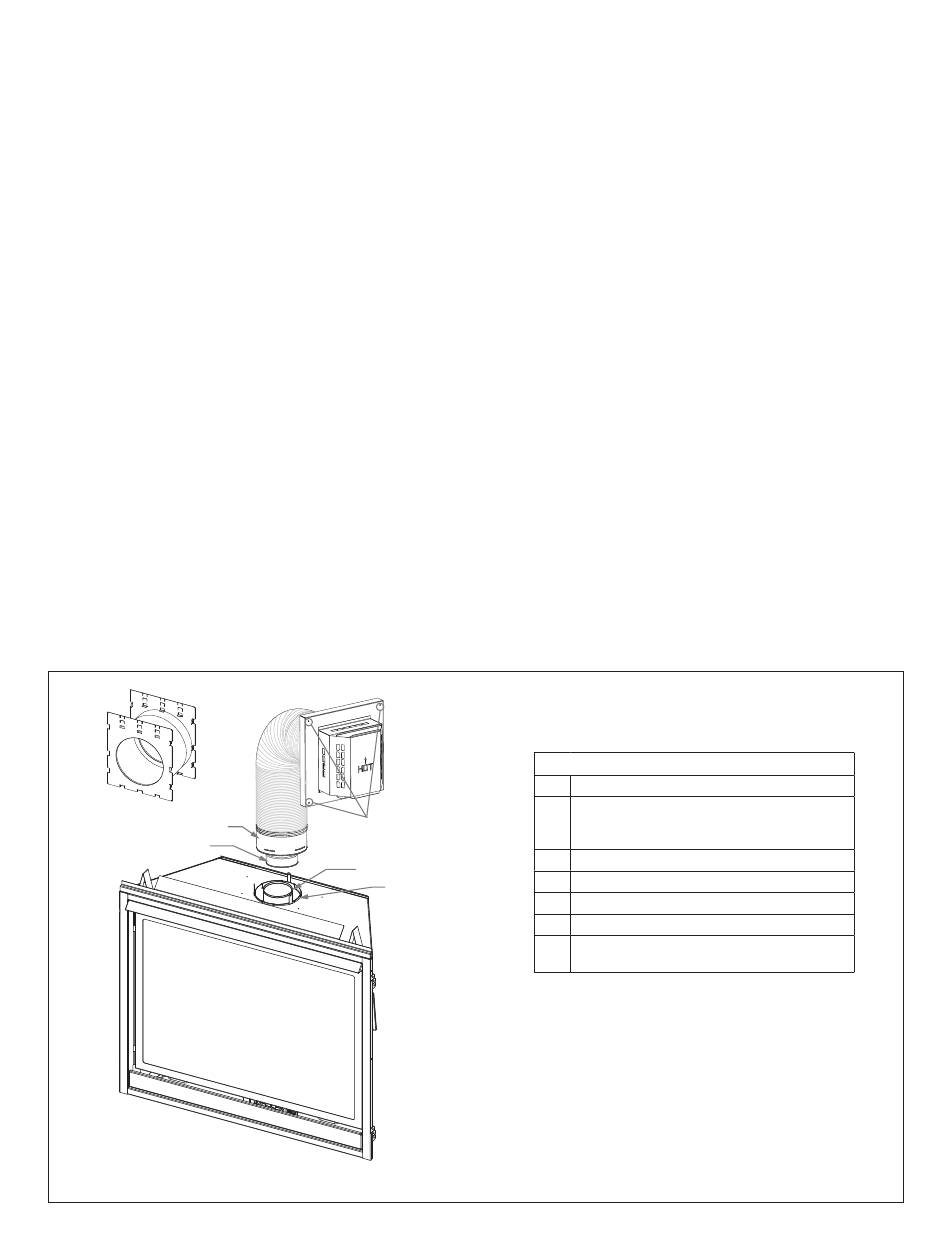

Figure 7.3, Assemblage et installation du kit de terminaison (Série nº 700-2)
SP-41-L MANUEL RÉV#2 OCT 2017
et sceller. Isoler le coupe-feu mural avec des matériaux
isolants sans revêtement, homologués incombustibles selon
la norme ASTM E 136.
2.
Appliquez une quantité généreuse de scellant extérieur
autour du bord externe du chapeau d'évacuation plat (A), et
insérez celui-ci dans l'ouverture du mur extérieur. Insérez les
vis dans les quatre trous (B), et vissez en place.
3.
Formez les tuyaux flexibles en aluminium de 4 po et 7 po du
kit de terminaison (n° 745-2 ou 718-2) et, si applicable, de
chaque kit d'extension. Puis avec soin, tirez vers le bas sur
les tuyaux de 4 po et 7 po pour les amener jusque sur le
dessus du foyer ou, si applicable, jusqu'au kit d'extension.
IMPORTANT : NE PAS dépasser 6 pieds (1,83 m) en
étirant les tuyaux flexibles du kit d'extension. NE PAS
les étirer plus que nécessaire, car il est très difficile de
recomprimer ces tuyaux flexibles, une fois étirés.
4.
Appliquez un joint de scellant à l'extérieur du collet de tuyau
flexible de 4 po (C) (l'extrémité avec la lèvre EXTERNE), et
glissez-le à l'intérieur du tuyau de 4 po du kit d'extension sur
le dessus du foyer (D). Fixez-le avec 3 vis à égale distance.
5.
Appliquez un joint de scellant à l'intérieur du collet de tuyau
flexible de 7 po (E) (l'extrémité avec la lèvre INTERNE),
et glissez-le par-dessus l'extérieur du tuyau de 7 po sur
le dessus du foyer (F). Fixez en place avec 3 vis à égale
distance.
6.
Si des kits d'extension additionnels sont requis, répéter les
étapes 4 et 5, en raccordant les tuyaux de 4po et 7po au kit
d'extension précédent.
A
B
D
F
Hussong Mfg. Co., Inc. • Kozy Heat Fireplaces
DESCRIPTION
A
Chapeau d'évacuation plat (de la terminaison)
Trous dans la plaque murale extérieure du
B
chapeau d'évacuation (seulement 3 trous sont
montrés)
C
Collet de tuyau flexible 4 po
D
Tuyau 4 po (sur le foyer ou le kit d'extension)
E
Collet de tuyau flexible 7 po
F
Tuyau 7 po (sur le foyer ou le kit d'extension)
Coupe-feu mural à emboîtement
G
(Wall Pass Through Thimble)
25
