MONTAGE

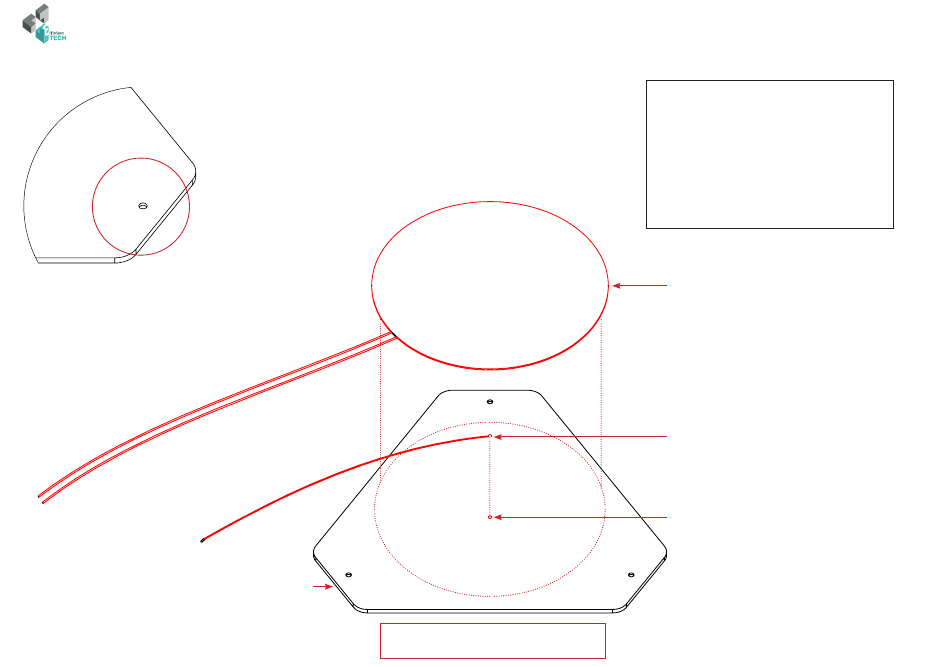

Objectif : assembler la plaque aluminium, le patch chauffant et la thermistance
Face inférieure = SANS chanfrein
Plaque lit
Face inférieure = SANS chanfrein
1°) Positionnez la bille de la
thermistance dans le perçage central
de la plaque. Vérifiez que la bille ne
dépasse pas de la face supérieure.
2°) Collez le patch par dessus le
câble de la thermistance. Vérifiez que
son câble soit le plus à plat possible.
Patch chauffant
Bille thermistance
Trou pour bille thermistance
