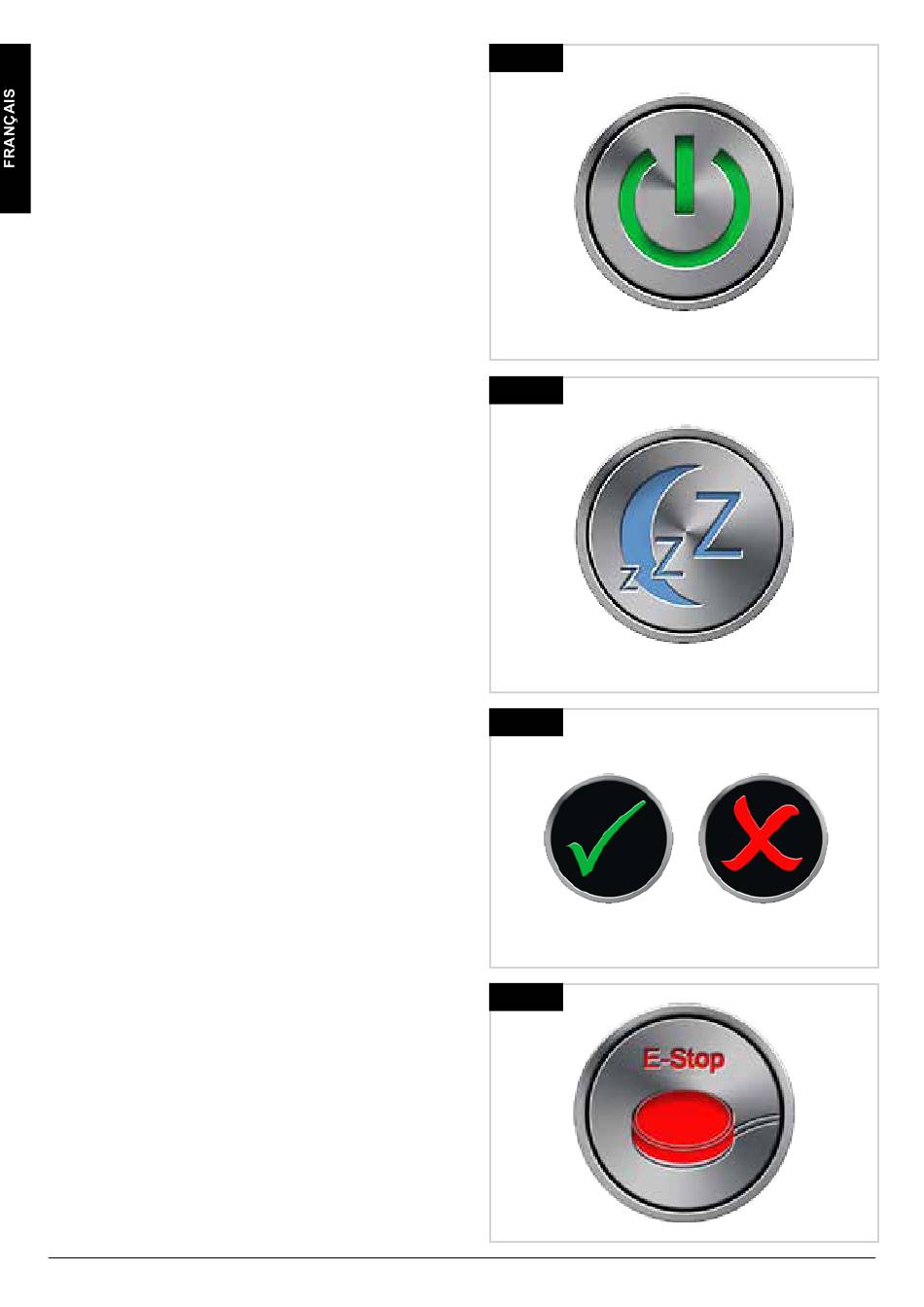

REDÉMARRER (Fig. 19.29).
Lorsque le système de commande doit être redémarré; par
exemple après la reconfiguration d'un module, ce symbole
clignote à l'écran.
VEILLE (Fig. 19.30).
Ce symbole est affiché pendant un court moment, avant que
la R-net n'entre en mode sommeil, (veille).
COCHE ET CROIX (Fig. 19.31).
Ces symboles s'affichent pendant les procédures de
configuration.
•
COCHE
= Procédure ayant été effectuée
correctement.
•
CROIX
= Procédure n'ayant pas été effectuée
correctement.
ARRÊT D'URGENCE (Fig. 19.32).
Si le système de commande est programmé pour le
fonctionnement en conduite verrouillée ou contrôle d'assise, il
est normal qu'un interrupteur d'arrêt d'urgence soit connecté
dans la prise Jack Mode/Profil externe
Si l'interrupteur d'arrêt d'urgence est actionné ou déconnecté,
ce symbole est affiché.
74
Fig. 19.29
Fig. 19.30
Fig. 19.31
Fig. 19.32
