Démarrage
Présentation du produit
Guide d'administration des appliances de sécurité intégrés de la gamme Cisco ISA500

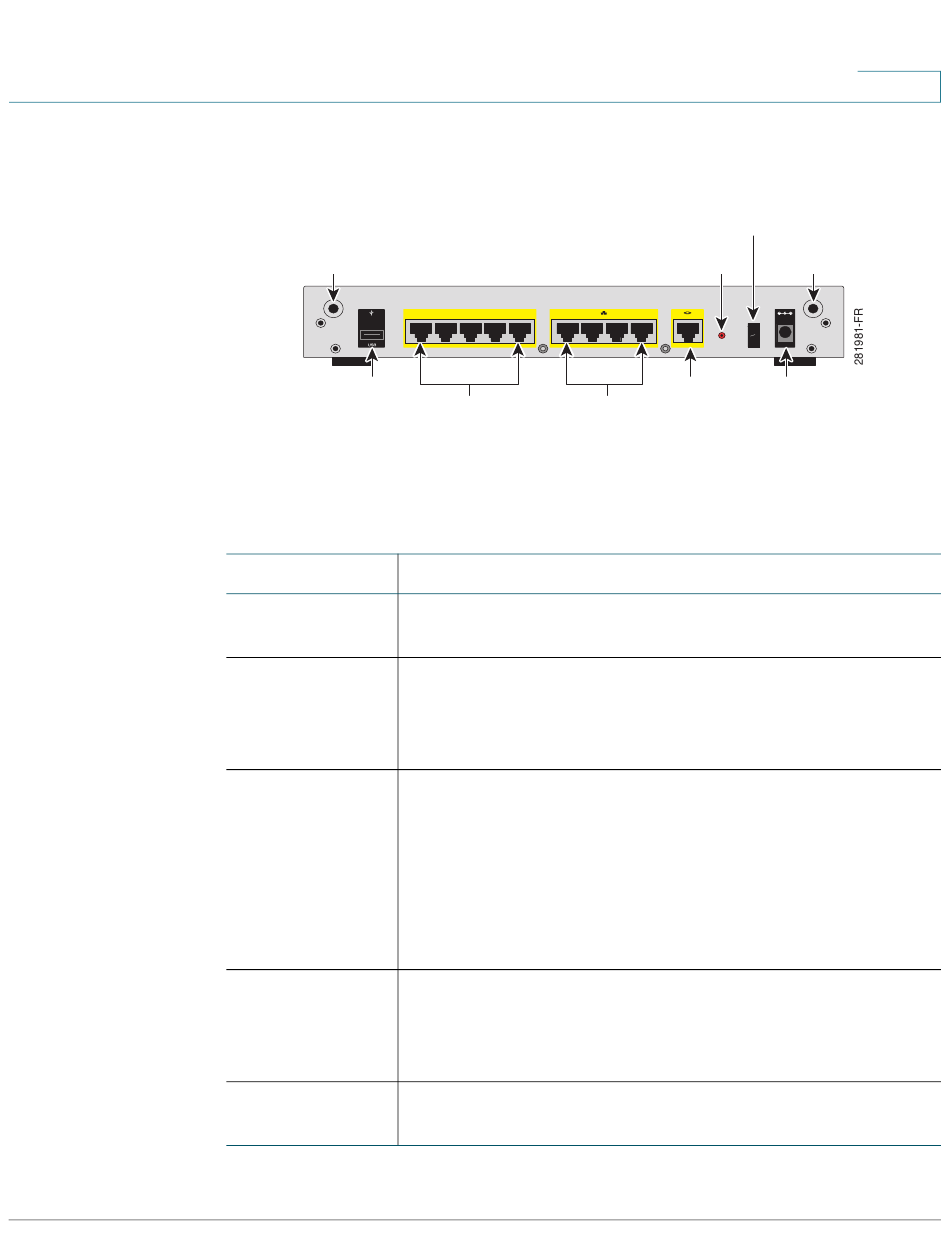

ISA570 et ISA570W : panneau arrière
ANT01
A NT01
Port
USB
Description du panneau arrière
Fonctionnalité
ANT01/ANT02
Port USB
Ports
configurables
Ports LAN
Port WAN
10 9 8 7 6
5
CONFIGURABLE
Ports Ports
configurables
Description
Connecteurs filetés pour les antennes (pour ISA550W et
ISA570W uniquement).
Permet de connecter un périphérique USB à l'appareil.
Utilisez un périphérique USB pour enregistrer et rétablir la
configuration du système ou mettre à jour le
microprogramme.
Peuvent être configurés comme ports WAN, LAN ou DMZ.
Le ISA550 et le ISA550W disposent de 4 ports
configurables. Le ISA570 et le ISA570W disposent de
5 ports configurables.
REMARQUE : Vous ne pouvez configurer qu'un seul port
WAN à la fois. Vous pouvez configurer jusqu'à 4 ports DMZ
en tout.
Connectent les ordinateurs et les autres appareils réseau à
l'unité. Le ISA550 et le ISA550W disposent de 2 ports LAN
dédiés. Le ISA570 et le ISA570W disposent de 4 ports LAN
dédiés.
Permet de connecter l'appareil à un modem câble ou ADSL,
ou à un appareil doté d'une connectivité WAN.
Interrupteur
d'alimentation
Bouton
Reset
1
4 3 2
I
O
L A N RESET
WA N
Prise
Port
d'alimentation
WAN
LAN
1
ANT02
12VDC
A NT02
POWER
