Utilisation d'un té Swagelok
R E M A R Q U E
352
Pour alimenter en gaz plusieurs entrées depuis une seule
source, utilisez un Té Swagelok.
N'associez pas l'air du positionneur de vanne avec l'air de ionisation de
flamme. L'action de la vanne provoquera des perturbations importantes du
signal de détecteur.
Fournitures nécessaires :
• Tube de cuivre pré-conditionné de 1/8 de pouce
• Coupe-tube
• Ferrules avant et arrière et écrous Swagelok de 1/8 de pouce
• Té Swagelok de 1/8 de pouce
• Deux clés plates de 7/16 de pouce
• Bouchon Swagelok de 1/8 de pouce (facultatif)
Coupez le tube à l'endroit où vous souhaitez installer le Té.
1
Raccordez le tube et le Té avec un raccord Swagelok. Voir la
section
Figure
14.
Capuchon
Raccord en Té
Ecrou et ferrules

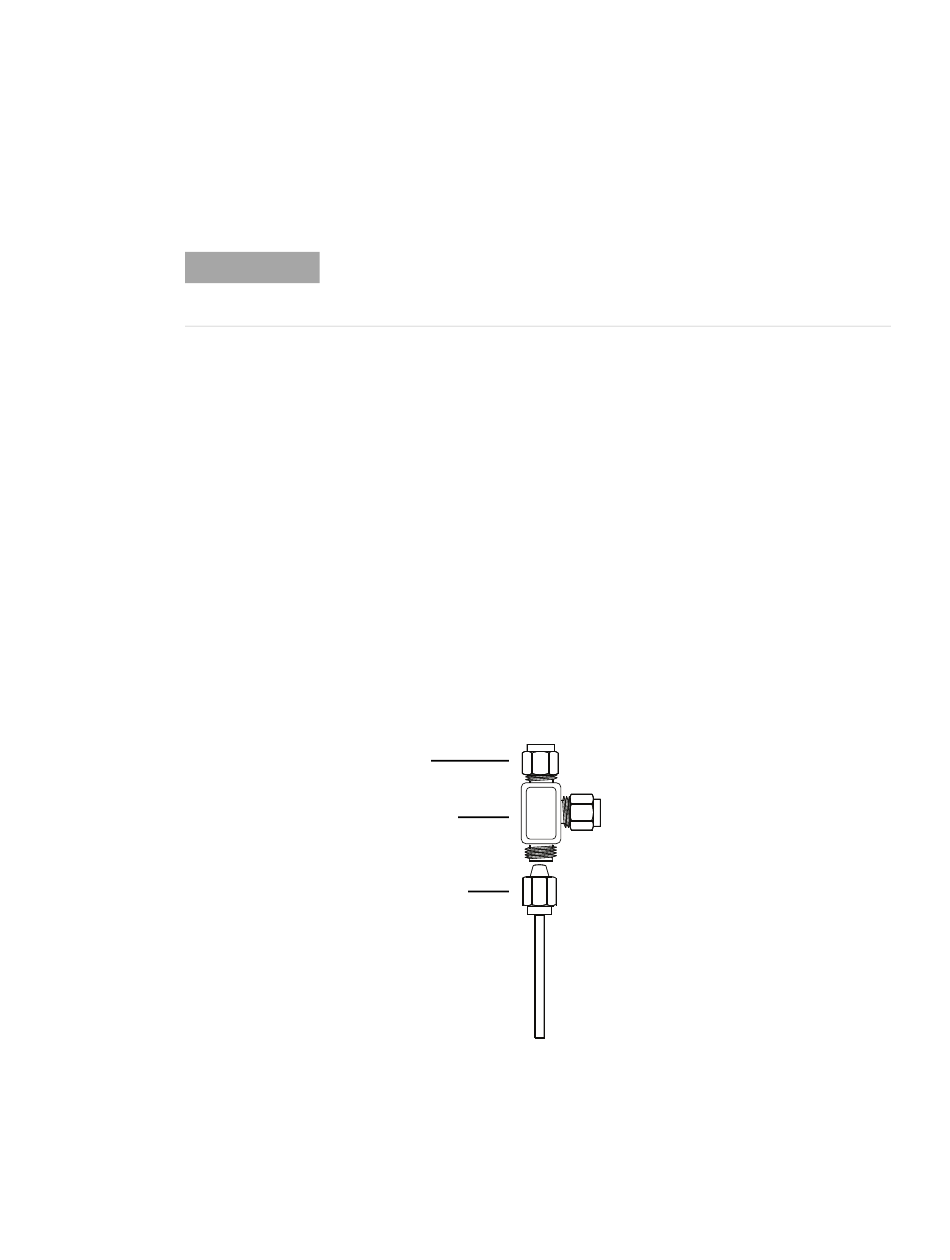

Figure 14 Té Swagelok
Mesurez la distance entre le Té et les injecteurs du CPG.
2
Raccordez le tube en cuivre aux extrémités ouvertes du Té à
l'aide de raccords Swagelok.
