Vue d'ensemble des raccords hydrauliques

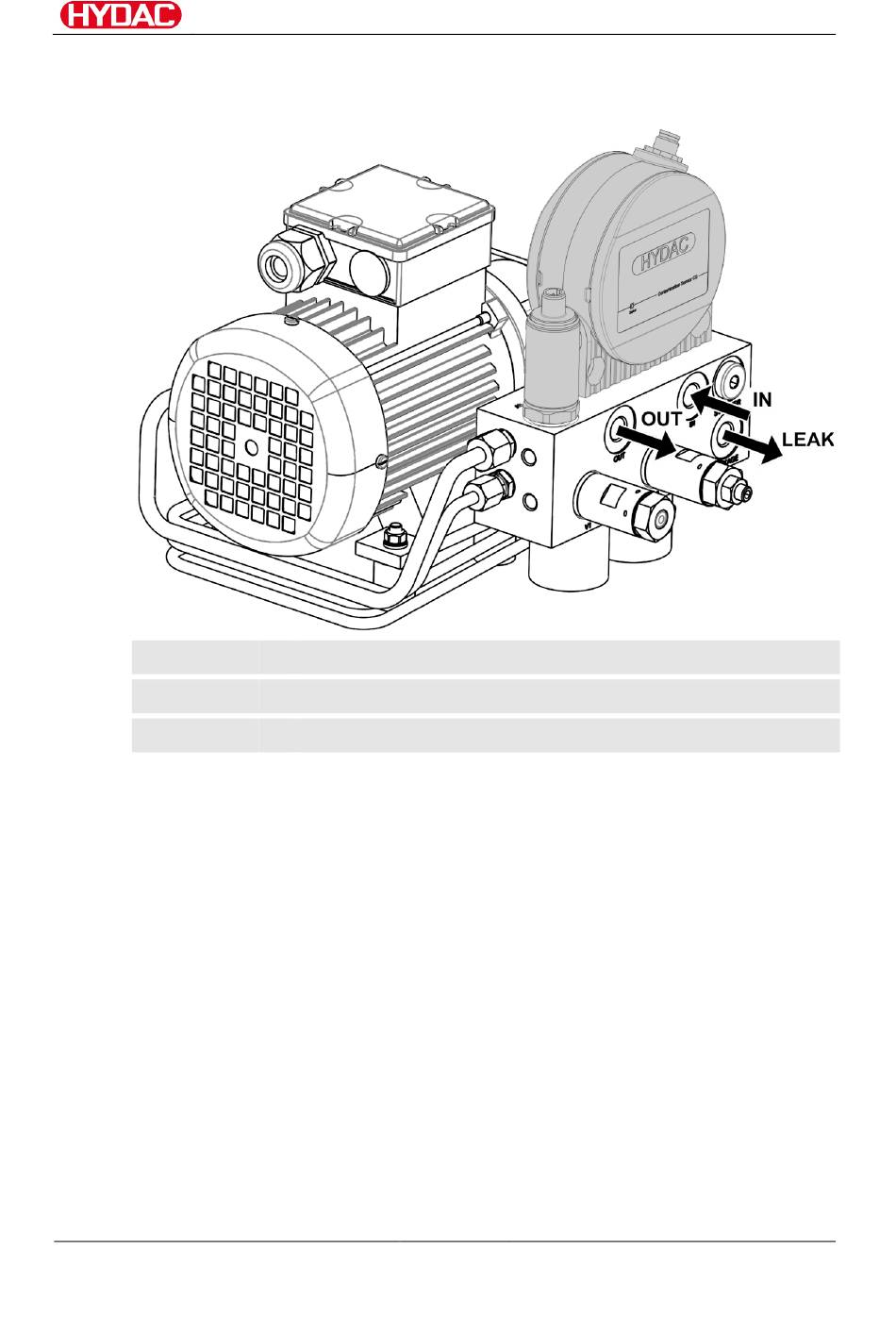

La figure suivante présente les raccords hydrauliques du groupe :
IN
OUT
LEAK
CSM-E
MoWa CSM-E 3911629a fr 2017-12-11.docx
= Raccord d'aspiration
= Raccord de retour
= Raccord d'huile de fuite (option)
