SALICE EvoLift Instructions De Montage page 2

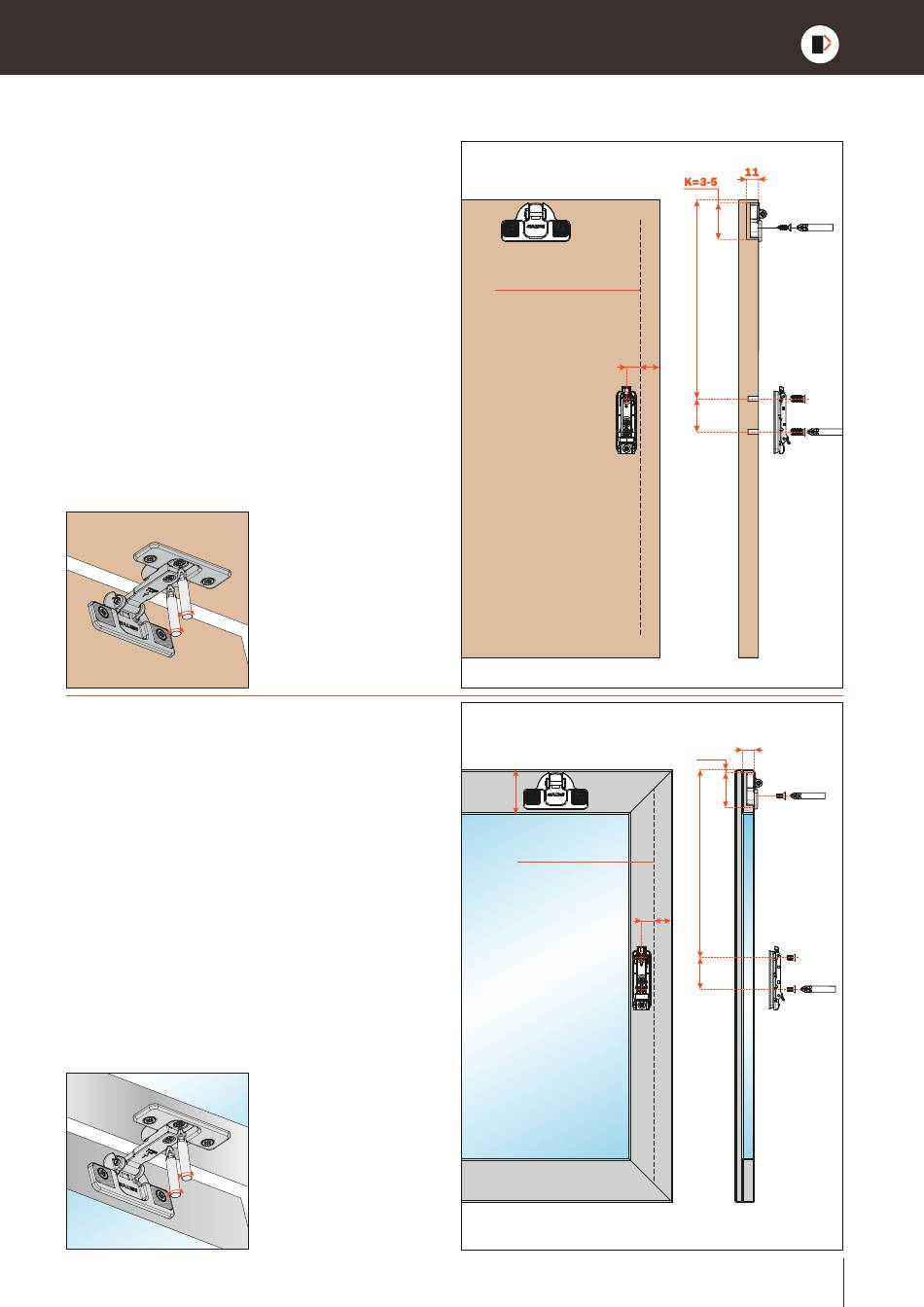

Perçage de la porte inférieure en bois.
Variantes prévues pour la fixation du boîtier :
A = vis à bois entr'axe 48x6 mm
P = vis à bois entr'axe 45x9.5 mm
U = vis à bois entr'axe 52x5.5 mm
B = tourillons entr'axe 48x6 mm
R = tourillons entr'axe 45x9.5 mm
W = tourillons entr'axe 52x5.5 mm
D = recouvrement de la porte sur le côté
Pour le calcul de la valeur B voir le tableau de la page 32.
Porte supérieure
1
2
Porte inférieure
Perçage de la porte inférieure avec profilé
en aluminium largeur min. 45 mm.
Variantes prévues pour la fixation du boîtier :
A = vis à bois entr'axe 48x6 mm
P = vis à bois entr'axe 45x9.5 mm
U = vis à bois entr'axe 52x5.5 mm
D = recouvrement de la porte sur le côté
Pour le calcul de la valeur B voir le tableau de la page 32.
Porte supérieure
1
2
Porte inférieure
1 - Réglage latéral ± 1,5 mm
2 - Réglage vertical ± 1,5 mm
1 - Réglage latéral
2 - Réglage vertical
Côté intérieur du meuble
13 D
45 Min
Côté intérieur
du meuble
13
B
32
11
K=3-5
ø35
B
D
32
31
