EvoLift
- Système pour porte relevable double
Instructions de montage

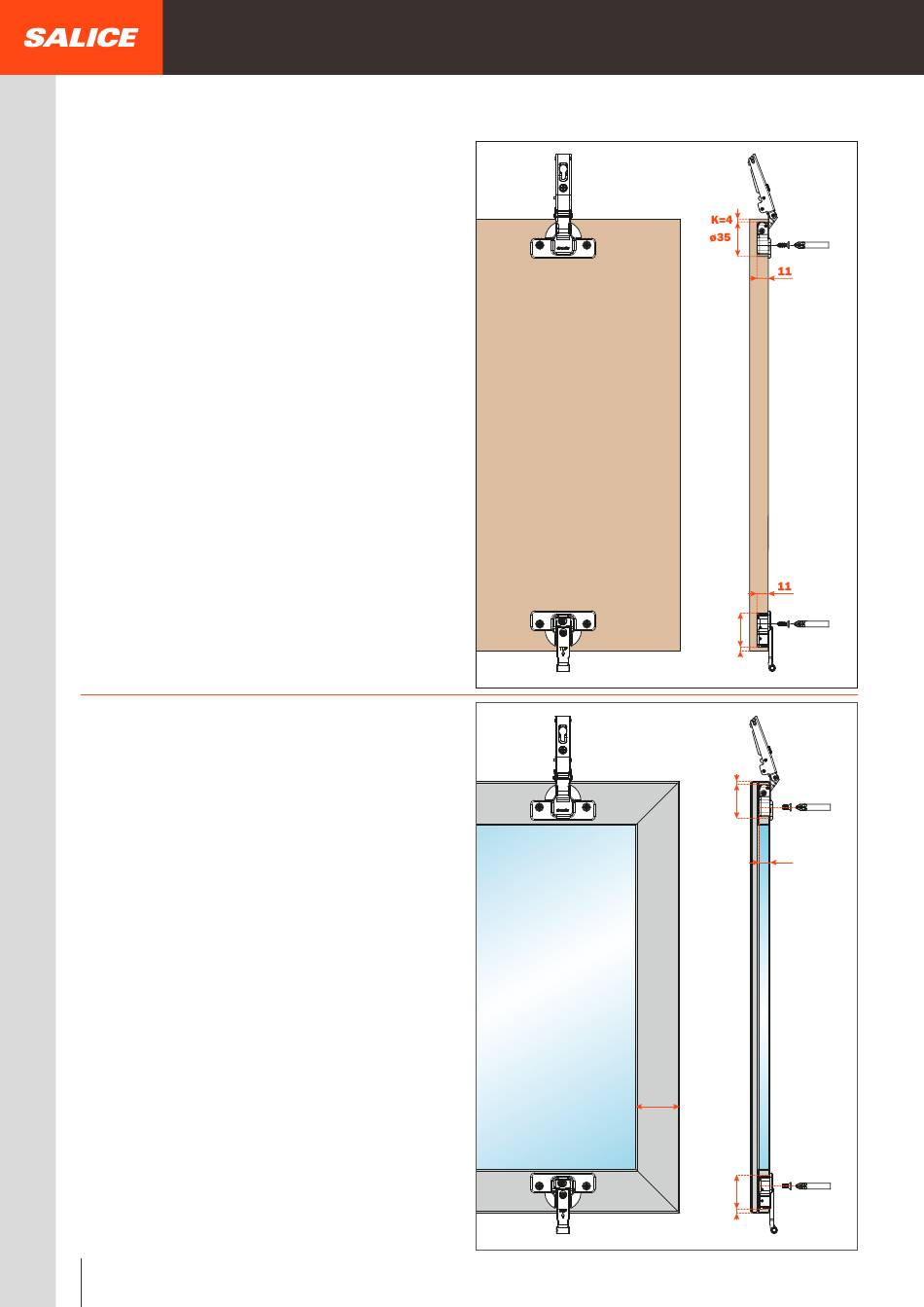

Perçage de la porte supérieure en bois.
Variantes prévues pour la fixation du boîtier :
A = vis à bois entr'axe 48x6 mm
P = vis à bois entr'axe 45x9.5 mm
U = vis à bois entr'axe 52x5.5 mm
B = tourillons entr'axe 48x6 mm
R = tourillons entr'axe 45x9.5 mm
W = tourillons entr'axe 52x5.5 mm
Perçage de la porte supérieure avec profilé
en aluminium largeur min. 45 mm.
Variantes prévues pour la fixation du boîtier :
A = vis à bois entr'axe 48x6 mm
P = vis à bois entr'axe 45x9.5 mm
U = vis à bois entr'axe 52x5.5 mm
30
ø35
K=3-5
K=4
ø35
11
45 Min
ø35
K=3-5
