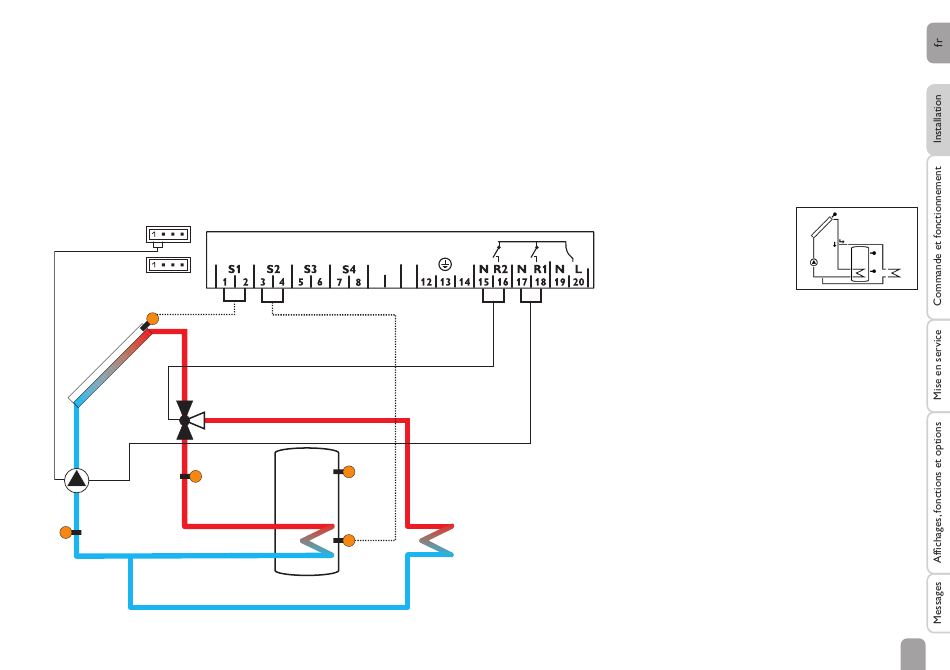

Installation 10 : Système de chauffage solaire standard avec évacuation de l'excès de chaleur
Le régulateur calcule la différence de température entre la sonde capteur S1 et la
sonde réservoir S2. Dès que cette différence est supérieure ou égale à la valeur
d'activation préétablie (DT O), la pompe solaire (R1) se met en marche et le réser-
voir est chauffé jusqu'à ce que sa température atteigne la valeur de désactivation
prédéfinie (DT F) ou sa température maximale (R MX).
Lorsque la température du capteur atteint sa valeur maximale (CMX), le relais 1
active la pompe solaire et le relais 2 la vanne à 3 voies pour transférer l'excès de
PWM 1/2
VFD
S1
R2
S4 / VFD / TDEP
R1
S4 / VFD / TRET
chaleur à une source froide. Pour des raisons de sécurité, l'évacuation de l'excès
de chaleur a lieu tant que la température du réservoir est inférieure à la valeur de
désactivation de sécurité non modifiable (95 °C [200 °F]).
Les sondes S3 et S4 peuvent être connectées en option. S3 peut également s'utiliser
comme sonde de référence de l'option arrêt d'urgence du réservoir (ORLI).
Lorsque l'option bilan calorimétrique (OCAL) est activée, les sondes S4 et VFD
s'utilisent comme sonde de départ ou de retour.
VBus
9 10
S3 / TSR
S2
