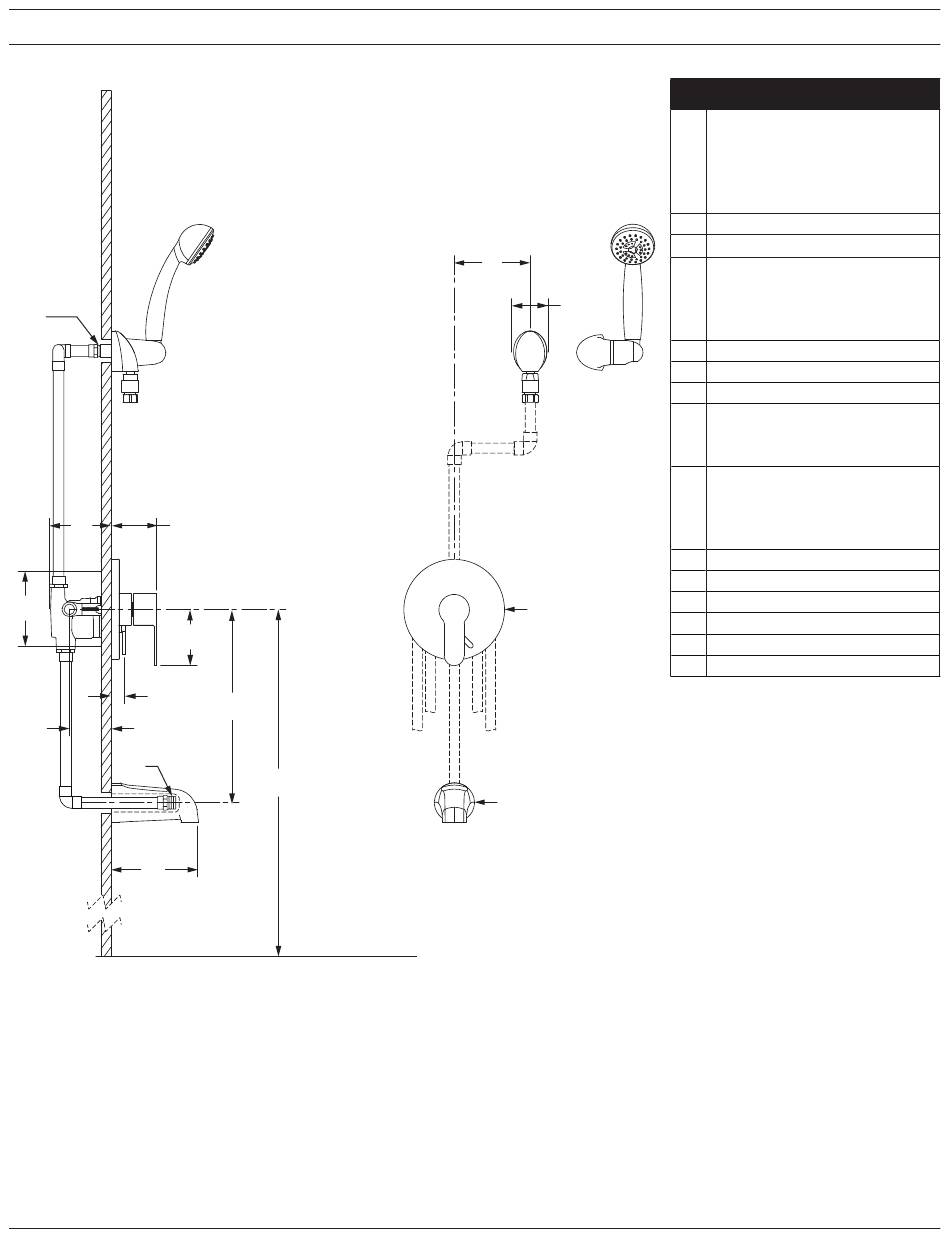

Dimensiones
A A
B B
C C
D D
E E
F F
H H
I I
K K
Notas:
1) Todas las dimensiones medidas desde la instalación empotrada nominal (ver H como referencia).
2) Las dimensiones están sujetas a cambios sin previo aviso.
G G
J J
PISO
PISO
L L
M M
N N
O O
7
Medidas
La rosca macho
NPT de 1/2" debe
A
estar empotrada
a 1/4" (6 mm)
de la pared terminada
B
3-1/2", 89 mm
C
2-7/8", 73 mm
Tamaño de los orificios
de la válvula para ducha
D
Mín. Ø 3", 76 mm
Máx. Ø 4", 102 mm
E
3-1/2", 89 mm
F
7/8", 22 mm
G
12", 305 mm
Empotrado
H
2 3/8" ± 1/2",
60 mm ± 13 mm
La rosca macho
NPT de 1/2" debe
I
sobresalir 4" (102 mm)
de la pared terminada
J
Ref. 32", 813 mm
K
5-1/2", 140 mm
L
6", 152 mm
M
2-1/8", 54 mm
N
Ø 6-3/8", 162 mm
O
Ø 2-1/2", 64 mm
