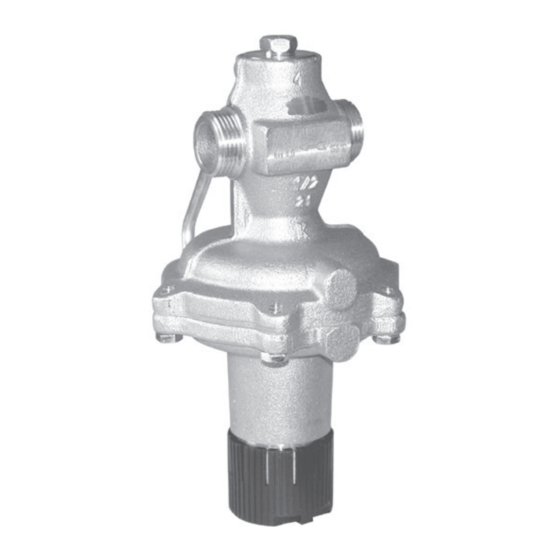

- Page 1 Régulateur de pression différentielle Type 45-6 Fig. 1 · Type 45-6 (0,1 à 1 bar, DN 15) Notice de montage et de mise en service EB 3226 FR Edition Mars 2008...
-
Page 2: Table Des Matières
Dimensions et poids ......10 Remarque ! Cette notice EB 3226 FR fait référence au régulateur type 45-6 fabriqué à partir de juillet 2005 (0075; voir plaque signalétique). - Page 3 Consignes de sécurité Consignes de sécurité générales Les régulateurs de pression différentielle doivent être montés et mis en service par du personnel compétent et familiarisé avec le montage, la mise en service et le fonctionnement de l’appareil. Veillez à ce qu’employés ou tiers ne soient pas exposés à...
-
Page 4: Conception Et Fonctionnement
15 ...25 1.2 Bouchon 32 ...50 15...25 3.1 Clapet 32...50 3.3 Bague filetée 32...50 Type 45-6 15...32 avec corps taraudé Bouton de consigne 40...50 Plage (0,1 à 1 bar / (DN 40/50) DN 15 à 32) Conduite d’impulsion représentée tournée. -
Page 5: Montage
(6.1) qui déplace le clapet en s’op- posant à la force de ressorts de réglage (8). Un filtre à tamis (par exemple le type 1NI SAMSON) doit impérativement être placé La force des ressorts, et par conséquent la en amont du régulateur de pression diffé- consigne, est modifiée en tournant le bouton... -
Page 6: Vannes D'arrêt, Manomètres
Manipulation 3.2 Réglage de la consigne Bien veiller à ce qu’il y ait un dégagement suffisant pour le démontage du filtre à Le réglage de la pression différentielle sou- tamis. haitée s’effectue par précontrainte des res- sorts du dispositif de consigne (10) ou du 2.3 Vannes d’arrêt, manomètres bouton de consigne (12). -
Page 7: Entretien
Attention ! Les ressorts de réglage sont précon- et préparer un dispositif de démontage, ou traints. Prendre les mesures nécessaires et pré- utiliser le dispositif de démontage SAMSON parer un dispositif de démontage, ou utiliser le 9129-2747. dispositif de démontage SAMSON 9129-2747. -
Page 8: Diagnostics D'erreur
Diagnostics d’erreur Diagnostic Origine éventuelle Réparation Vanne trop grande pour la Recalculer le K et contacter SAMSON. fonction régulation Démonter la vanne et nettoyer le siège et Siège et clapet non le clapet. Si nécessaire, échanger le clapet La pression étanches... -
Page 9: Description De La Plaque Signalétique
Description de la plaque signalétique Description de la plaque Demande de renseignements signalétique Pour toute demande de renseignements, veuillez préciser : Le type et le diamètre nominal de l’appa- reil Si les raccordements sont filetés ou à bri- Le numéro de série La pression amont et la pression aval Le débit en m Si un filtre à... -
Page 10: Dimensions Et Poids
Dimensions et poids Dimensions et poids Type 45-6 bouton de consigne Type 45-6 avec raccordements Type 45-6 avec corps à brides avec graduation et embouts à souder, DN 40/50 (exécution standard) Raccordements avec Avec brides raccords à visser Fig. 6 · Dimensions... - Page 11 Dimensions et poids Diamètre nominal DN Ø d intérieur du tube 21,3 26,8 32,7 Raccordement D G 3/4 G 1 1/4 G 1 3/4 G 2 1/2 Clé Longueur L Hauteur H Hauteur H1 Hauteur H2 Hauteur H3 Diamètre D Embouts à...
- Page 12 SAMSON REGULATION S.A. Succursales à : 1, rue Jean Corona · BP 140 Paris (Rueil-Malmaison) · Marseille (La Penne sur Huveaune) F-69512 VAULX EN VELIN CEDEX Mulhouse (Cernay) · Nantes (St Herblain) Tél. +33 (0)4 72 04 75 00 Bordeaux (Mérignac) · Lille · Caen...
