6 Raccordement électrique
Risque d'écrasement lors de la remise en place des leviers de sécurité
Les leviers de sécurité se referment très rapidement et avec beaucoup de force.
• Appuyez sur les leviers de sécurité de la plaque à bornes pour le câble AC uniquement avec les pouces.
• Ne saisissez pas toute la plaque à bornes destinée au câble AC.
• Ne passez pas les doigts sous le levier de sécurité.
Procédure :
1. Actionnez le levier des bornes AC1 ou AC2 vers le haut.

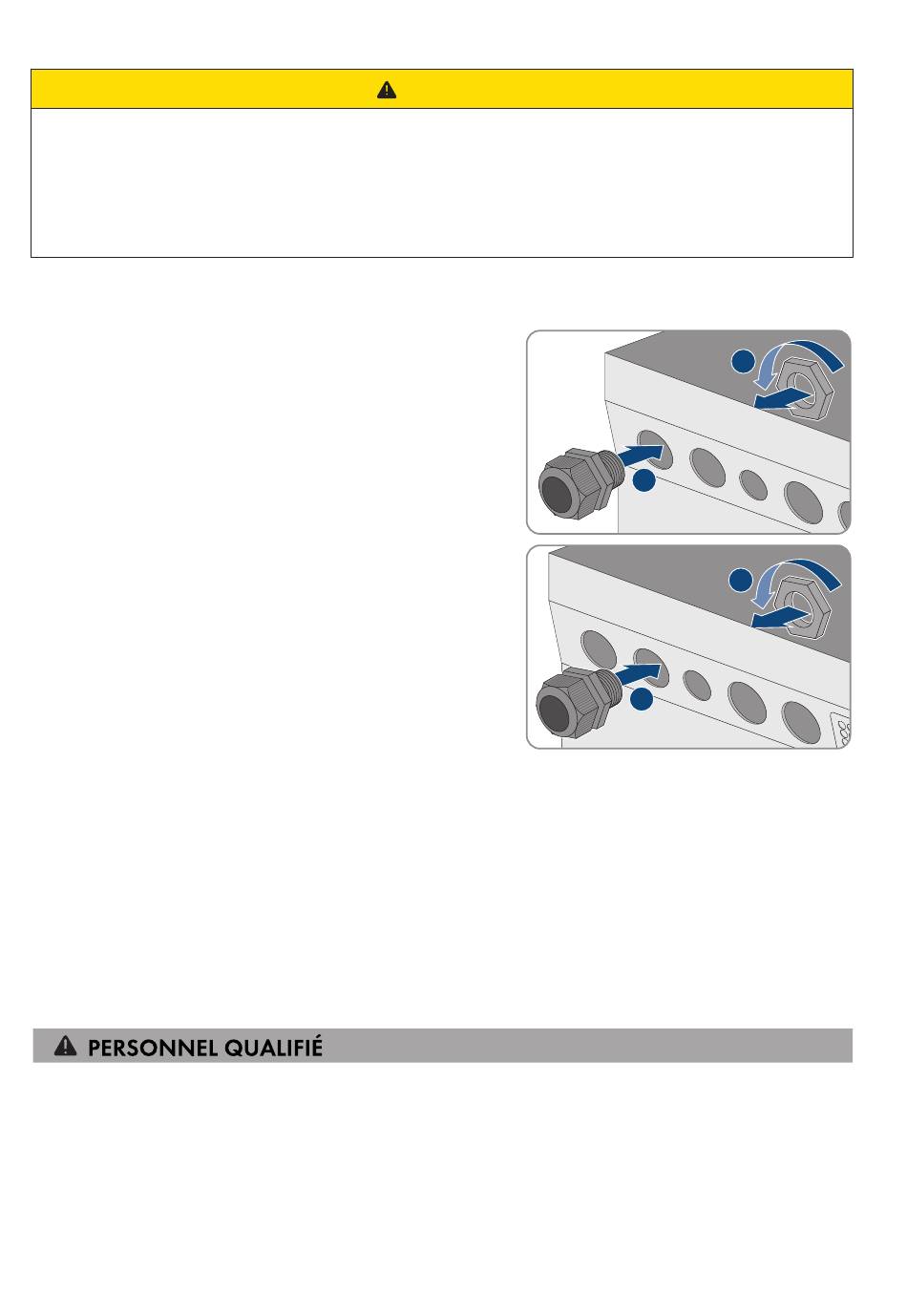

2. Si vous raccordez le câble au raccordement AC1, fixez le presse-
étoupe M25 avec le contre-écrou à l'ouverture de boîtier AC1
(couple de serrage : 7 Nm).
3. Si vous raccordez le câble au raccordement AC2, fixez le presse-
étoupe M25 avec le contre-écrou à l'ouverture de boîtier AC2
(couple de serrage : 7 Nm).
4. Retirez la gaine du câble et dénudez 13 mm sur tous les conducteurs isolés.
5. Faites passer le câble dans le Sunny Island par le presse-étoupe.
6. Raccordez les conducteurs isolés aux bornes AC1 Loads/SunnyBoys ou AC2 Gen/Grid :
• Enfichez le conducteur de neutre jusqu'en butée dans la borne N ou NTT, puis baissez le levier.
• Enfichez le conducteur de phases jusqu'en butée dans la borne L, puis baissez le levier.
7. Raccordez le conducteur de protection (voir chapitre 6.6.3, page 64).
8. Assurez-vous que l'insert d'étanchéité du presse-étoupe est placé correctement.
9. Serrez l'écrou-raccord du presse-étoupe (couple de serrage : 4 Nm).
6.6.3
Raccordement du conducteur de protection
Le Sunny Island doit être relié au potentiel de terre par l'intermédiaire d'un conducteur de protection sur le
raccordement AC1 ou AC2. La section du conducteur de protection doit être d'au moins 10 mm². Si la section est
inférieure, un conducteur de protection supplémentaire doit relier le Sunny Island au potentiel de terre.
La mise à la terre supplémentaire est réalisée dès lors que le Sunny Island possède déjà une mise à la terre
supplémentaire en raison de la présence d'une batterie mise à la terre (voir chapitre 6.4 « Raccordement du
conducteur de protection avec une batterie mise à la terre », page 36).
64
SI44M-80H-13-BE-fr-12
ATTENTION
SMA Solar Technology AG
