6. Fixez la bague et la fixation au tube dans la par-
tie supérieure du pied et serrez légèrement
l'assemblage avec la clé de serrage.
7. Faites passer les extrémités de la fixation dans
les encoches de la partie métallique de la cym-
bale inférieure puis tirez avec la force la bague
vers le bas et serrez-la avec la clé.
* S'il y a du jeu au niveau de la bague, la cymbale inférieure du
charleston risque d'être instable; elle peut alors trembler ou
tourner et ne pas fonctionner convenablement.
* Après un usage intensif, le socle de feutre (ou caoutchouc) sur
lequel repose la cymbale inférieure est comprimé et peut désta-
biliser la cymbale. Dans ce cas, desserrez le boulon de la bague
et répétez l'étape 7.

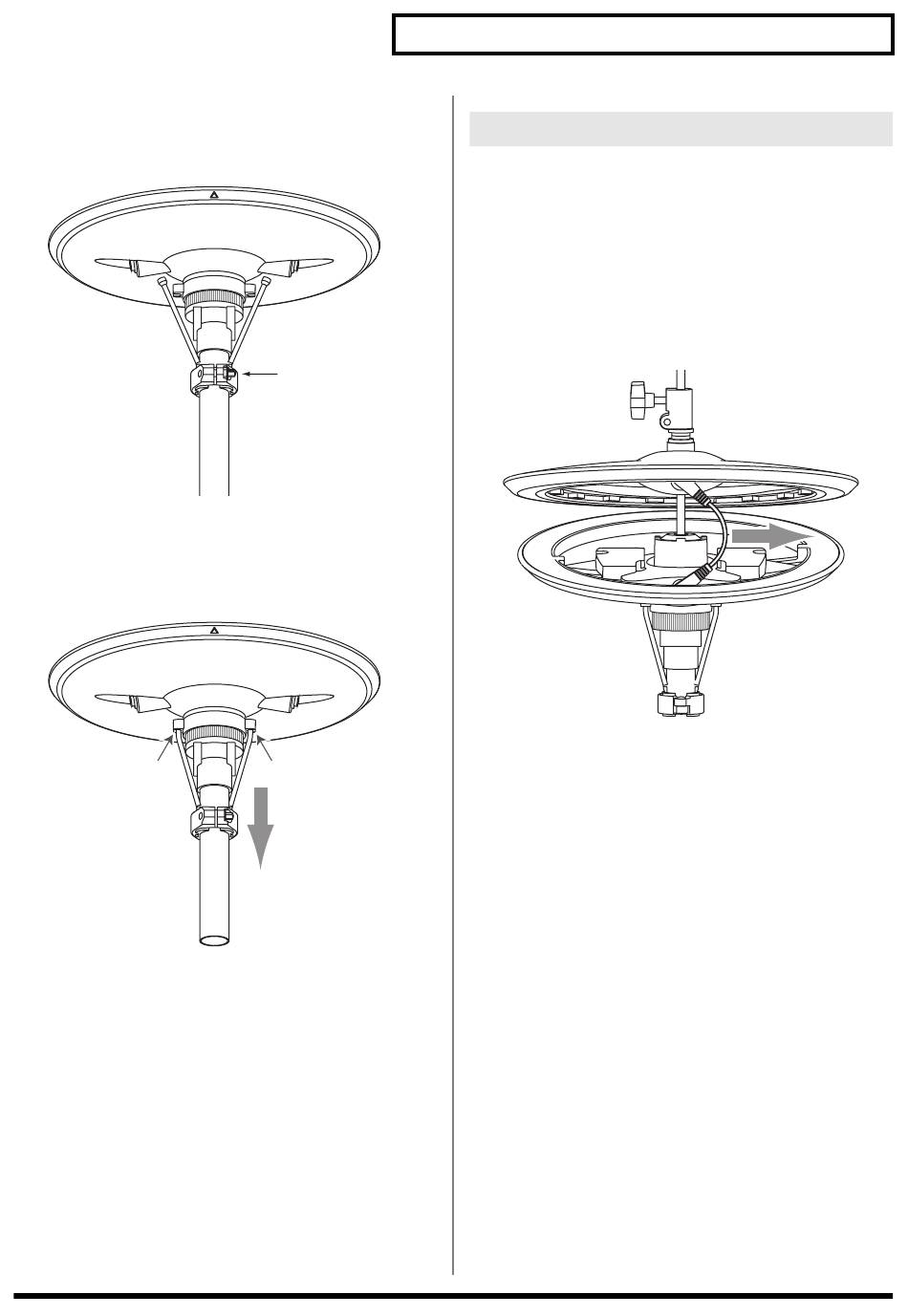

Serrez légèrement
Tirez vers le bas et
serrez
Montage du charleston sur le pied

(3) Montage de l'ensemble

1. Placez l'assemblage de la cymbale supérieure
sur le pied en faisant passer la tige de cymbale
dans l'orifice de la cymbale.
Orientez le logo "Roland" du côté opposé au batteur.
2. Utilisez le câble de liaison pour relier les prises
LINK des cymbales inférieure et supérieure.
3. Pliez doucement le câble avec les doigts.
* Vérifiez que les cymbales supérieures et inférieures se ferment
sans problème.
