Svenska
Separat matning!
Värmepump och styrning ska alltid strömförsörjas separat.
CTC EcoZenith I 550
CTC EcoZenith version 3 finns i två olika utföranden. En tidigare variant
med endast en kommunikationsport och en senare variant med tre
kommunikationsportar. Den senare har tillverkningsnummer från och med:
Tillv nr
7250-1222-0139
7250-1222-0169
7250-1222-0172
SE
7250-1222-0172
I det senare utförandet behövs det en CTC Converter till varje värmepump av
version 4.
1.

Version 3 och 4

CTC Converter "översätter" styrningen från Version 3 (V3) till
värmepump version 4 (V4).
Version 3 (V3)
Gemensamt för version 3 (V3) är att dessa har styrning med "OK"-knapp.
Se bild 1 till höger.
Dessa styrande modeller är CTC EcoEl V3, CTC EcoZenith 550,
CTC EcoLogic V3
Version 4 (V4)
Gemensamt för version V4 är att dessa har styrning med display. Se bild 2 till
höger.
Dessa värmepumpar är: CTC EcoAir 406, 408, 410, 415, 420 och
CTC EcoPart 406, 408, 410, 412, 414, 417,
1.1

En eller 3 kommunikationsplintar

De första produkterna av CTC EcoZenith 550, CTC EcoLogic V3 och
CTC EcoLogic EXT hade endast en kommunikationsplint för att styra upp till
3 värmepumpar.
De senare produkterna av CTC EcoZenith 550 och CTC EcoLogic EXT har
tre kommunikationsplintar för att styra upp till 3 värmepumpar.
8 CTC Converter
Art nr Modell
583700001 CTC EcoZenith I 550 3x400V
584892001 CTC EcoZenith I 550 3x230V
584890001 CTC EcoZenith I 550 BBR
584893001 CTC EcoZenith I 550 1x230V

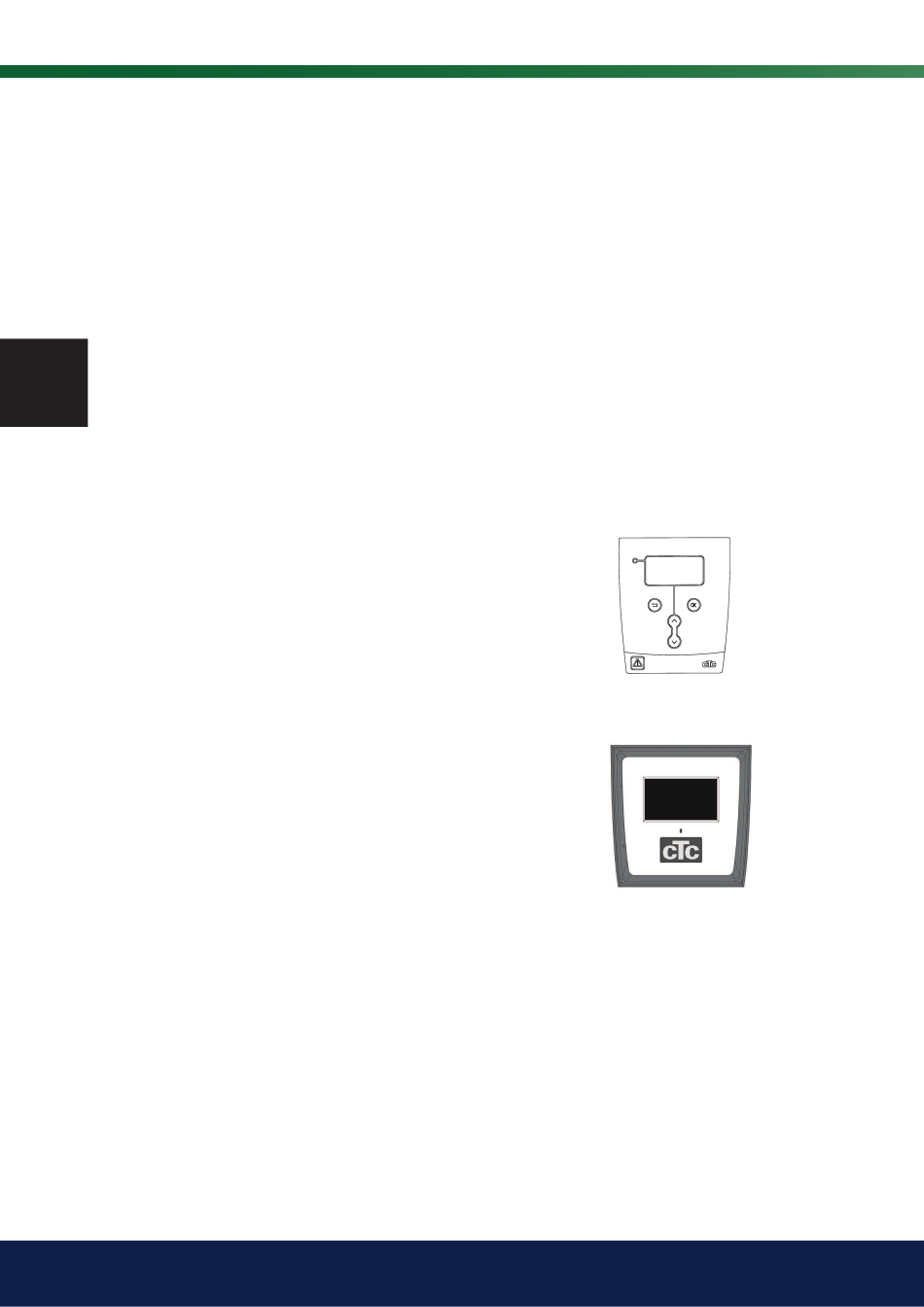

Bild 1. V3 display
Bild nr.2. V4 display
