3. Installation

Öppna styrenheten och montera förskruvningarna i lådans bottendel. Placera
bottendelen på plats.
Dra kablarna, Strömförsörjning 240V AC, Kommunikation värmepump
Svagström och Kommunikation Panna 240V AC.
Avlägsna 18 cm av manteln på kablarna. Klipp bort skärmen, (denna ska
anslutas i en värmepump).
SE
Trä över isolerslangar på respektive kablar.
ON = Terminerad
!
Vidrör inte kretskortets komponenter. Kretskortet
kan skadas av statisk uppladdning

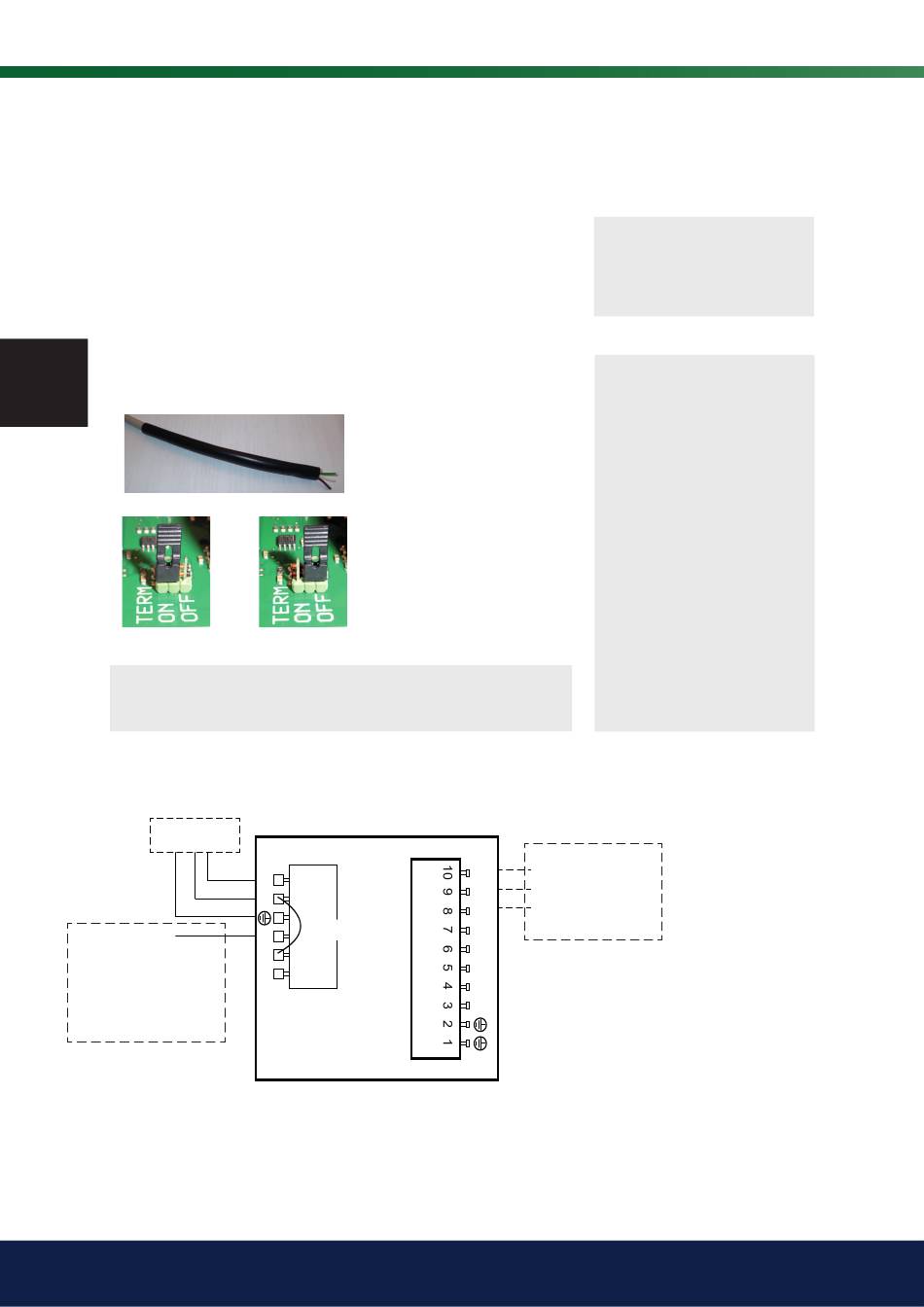

3.1 CTC EcoLogic och CTC EcoZenith i550 med en

kommunikationsplint

Elcentral
Com
CTC EcoLogic V3
CTC EcoLogic EXT
CTC EcoZenith i550
tidigt utförande
10
CTC Converter
Anslut kablarna till de 2
kopplingsplintarna.
Kontrollera att termineringsbygeln
i convertern sitter i läge
terminerad (ON)
OFF = Ej terminerad
L1
N
Bygling
4
5
6
CTC Converter
Stäng av
!
arbetsbrytaren
före installation av
CTC Converter.
OBS! Laddpumpen
till CTC EcoAir 400
!
får inte strömmatas
från pannan
(EcoEl v3,
Ecologic v3 och
EcoZenith i550 v3).
Laddpumpen
måste styras/
strömmatas från
CTC EcoAir 400,
se manual för
EcoAir 400.
Om detta inte
efterföljs finns risk
för allvarlig skada på
värmepumpen!
Brun
A
CTC
Vit
Värmepump
B
Grön
G
S
A
B
G
S
