3.6 Instellen van bypass
Optimale werking van de warmtepomp gebeurt wanneer de koel gasdruk 22 2 bar is.
Deze druk kan afgelezen worden van de drukmeter naast het controlepaneel van de warmtepomp. Onder deze
condities is de water doorstroming door het apparaat dan ook optimaal.
Opmerking: Werking zonder een bypass of met een onjuiste bypass instelling kan resulteren in sub-optimale
warmtepomp werking en mogelijk de warmtepomp beschadigen, wat de garantie ongeldig maakt.

3.7 Elektrische verbinding

Opmerking: Alhoewel de warmtepomp elektrisch geïsoleerd is van de rest van het zwembadsysteem, voorkomt
dat alleen de doorvoer van elektrische stroom naar of van het water in het zwembad. Aarding is nog steeds nodig
voor bescherming tegen kortsluiting in het apparaat. Zorg altijd voor een goede aarding verbinding.
Voor het aansluiten van het apparaat, verifiëer dat het stroomvoltage overeenkomt met het werk voltage van de
warmtepomp.
Het wordt aanbevolen om de warmtepomp te verbinden met een circuit met een eigen zekering of circuit
onderbreker (langzaam type; graad D) en om goede bedrading te gebruiken .
Verbindt de elektrische draden met het terminalblok gemarkeerd ' POWER SUPPLY '.
Een tweede terminalblok gemarkeerd 'WATER PUMP ' is gelokaliseerd naast de eerste. De filterpomp (max. 5 A /
240 V) kan hier met het tweede terminalblok verbonden worden. Dit zorgt ervoor dat de filterpomp verwerking
gecontroleerd wordt door de warmtepomp.
Opmerking: In het geval van 3-fase modellen, kan verwisseling van twee fases veroorzaken dat de elektrische
motoren in de tegengestelde richting draaien, wat tot schade kan leiden. Om deze reden, heeft het apparaat een
ingebouwde bescherming die het circuit verbreekt als de verbinding niet correct is. Als de rode LED boven dit
veiligheidsapparaat oplicht, moet u de verbindingen van twee van de fasedraden verwisselen.

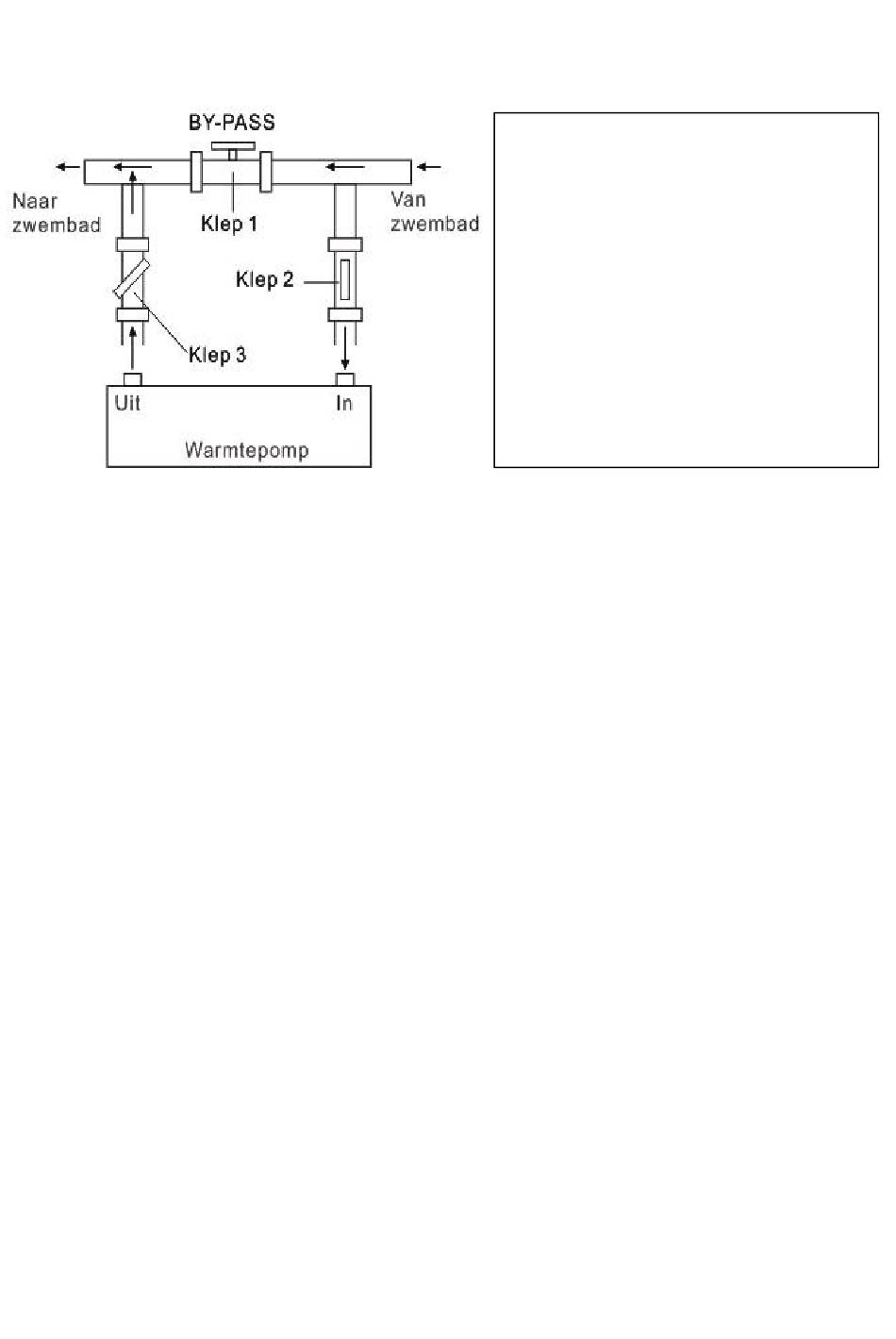

Gebruik de volgende procedure om de
bypass bij te stellen:
• Open de drie kleppen voledig
• Sluit klep 1 langzaam tot de waterdruk
is verhoogd met ongeveer 100 to 200 g
• Sluit klep 3 ongeveer halverwege om
de gasdruk bij te stellen in het koelsysteem
• Als het scherm "AAN" aangeeft of fout
code EE3 , sluit stap voor stap klep 2, om
de water toevoer te verhogen en stop
wanneer de code verdwijnt.
- 72 -
