3- Insérer correctement la pièce dans l'ouverture de la pince 5C (10) Tourner la
manivelle (9) afin que l'arbre (11) effectue le serrage de la pièce.
4- Serrez la vis de réglage (6) retirer la goupille (3) et tourner l'axe (*) pour
verrouiller le serrage. Maintenant il est possible commencer l'usinage de la pièce.
5- Lorsque l'usinage de la pièce est terminé, desserrez la vis de réglage (6) et retirez
la goupille (3), tournez l'arbre (8) faisant tourner la pièce à l'angle requis puis
insérez la goupille(3) dans le trou correspondant et répétez l'étape (4) jusqu'à que
la pièce soit terminé.

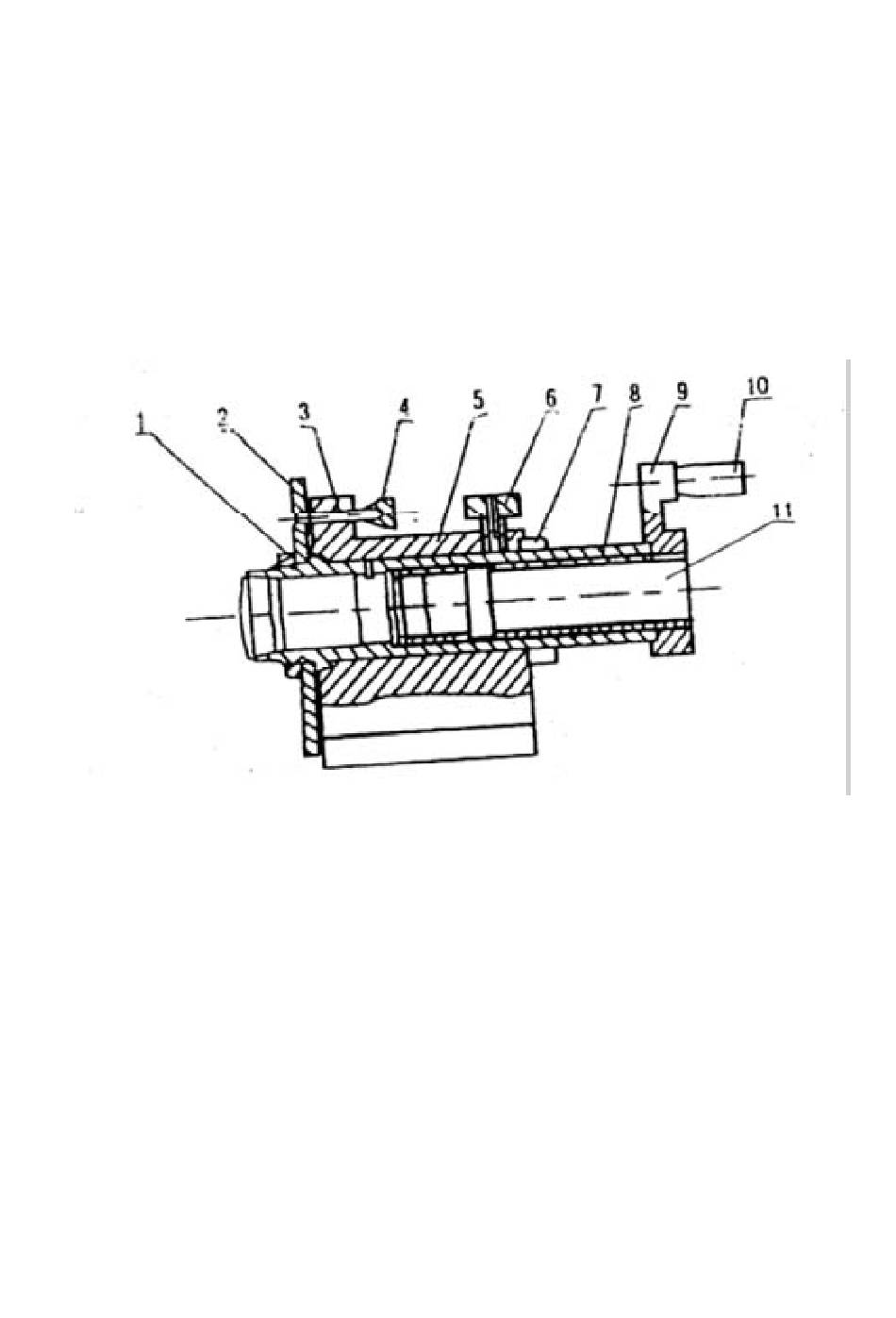

1. écrou de verrouillage
2. calibre
3. goupille
4. bouton
5. base
6. vis de réglage
7. anneau de blocage
8. axe
9. manivelle
10. poignée
11. broche
2
