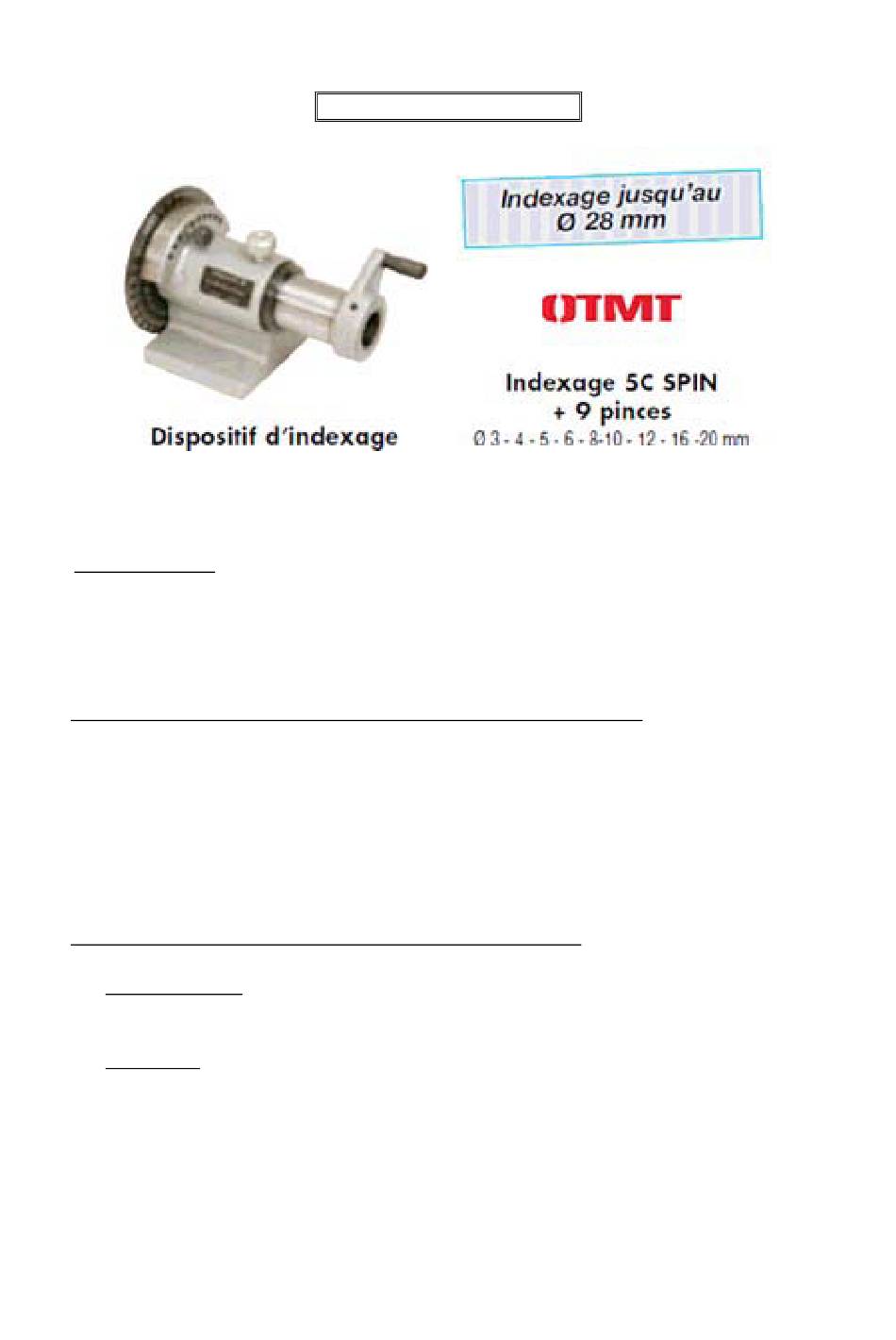

OTMT 5C SPIN Notice D'instructions

1- APPLICATION
l'indexeur est l'un des accessoires importants pour des machines-outils telles que
l'affûtage, le fraisage, et la rectification, à l'aide de cette unité, les machines-outils
pourront accomplir de multiples opérations comme l'usinage de diverses pièces angulaires
et le contrôle précis des pièces.
2- SPECIFICATION DE BASE ET PARAMETRES TECHNIQUES
- Taille d'axe centrale
- Degré minimum d'indexation
- Exactitude d'indexation
- Parallélisme axe de la broche
- Concentricité
- Autres dimensions L x l x h
3- SCHEMA DETAILLE ET OPERATIONS PRINCIPALES
Schéma détaillé
Référez vous à l'illustration
Opérations
1- (1) lâcher la vis de réglage (6) et retirer la goupille (3), tourner alors l'axe (8) et le
vernier afin d'aligner le « O » (2) du vernier et le « O » de la base, puis remettre la
goupille en place (3)
2- La face avant de la broche (8) est prévue pour recevoir une pince 5C pour le
serrage d'une pièce à usiner. Il faut donc sélectionner une pince 5C adaptée au
diamètre de la pièce à usiner. Ensuite introduire la pince dans le logement de la
broche (10). Tourner la manivelle (9) afin que l'arbre s'enjambe (11) à la partie
filetée de la pince 5C.
NOTICE D'INSTRUCTIONS
70mm
1°
±4'
0.02mm
0.02mm
35x110x134
