Version Pour Mesure Extractive - SICK TRANSIC151LP Manuel D'utilisation

2
DESCRIPTION PRODUIT
2.3.2

Version pour mesure extractive

14
M A N U E L D ' U T I L I S A T I O N | TRANSIC151LP

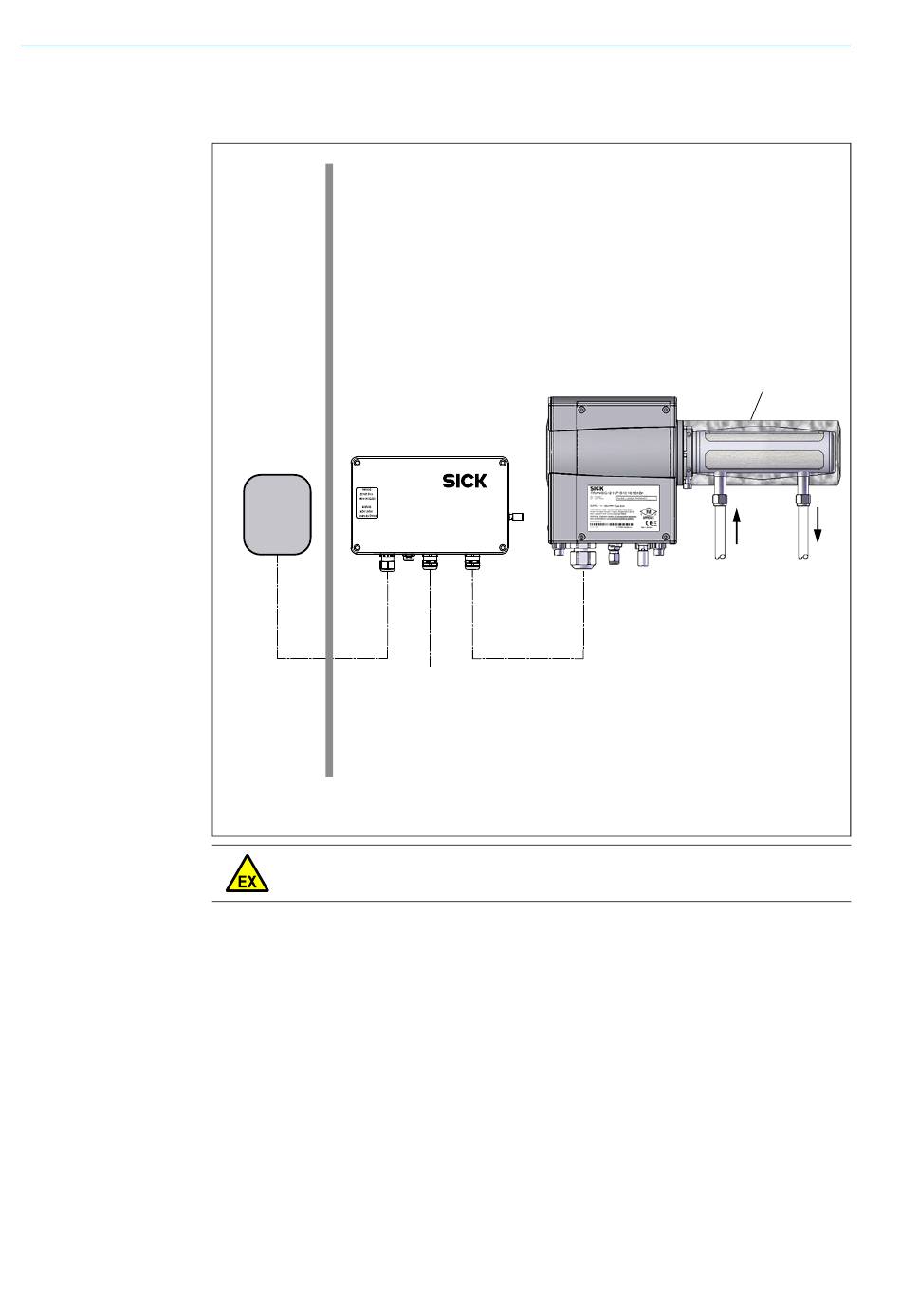

Fig. 3 : TRANSIC151LP-C avec cellule d'échantillonnage de gaz et support mural
Zone non Ex Environnement
Zone : 1/21
0 : 2 ... 21 % Vol.
2
T : −20 ... +60 °C
p : 0,8 ... 1,1 bar (a).
Unité d'alimentation
24 V CC
PELV
(TBTP)
Tension :
CC 24 V TBTP
Um : 60V
Ex e M20 x 1,5
2 x 1,5 mm 2
2 x 1,0 mm 2
Dépend de la
longueur du
câble.
d : 5 ... 9 mm
AVERTISSEMENT : en cas de câblage non conforme, la certification Ex disparaît
▸
Respectez les exigences sur le câblage,
TRANSIC151LP
TSA151
Sortie analogique/ Liaison TSA151 avec TRANSIC151LP
binaire Ex ib M20 x 1,5
Ex ib M20 x 1,5 3 x 2 x 0,5 mm
2 x 2 x 0,5 mm 2 d : 7 ... 12 mm
torsadé, blindé L : 0,5 ... 5 m (câbles plus longs non autorisés)
d : 7 ... 12 mm Blindage raccordé des deux côtés sur le presse-étoupe
CEM du boîtier.
Environnement mesure (dans la
cellule de gaz)
Zone : 0/21
0 : 0 ... 21 % Vol
2
T : −20 ... +80 °C
p : 0,8 ... 1,4 bar (a).
PS : 10 bar(g)
V : 0.28 L
DN : 50 ... 65 mm (2" ... 3")
Cellule échantillonnage gaz
Conduite de
gaz venant du
procédé
2 torsadé, blindé
voir «Raccordements», page
8015386/ZWT0/V1-3/2020-06 | SICK
Sujet à modification sans préavis
Sortie gaz
(retour vers le
procédé)
27.
