ABB CS1000BRVE Guide De Référence

ABB Entrelec
10, Rue Ampère
69680 Chassieu, FRANCE
Tel : +33 (0)4 72 22 17 22
Fax : +33 (0)4 72 22 19 35

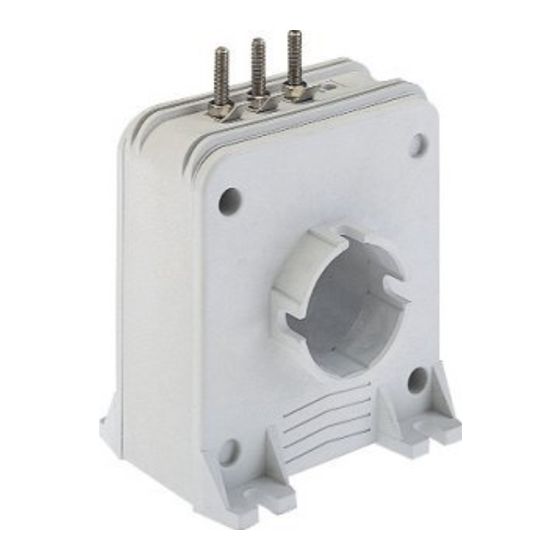

Measuring electronic sensor of d.c., a.c., pulsating currents with a galvanic insulation between primary and secondary circuits.
Capteur électronique de mesure de courants d.c., a.c., impulsionnels, avec isolation galvanique entre circuits primaire et secondaire.
GENERAL DESCRIPTION
Coated electronic circuit
Self extinguishing plastic case
Direction of the secondary current: A primary current flowing in
the direction of the arrow results in a positive output current from
M terminal.
Protections:
-Of the measuring circuit against short-circuits
-Of the measuring circuit against opening
-Of the power supply against polarity reversal
Instructions for use and mounting according to our catalogue
The caracteristics detailed in this leaflet are subject to change without prior notice.
Les caractéristiques détaillées dans cette brochure sont susceptibles d'évoluer sans notification préalable.
download from ELEKTRON AG http://www.power-electronics.ch
SENSOR / CAPTEUR
Commercial reference
Référence commerciale
CS1000BRVE
DESCRIPTION GENERALE
Circuit électronique enrobé
Boîtier en matière isolante auto-extinguible
Sens du courant secondaire : Un courant primaire circulant dans le
sens de la flèche engendre un courant secondaire sortant par la
borne M.
Protections :
Instructions de montage et d'utilisation suivant notre catalogue
Issued: 2005.01.19
Emis le:
Order code
Modification : 1
Référence de commande
Date : 2005.01.28
1SBT171000R0004
Maximum M5 tightening torque: 2 N.m
Couple de serrage M5 maximum : 2 N.m
General tolerance: ±1 mm
Tolérance générale :
-Du circuit de mesure contre les court-circuits
-Du circuit de mesure contre l'ouverture
-De l'alimentation contre les inversions de polarité
Page 1/2
±
1 mm
C_CS_5.doc
