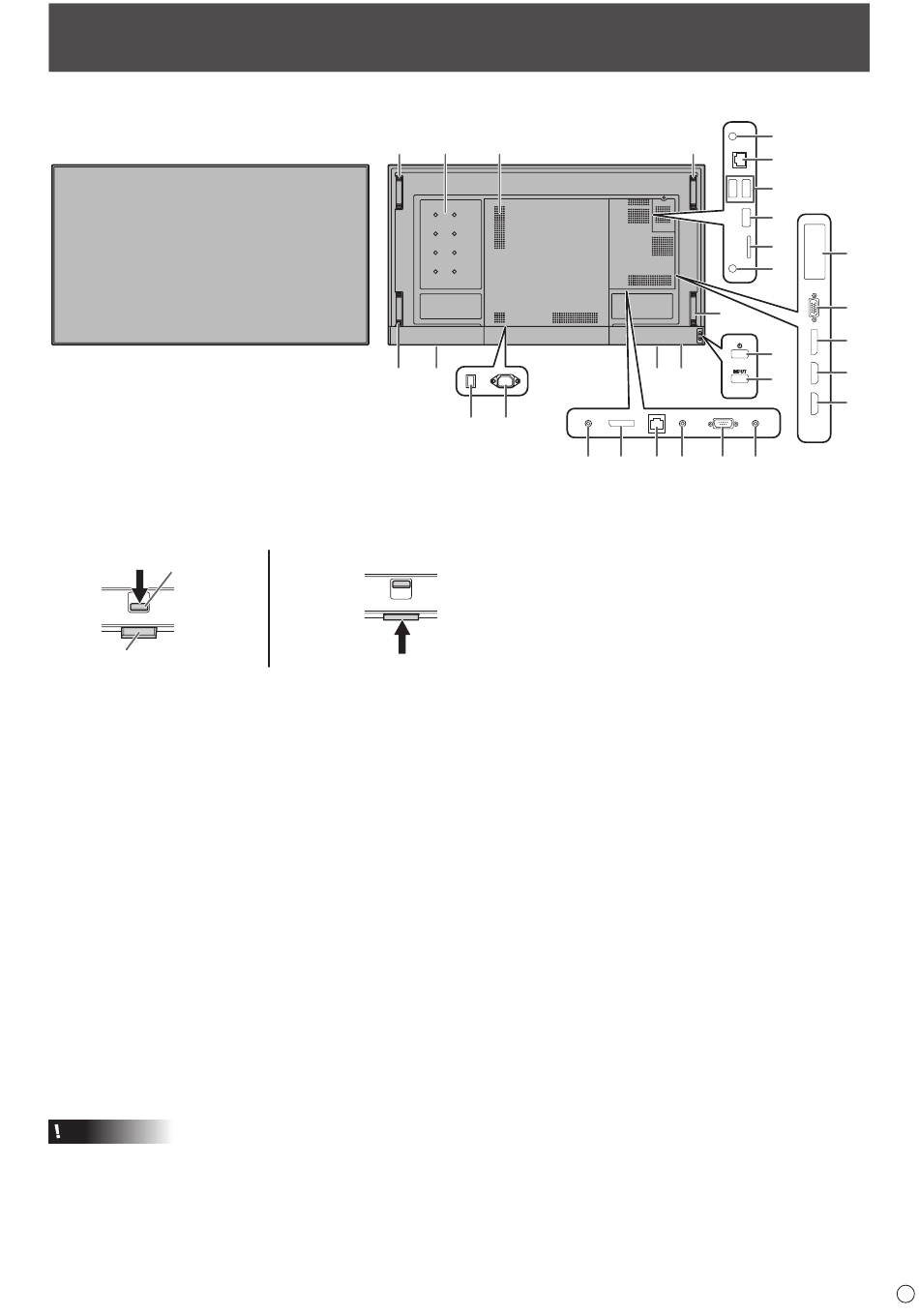

nVue de face
* Comment retirer la diode d'alimentation/capteur de télécommande
Tirer
Levier
Diode d'alimentation/
Capteur de télécommande
• Faire glisser le levier sur l'arrière du moniteur pour retirer la diode d'alimentation/capteur de télécommande. Appuyer sur la
diode d'alimentation/capteur de télécommande directement pour le ranger à l'intérieur du moniteur.
1. Interrupteur principal (Voir à la page 13.)
2. Borne d'entrée secteur (Voir à la page 13.)
3. Borne de sortie audio (Voir à la page 12.)
4. Borne de sortie DisplayPort (Voir à la page 12.)
5. Borne facultative
Cette borne est fournie pour une éventuelle future
extension des fonctions (optionnelle). Cela ne garantit
pas que la future fonctionnalité d'extension sera fournie.
6. Borne de sortie RS-232C (Voir à la page 11.)
7. Borne d'entrée RS-232C (Voir à la page 11.)
8. Borne d'entrée audio (Voir à la page 11.)
9. Diode d'alimentation (Voir à la page 18.) /Capteur de
télécommande (Voir à la page 16.)
10. Borne de l'antenne LAN sans fil (Voir à la page 12.)
11. Borne LAN (Voir à la page 12.)
12. Port USB (compatible USB 3.0) (Voir à la page 12.)
13. Port USB (compatible USB 2.0) (Voir à la page 12.)
Attention
• Consultez votre revendeur SHARP pour savoir comment brancher/débrancher les pièces optionnelles.

Nomenclature

nVue de l'arrière
25
23
24
25
22
1
2
Conserver
14. Fente pour carte microSD (Voir à la page 12.)
15. Bouton POWER (alimentation) (Voir à la page 18.)
16. Bouton INPUT (entrée) (Voir à la page 21.)
17. Logement d'extension
Cet emplacement est utilisé pour brancher du matériel
optionnel permettant une extension des fonctions. Cela
ne garantit pas que de futures pièces compatibles soient
mises sur le marché.
18. Borne d'entrée D-sub (Voir à la page 11.)
19. Borne d'entrée DisplayPort (Voir à la page 11.)
20. Borne d'entrée HDMI1 (Voir à la page 11.)
21. Borne d'entrée HDMI2 (Voir à la page 11.)
22. Haut-parleurs
23. Emplacement de fixation optionnel
Cet emplacement est utilisé pour brancher du matériel
optionnel permettant une extension des fonctions. Cela
ne garantit pas que de futures pièces compatibles soient
mises sur le marché.
24. Ouvertures de ventilation
25. Poignées
25
25
22 9*
3
4
5
6
7
8
10
11
12
13
14
17
10
18
19
15
20
16
21
9
F
