10. Réglage modèle d'appareils au moyen d'un commutateur DIP
L'exécution de l'équipement d'un Katherm HK est réglée au moyen
des commutateurs DIP sur la platine de commande.
Après la pose des commutateurs DIP, il faut paramétrer toutes les
fonctions de base nécessaire pour l'exécution de l'équipement et le
Katherm HK sera immédiatement fonctionnel.
Les réglages spéciaux, tels que l'abaissement de la valeur consigne
de température pendant le mode Éco, doivent être paramétrés dans
le menu Service. Ce paramétrage est possible au moyen du
KaController.
Pour vérifier et régler le cas échéant les commutateurs DIP, il faut
ouvrir l'unité de commande.
Les commutateurs DIP sont réglés en usine selon l'exécution de l'équipement!!
Mettez la commande hors tension avant de commencer les
réglages des commutateurs DIP.

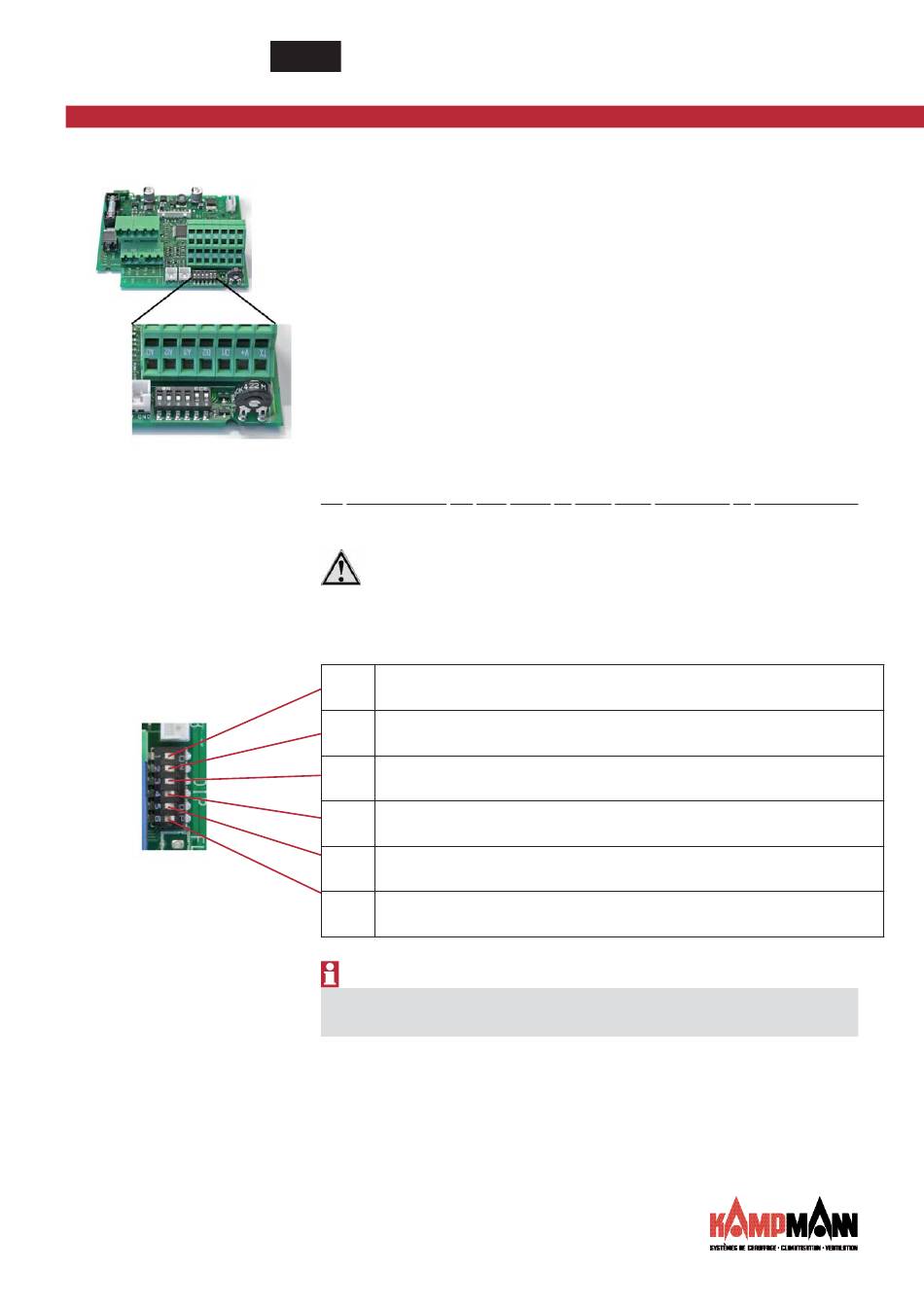

Tableau fonctionnel des réglages des commutateurs DIP sur la platine de base
OFF =
---
DIP1
ON =
Excitation 0..10V par l'équipement de mesurage et de contrôle du maître d'œuvre
OFF =
---
DIP2
ON =
Excitation via Poti 0..100 kOhm
OFF =
Sonde en applique n'existe pas
DIP3
ON =
Sonde en applique existe
OFF =
---
DIP4
ON =
Commutation Chauffage/Refroidissement via DI2
OFF =
Système à 2 tuyaux
DIP5
ON =
Système à 4 tuyaux
OFF =
Réglage ambiant sur sonde ambiante ext.
DIP6
ON =
Réglage ambiant sur capteur dans KaController
Le commutateur DIP n° 6 doit être placé sur ON sur les appareils
esclaves!
